WAGO 890-832 Netz-Steckverbinder WINSTA MINI Stecker, Einbau vertikal Gesamtpolzahl: 2 16 A Weiß 100 St. Piece

Ein grauer, dreipoliger elektrischer Steckverbinder mit den Nummern '1', '2' und '3' an der Unterseite.

Abbildung ähnlich

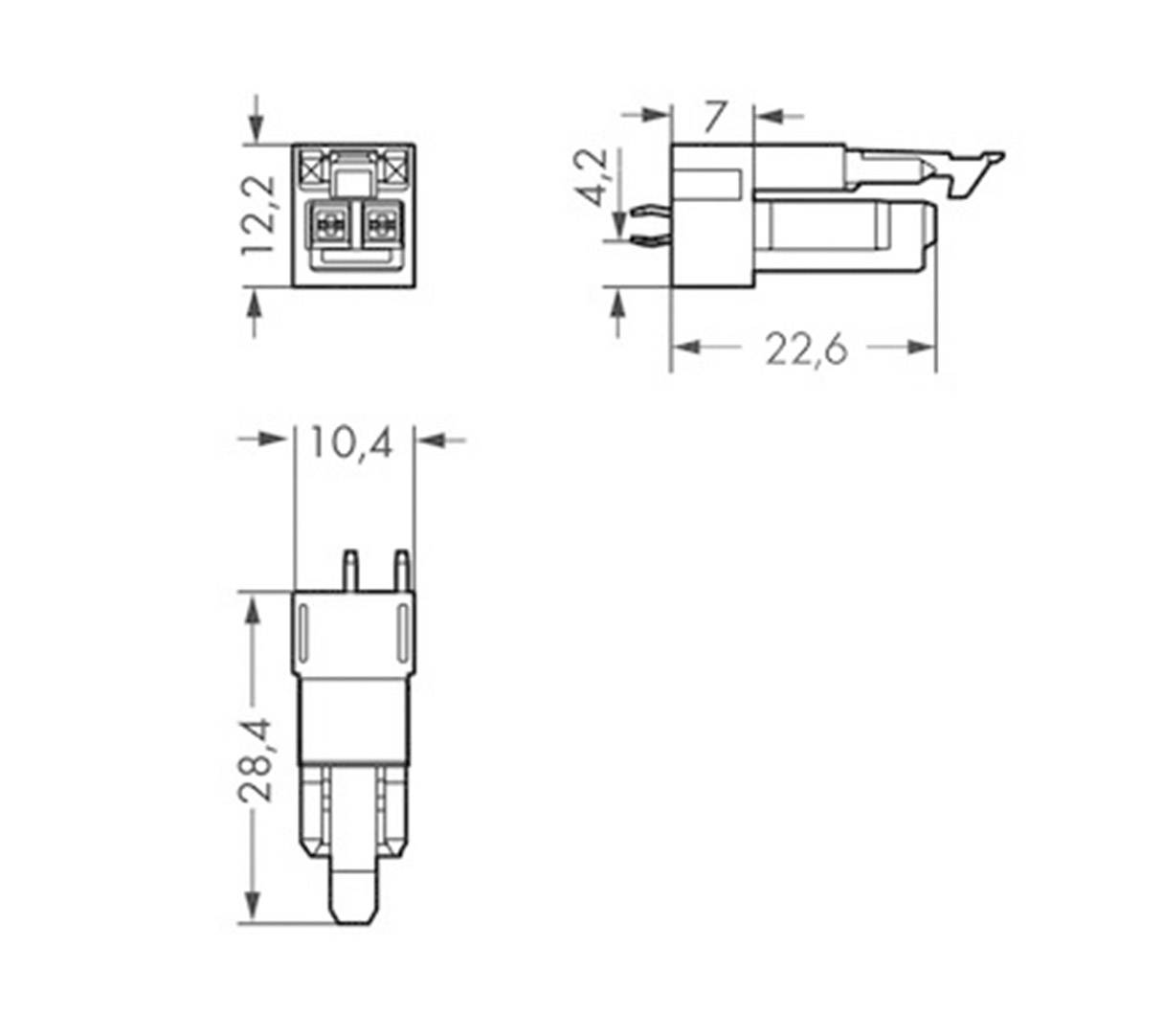

Technische Zeichnung eines elektrischen Steckverbinders mit Maßen: Breite 12,2 mm, Höhe 28,4 mm und Tiefe 22,6 mm.

'Bohrlochdurchmesser: 1,3 ±0,1 mm.' Diagramm zeigt zwei Bohrungsanordnungen: oben gerade und unten abgewinkelt, beide mit Maßen markiert.

1/3

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Netz-Steckverbinder

Bauform

Stecker, Einbau vertikal

Gesamtpolzahl

Anschluss

Lötpins

Datenblatt (PDF)

Lieferung Mo., 23. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.35 / Stück)

CHF 241.36

-44 %

CHF 135.01

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Rastermaß: 4.4 mm

Verpackungsart: Piece

Produkt-Art: Netz-Steckverbinder

Typ: Stecker

Bauform: Stecker, Einbau vertikal

Gesamtpolzahl: 2

Anschluss: Lötpins

Nennspannung: 250 V

Herstellerfarbe: Weiß

Inhalt: 100 St.

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: WINSTA MINI

Gewicht: 2.36 g

Herst.-Teilenr.: 890-832

Industrieverpackung: Ja

Kodierung: A

Kontaktmaterial: Kupferlegierung

Montageart (Details): Einbau vertikal

Polzahl: 2

Breite: 10.40 mm

Höhe: 12.20 mm

Länge: 28.40 mm

Serie: WINSTA MINI

Temperaturbereich: -5 - +40°c °C

Typ: 890-832

: Leiterplatte zu Kabel

: weiß

: 250 V

: 2

: Stift

: -35-85 °C

: löten

: V0

: 4 kV

: Lötanschluss

: Zinn

: III

: 3

: 4.4 mm

: 1

: 4.4 mm

: Polyamid (PA)

: 16 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1379143 WAGO 890-832 Netz-Steckverbinder WINSTA MINI Stecker, Einbau vertikal Gesamtpolzahl: 2 16 A Weiß 100 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1379143 WAGO 890-832 Netz-Steckverbinder WINSTA MINI Stecker, Einbau vertikal Gesamtpolzahl: 2 16 A Weiß 100 St. Piece

Beschreibung

Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse/Stecker) erforderlich.
