WAGO 890-803/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 3 16 A Schwarz 100 St.

'Steckverbinder mit drei nummerierten Anschlüssen: 1, 2, 3. Graues Kunststoffgehäuse mit rechteckigen Steckplätzen.'

Abbildung ähnlich

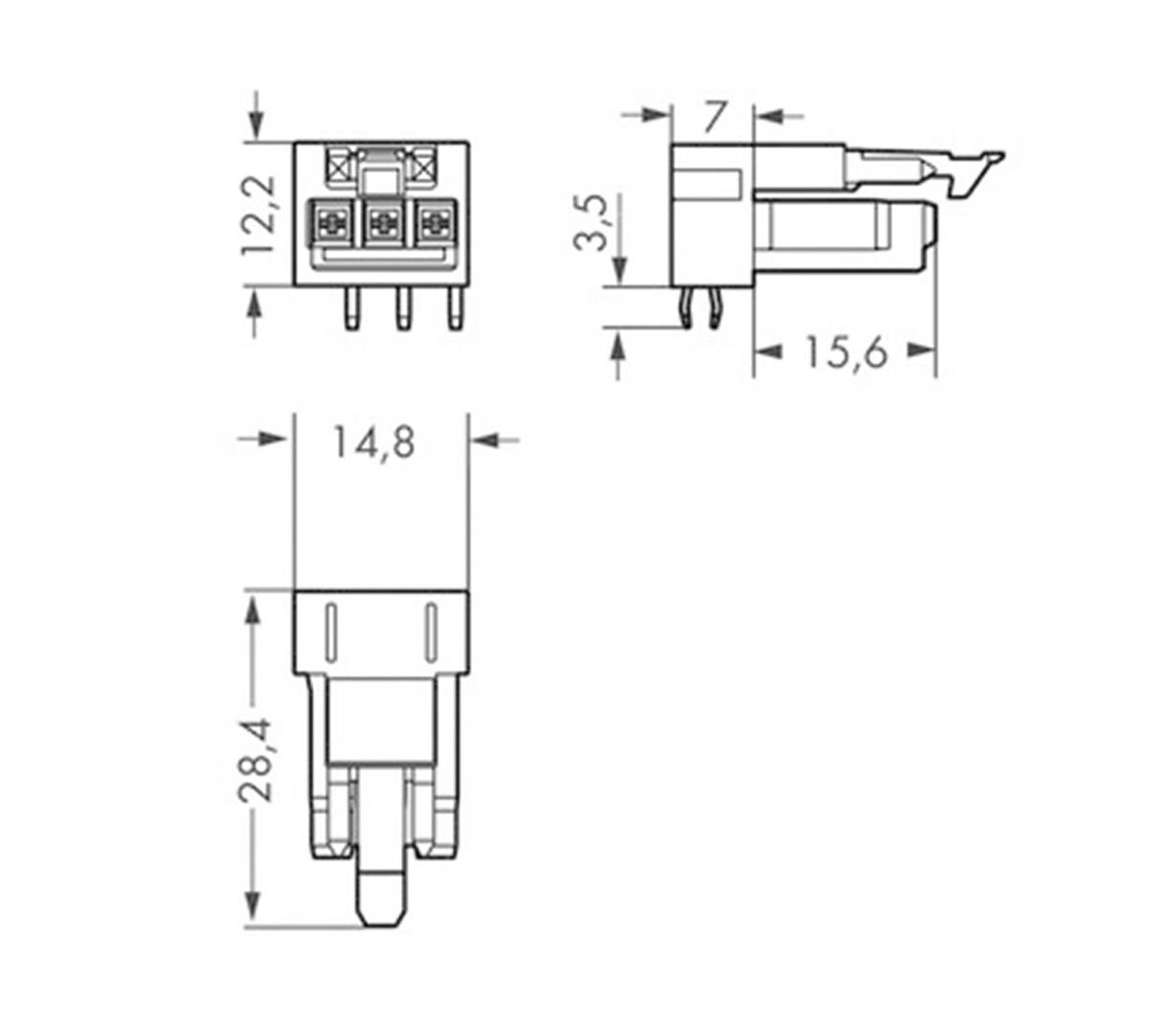

Technische Zeichnung eines elektrischen Steckverbinders mit Maßen: Breite 12,2, Höhe 28,4, Länge 15,6 mm. Anschlussdetails sichtbar.

'Zwei Layouts von Bauteilen: oben gerade mit Lochabstand 4,4 mm; unten abgewinkelt. Beide haben 2,3 mm Abstand zur Kante.'

1/3

Abbildung ähnlich

Produkt-Art

Netz-Steckverbinder

Bauform

Buchse, Einbau horizontal

Gesamtpolzahl

Anschluss

Lötpins

Nennspannung

250 V

Datenblatt (PDF)

Lieferung Mo., 23. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.94 / Stück)

CHF 267.36

-27 %

CHF 194.22

zzgl. MwSt.

Kostenfreier Versand

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Rastermaß: 4.4 mm

Produkt-Art: Netz-Steckverbinder

Bauform: Buchse, Einbau horizontal

Gesamtpolzahl: 3

Anschluss: Lötpins

Nennspannung: 250 V

Herstellerfarbe: Schwarz

Inhalt: 100 St.

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Gewicht: 3.49 g

Herst.-Teilenr.: 890-803/011-000

Industrieverpackung: Ja

Kodierung: A

Kontaktmaterial: Kupferlegierung

Polzahl: 3

Breite: 14.80 mm

Höhe: 12.20 mm

Länge: 28.40 mm

Serie: WINSTA MINI

Temperaturbereich: -5 - +40 °C

Typ: 890-803/011-000

: Leiterplatte zu Kabel

: schwarz

: 250 V

: 3

: Buchse

: -35-85 °C

: löten

: V0

: 4 kV

: Lötanschluss

: Zinn

: III

: 3

: 4.4 mm

: 1

: 4.4 mm

: Polyamid (PA)

: 16 A

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Bauform

Herstellerfarbe

Inhalt

Gesamtpolzahl

Nennspannung

WAGO 890-803/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 3 16 A Schwarz 100 St.

Bestell-Nr.:1379123

Dieser Artikel

Buchse, Einbau horizontal

Schwarz

100 St.

250 V

WAGO 890-802 Netz-Steckverbinder WINSTA MINI Buchse, Einbau vertikal Gesamtpolzahl: 2 16 A Schwarz 100 St.

Bestell-Nr.:1379112

Buchse, Einbau vertikal

Schwarz

100 St.

250 V

WAGO 890-803 Netz-Steckverbinder WINSTA MINI Buchse, Einbau vertikal Gesamtpolzahl: 3 16 A Schwarz 100 St.

Bestell-Nr.:1379113

Buchse, Einbau vertikal

Schwarz

100 St.

250 V

WAGO 890-804 Netz-Steckverbinder WINSTA MINI Buchse, Einbau vertikal Gesamtpolzahl: 4 16 A Schwarz 100 St. Piece

Bestell-Nr.:1379120

Buchse, Einbau vertikal

Schwarz

100 St.

400 V

WAGO 890-805 Netz-Steckverbinder WINSTA MINI Buchse, Einbau vertikal Gesamtpolzahl: 5 16 A Schwarz 100 St.

Bestell-Nr.:1379121

Buchse, Einbau vertikal

Schwarz

100 St.

400 V

WAGO 890-802/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 2 16 A Schwarz 100 St.

Bestell-Nr.:1379122

Buchse, Einbau horizontal

Schwarz

100 St.

250 V

WAGO 890-804/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 4 16 A Schwarz 100 St.

Bestell-Nr.:1379124

Buchse, Einbau horizontal

Schwarz

100 St.

400 V

WAGO 890-805/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 5 16 A Schwarz 100 St.

Bestell-Nr.:1379125

Buchse, Einbau horizontal

Schwarz

100 St.

400 V

WAGO 890-812 Netz-Steckverbinder WINSTA MINI Stecker, Einbau vertikal Gesamtpolzahl: 2 16 A Schwarz 100 St. Piece

Bestell-Nr.:1379126

Stecker, Einbau vertikal

Schwarz

100 St.

250 V

WAGO 890-813 Netz-Steckverbinder WINSTA MINI Stecker, Einbau vertikal Gesamtpolzahl: 3 16 A Schwarz 100 St. Piece

Bestell-Nr.:1379128

Stecker, Einbau vertikal

Schwarz

100 St.

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 1379123 WAGO 890-803/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 3 16 A Schwarz 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1379123 WAGO 890-803/011-000 Netz-Steckverbinder WINSTA MINI Buchse, Einbau horizontal Gesamtpolzahl: 3 16 A Schwarz 100 St.

Beschreibung

Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse/Stecker) erforderlich.
