Name: WAGO 870-107 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: PE Grün, Gelb 50 St. Piece
Brand: WAGO
SKU: 657016
Availability: BackOrder

Grüner und gelber Elektroanschlussblock mit Abmessungen: 70 mm breit, 40 mm hoch.

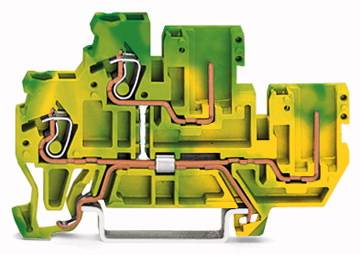

Grüner und gelber elektrischer Klemmenblock mit Kupferleitern, dargestellt im Querschnitt, zeigt den internen Aufbau.

1/2

Verpackungsart

Piece

Produkt-Art

Doppelstock-Basisklemme

Anschluss

Zugfeder

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

2.50 mm²

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 16. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 4.16 / Stück)

CHF 207.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

2-Leiter/2-Pin-Doppelstock-Basisklemme

870-107
Industrieverpackung mit 50 Stück

Technische Daten

Verpackungsart: Piece

Produkt-Art: Doppelstock-Basisklemme

Besonderheiten: mit CAGE CLAMP®

Anschluss: Zugfeder

Belegung: PE

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

AWG max.: 12

Klemmenbreite: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 2

Polzahl: 4

Herstellerfarbe: Grün
Gelb

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 6 mm

Herst.-Teilenr.: 870-107

Inhalt: 50 St.

Industrieverpackung: Ja

Typ: 870-107

Abm.: (L x B x H) 5 x 5 x 40 mm

Breite: 5 mm

Höhe: 40 mm

Länge: 5 mm

Passend für (Details): für Tragschiene 35 x 15 und 35 x 7.5

Gewicht: 11 g

Brennbarkeitsklasse: V0

Isolationsmaterial: Thermoplast

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herstellerfarbe

Inhalt

Nennstrom - gerundet

Produkt-Art

Querschnitt flexibel (max.)

Querschnitt flexibel (min.)

Querschnitt starr (max.)

Querschnitt starr (min.)

WAGO 870-107 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: PE Grün, Gelb 50 St. Piece

Bestell-Nr.:657016

Lieferung Mi., 16. Dez.

Conrad Electronic

Dieser Artikel

Grün

50 St.

16 A

Doppelstock-Basisklemme

4 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

WAGO 260-261 Klemmenleiste 8 mm Zugfeder Belegung: L Grau 25 St. Package

Bestell-Nr.:652128

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

25 St.

18 A

Klemmenleiste

1.50 mm²

0.08 mm²

1.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 151.95^*

WAGO 260-323 Einzelklemme 5 mm Zugfeder Belegung: L Grau 300 St. Package

Bestell-Nr.:652084

Lieferung Mi., 16. Dez.

Conrad Electronic

Grau

300 St.

18 A

Einzelklemme

1.50 mm²

0.08 mm²

1.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

WAGO 261-157/341-000 Klemmenleiste 6 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:653874

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

50 St.

24 A

Klemmenleiste

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 179.95^*

WAGO 261-424/331-000 Klemmenleiste 6 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:654059

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

50 St.

24 A

Klemmenleiste

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

WAGO 261-424/341-000 Klemmenleiste 6 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:654066

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

50 St.

24 A

Klemmenleiste

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 105.95^*

WAGO 261-425 Klemmenleiste 6 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:654071

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

50 St.

24 A

Klemmenleiste

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

WAGO 261-425/331-000 Klemmenleiste 6 mm Zugfeder Belegung: L Grau 50 St. Piece

Bestell-Nr.:653856

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

50 St.

24 A

Klemmenleiste

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 123.95^*

WAGO 264-108 Klemmenleiste 6 mm Zugfeder Belegung: L Grau 50 St. Piece

Bestell-Nr.:654618

Lieferung Fr., 11. Dez.

Conrad Electronic

Grau

50 St.

24 A

Klemmenleiste

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

WAGO 280-915/281-411 Diodenklemme 5 mm Zugfeder Belegung: L Grau 100 St.

Bestell-Nr.:655698

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Grau

100 St.

500 mA

Diodenklemme

2.50 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 339.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 657016 WAGO 870-107 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: PE Grün, Gelb 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 657016 WAGO 870-107 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: PE Grün, Gelb 50 St. Piece

Beschreibung

WAGO GmbH & Co. KG Doppelstock-Basisklemme 870-107

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Doppelstock-Basisklemme 2-Leiter/2-PinTyp:870-107PEN-Funktion möglich:jaAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Ausführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:2Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:70 mmTiefe:40 mmAbschlussplatte erforderlich:jaFarbe:grün/gelb
WAGO GmbH & Co. KG Doppelstock-Basisklemme 870-107: weitere Details
2-Leiter/2-Pin-Doppelstock-Basisklemme
2-Leiter/2-Pin-Schutzleiterklemme
2,5 mm²
PE
intern gebrückt
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grün-gelbDoppelstockklemme Serie 870 mit Betätigungswerkzeug

Die Doppelstockklemme (Artikelnummer 870-107) ermöglicht eine saubere Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug. EAN: 4045454225346

Geliefert wird: WAGO GmbH & Co. KG Doppelstock-Basisklemme 2-Leiter/2-Pin 870-107, Verpackungseinheit: 50 Stk., EAN: 4045454225346
