Name: WAGO 870-101 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Package
Brand: WAGO
SKU: 656999
Availability: BackOrder

Abbildung eines grauen elektrischen Anschlussklemmenblocks mit Messungen: Breite 70 mm (2,76 Zoll) und Höhe 40 mm (1,57 Zoll).

Graue Klemme mit Kupferverbindungen, zeigt interne Verdrahtung und Kontaktpunkte zur elektrischen Installation.

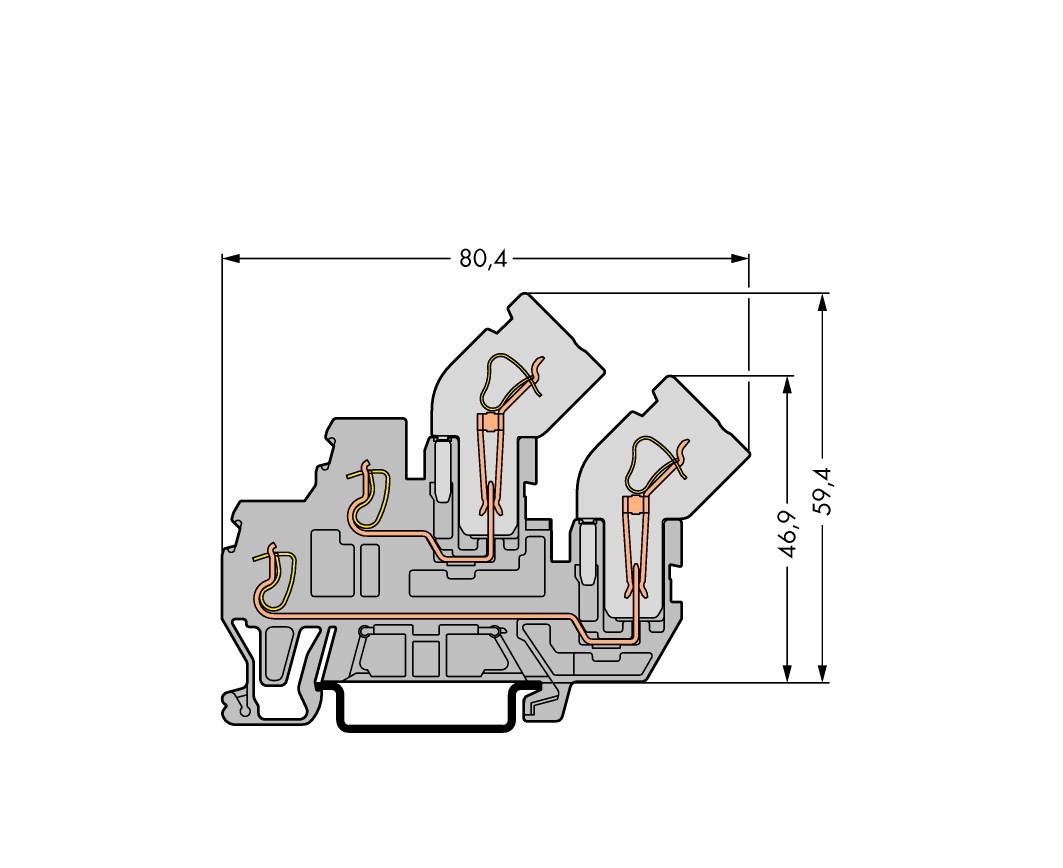

Querschnitt einer elektrischen Klemmenleiste mit Abmessungen: Breite 80,4 mm, Höhe 59,4 mm, Tiefe 46,9 mm. Zeigt interne Verdrahtung.

1/3

Verpackungsart

Package

Produkt-Art

Doppelstock-Basisklemme

Anschluss

Zugfeder

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

2.50 mm²

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 1.68 / Stück)

CHF 111.95

-25 %

CHF 83.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

1-Leiter/1-Pin-Doppelstock-Basisklemme

870-101
Industrieverpackung mit 50 Stück

Technische Daten

Verpackungsart: Package

Produkt-Art: Doppelstock-Basisklemme

Besonderheiten: mit CAGE CLAMP®

Anschluss: Zugfeder

Belegung: L

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

AWG max.: 12

Klemmenbreite: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 2

Polzahl: 4

Herstellerfarbe: Grau

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Nennspannung: 500 V

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 6 mm

Herst.-Teilenr.: 870-101

Inhalt: 50 St.

Industrieverpackung: Ja

Typ: 870-101

Abm.: (L x B x H) 5 x 5 x 40 mm

Breite: 5 mm

Höhe: 40 mm

Länge: 5 mm

Passend für (Details): für Tragschiene 35 x 15 und 35 x 7.5

Verschmutzungsgrad: 3

Gewicht: 9 g

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Grau

Isolationsmaterial: Thermoplast

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herstellerfarbe

Inhalt

Nennstrom - gerundet

Produkt-Art

Querschnitt flexibel (max.)

Querschnitt flexibel (min.)

Querschnitt starr (max.)

Querschnitt starr (min.)

WAGO 870-101 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:656999

Lieferung Mo., 14. Dez.

Conrad Electronic

Dieser Artikel

Grau

50 St.

16 A

Doppelstock-Basisklemme

4 mm²

0.08 mm²

2.50 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

WAGO 2016-7714 Trennklemme 12 mm Zugfeder Belegung: N Blau 20 St. Package

Bestell-Nr.:655726

Lieferung Fr., 30. Okt.

2 Set(s)Conrad Electronic

Blau

20 St.

76 A

Trennklemme

25 mm²

0.50 mm²

16 mm²

0.50 mm²

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

WAGO 2022-1202 Basisklemme 5.20 mm Zugfeder Orange 100 St. Package

Bestell-Nr.:655663

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Orange

100 St.

24 A

Basisklemme

4 mm²

0.25 mm²

2.50 mm²

0.25 mm²

Stück

Min.: 1

Vielfache: 1

CHF 123.95^*

WAGO 2022-162 Einzelklemme 5.20 mm Zugfeder Belegung: einfach Orange 250 St. Package

Bestell-Nr.:657421

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Orange

250 St.

24 A

Einzelklemme

4 mm²

0.25 mm²

2.50 mm²

0.25 mm²

Stück

Min.: 1

Vielfache: 1

CHF 343.95^*

WAGO 2022-172 Einzelklemme 5.20 mm Zugfeder Orange 250 St. Package

Bestell-Nr.:657422

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Orange

250 St.

24 A

Einzelklemme

4 mm²

0.25 mm²

2.50 mm²

0.25 mm²

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

WAGO 2022-182 Einzelklemme 5.20 mm Zugfeder Orange 250 St. Package

Bestell-Nr.:653368

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Orange

250 St.

24 A

Einzelklemme

4 mm²

0.25 mm²

2.50 mm²

0.25 mm²

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

WAGO 769-181 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Piece

Bestell-Nr.:655144

Lieferung Mo., 14. Dez.

Conrad Electronic

Grau

50 St.

16 A

Basisklemme

4 mm²

0.08 mm²

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 89.95^*

WAGO 769-203 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:652111

Lieferung Mo., 14. Dez.

Conrad Electronic

Grau

50 St.

16 A

Basisklemme

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

WAGO 769-212 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St.

Bestell-Nr.:657163

Lieferung Mo., 14. Dez.

Conrad Electronic

Grau

50 St.

16 A

Basisklemme

4 mm²

0.08 mm²

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 139.95^*

WAGO 769-213 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:657167

Lieferung Mo., 14. Dez.

Conrad Electronic

Grau

50 St.

16 A

Basisklemme

4 mm²

0.08 mm²

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 656999 WAGO 870-101 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Package

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 656999 WAGO 870-101 Doppelstock-Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St. Package

Beschreibung

WAGO GmbH & Co. KG Doppelstock-Basisklemme 870-101

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Doppelstock-Basisklemme 1-Leiter/1-PinTyp:870-101Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:16 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:SteckanschlussAnzahl der Etagen:2Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:70 mmTiefe:40 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Doppelstock-Basisklemme 870-101: weitere Details
1-Leiter/1-Pin-Doppelstock-Basisklemme
Durchgangs-/Durchgangsklemme
2,5 mm²
L/L
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grauDoppelstockklemme Serie 870 mit CAGE CLAMP®

Die Doppelstockklemme hat die Artikelnummer 870-101 und ermöglicht eine saubere ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt. EAN: 4045454004446

Geliefert wird: WAGO GmbH & Co. KG Doppelstock-Basisklemme 1-Leiter/1-Pin 870-101, Verpackungseinheit: 50 Stk., EAN: 4045454004446
