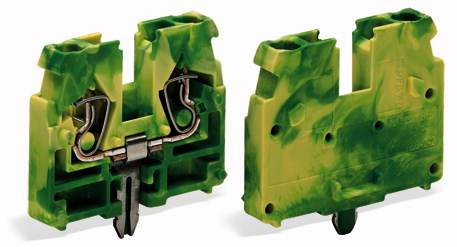

WAGO 869-328 Durchgangsklemme Federklemme Grün, Gelb 100 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsklemme
Anschluss
Federklemme
Querschnitt flexibel (max.)
4 mm²
Querschnitt starr (max.)
2.50 mm²
Nennstrom - gerundet
24 A
Datenblatt (PDF)
Anzahl (Packungsgröße 100 St.)
Gesamt (CHF 1.55 / Stück)
CHF 155.37
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Durchgangsklemme
- Besonderheiten
mit CAGE CLAMP®
- Anschluss
Federklemme
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt starr (max.)
2.50 mm²
- AWG min.
28
- AWG max.
12
- Herstellerfarbe
Grün
Gelb
- Nennstrom
24 A
- Nennstrom - gerundet
24 A
- Abisolierlänge (min.)
6 mm
- Abisolierlänge (max.)
7 mm
- Herst.-Teilenr.
869-328
- Inhalt
100 St.
- Industrieverpackung
Ja
- Typ
869-328
- Abm.
(L x B x H) 5.00 x 33.40 x 27.60 mm
- Breite
33.40 mm
- Höhe
27.60 mm
- Länge
5.00 mm
- Gewicht
4.784 g
sonstige
grün/gelb
5
TRUE
33.4 mm
27.6 mm
500 V
1
-30-85 °C
V0
TRUE
Federzuganschluss
Federzuganschluss
FALSE
0.08-2.5 mm²
0.25-2.5 mm²
0.08-4 mm²
0.08-2.5 mm²
Thermoplast
24 A
FALSE
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 655179 WAGO 869-328 Durchgangsklemme Federklemme Grün, Gelb 100 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 655179 WAGO 869-328 Durchgangsklemme Federklemme Grün, Gelb 100 St.
Beschreibung
WAGO GmbH & Co. KG Mittelklemme 869-328
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Mittelklemme Typ:869-328Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:1Anzahl der Klemmstellen je Pol:2Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-30..85 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:5 mmHöhe:33,4 mmTiefe:27,6 mmAbschlussplatte erforderlich:jaFarbe:grün/gelbTransparent:nein
WAGO GmbH & Co. KG Mittelklemme 869-328: weitere Details
2-Leiter-Klemme
ohne Drücker
ohne Rastfuß
1-polig
2,5 mm²
CAGE CLAMP®
grün-gelbSchutzleiterklemme Serie 869 mit Betätigungswerkzeug
Bei dieser Schutzleiterklemme (Artikelnummer 869-328) steht ein einfacher und sicherer Anschluss im Fokus. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm nötig. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (5 x 27,6 x 33,4) mm. In Abhängigkeit von der Leiterart ist diese Schutzleiterklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt. EAN: 4045454549497
Geliefert wird: WAGO GmbH & Co. KG Mittelklemme 869-328, Verpackungseinheit: 100 Stk., EAN: 4045454549497
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Mittelklemme Typ:869-328Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:1Anzahl der Klemmstellen je Pol:2Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-30..85 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:5 mmHöhe:33,4 mmTiefe:27,6 mmAbschlussplatte erforderlich:jaFarbe:grün/gelbTransparent:nein
WAGO GmbH & Co. KG Mittelklemme 869-328: weitere Details
2-Leiter-Klemme
ohne Drücker
ohne Rastfuß
1-polig
2,5 mm²
CAGE CLAMP®
grün-gelbSchutzleiterklemme Serie 869 mit Betätigungswerkzeug
Bei dieser Schutzleiterklemme (Artikelnummer 869-328) steht ein einfacher und sicherer Anschluss im Fokus. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm nötig. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (5 x 27,6 x 33,4) mm. In Abhängigkeit von der Leiterart ist diese Schutzleiterklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt. EAN: 4045454549497
Geliefert wird: WAGO GmbH & Co. KG Mittelklemme 869-328, Verpackungseinheit: 100 Stk., EAN: 4045454549497
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Mittelklemme 869-328, Verpackungseinheit: 100 Stk., EAN: 4045454549497
