WAGO 869-202 Durchgangsklemme Federklemme Grau 100 St.

Graue, rechteckige elektrische Anschlussklemme mit mehreren Anschlussöffnungen, zur sicheren Verbindung von Drähten in elektrischen Schaltschränken.

Graues, mehrpoliges Steckverbindergehäuse, häufig in elektrischen Anwendungen zum Verbinden von Kabeln in Schaltschränken verwendet.

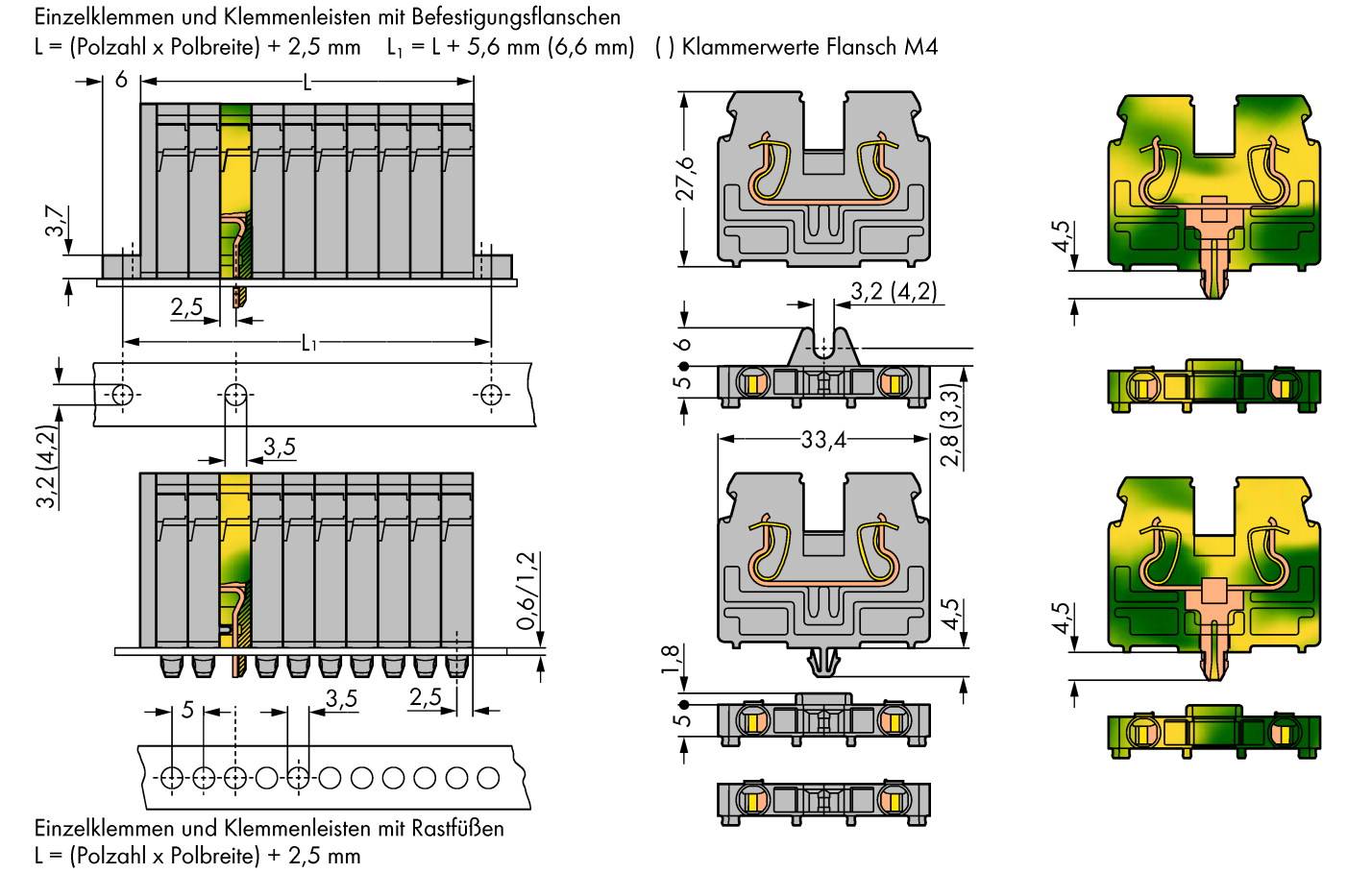

Technische Zeichnung eines elektrischen Steckverbinders mit Abmessungen, Schnittansichten und Befestigungsdetails.

1/3

Produkt-Art

Durchgangsklemme

Anschluss

Federklemme

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

2.50 mm²

Nennstrom - gerundet

24 A

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 2.44 / Stück)

CHF 244.17

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Durchgangsklemme

Besonderheiten: mit CAGE CLAMP®
mit Befestigungsflansch

Anschluss: Federklemme

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

AWG max.: 12

Polzahl je Reihe: 2

Polzahl: 2

Herstellerfarbe: Grau

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Nennspannung: 500 V

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 7 mm

Herst.-Teilenr.: 869-202

Inhalt: 100 St.

Industrieverpackung: Ja

Typ: 869-202

Abm.: (L x B x H) 24.50 x 33.40 x 27.60 mm

Breite: 33.40 mm

Höhe: 27.60 mm

Länge: 24.50 mm

Gewicht: 9.981 g

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 653880 WAGO 869-202 Durchgangsklemme Federklemme Grau 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 653880 WAGO 869-202 Durchgangsklemme Federklemme Grau 100 St.

Beschreibung

WAGO GmbH & Co. KG 2-Leiter-Klemmenleiste 869-202

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:2-Leiter-Klemmenleiste M4,grauTyp:869-202Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:2Anzahl der Klemmstellen je Pol:2Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-30..85 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:24,5 mmHöhe:33,4 mmTiefe:27,6 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG 2-Leiter-Klemmenleiste 869-202: weitere Details
2-Leiter-Klemmenleiste
ohne Drücker
mit Befestigungsflanschen M4
2-polig
für Schraub- u.ä. Befestigungsarten
Befestigungsloch Ø 4,2 mm
2,5 mm²
CAGE CLAMP®
grauDurchgangsklemme Serie 869 mit Betätigungswerkzeug

Die Durchgangsklemme hat die Artikelnummer 869-202 und ermöglicht einen schnellen und sicheren Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 6 und 7 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (24,5 x 27,6 x 33,4) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt. EAN: 4044918481700

Geliefert wird: WAGO GmbH & Co. KG 2-Leiter-Klemmenleiste M4,grau 869-202, Verpackungseinheit: 100 Stk., EAN: 4044918481700
