WAGO 826-162 Durchgangsklemme 7 mm Federklemme Grau 50 St. Piece

Technische Zeichnung eines Steckverbinders mit Maßen. Querschnitt und Seitenansicht zeigen Details der internen Strukturen und Kontakte.

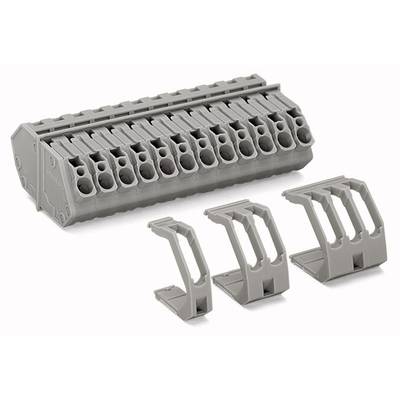

Graues Bauteil mit mehreren Steckplätzen und drei einzelnen passenden Halterungen rechts. Industriezusammenhang wahrscheinlich.

1/2

Verpackungsart

Piece

Produkt-Art

Durchgangsklemme

Anschluss

Federklemme

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

4 mm²

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 5.14 / Stück)

CHF 257.12

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Verpackungsart: Piece

Produkt-Art: Durchgangsklemme

Besonderheiten: mit CAGE CLAMP®

Anschluss: Federklemme

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt starr (max.): 4 mm²

AWG min.: 28

AWG max.: 12

Klemmenbreite: 7 mm

Polzahl je Reihe: 2

Polzahl: 2

Herstellerfarbe: Grau

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Nennspannung: 320 V

Abisolierlänge (min.): 9 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 826-162

Inhalt: 50 St.

Industrieverpackung: Ja

Typ: 826-162

Abm.: (L x B x H) 15.50 x 42.50 x 23.55 mm

Breite: 42.50 mm

Höhe: 23.55 mm

Länge: 15.50 mm

Gewicht: 12.2 g

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Grau

Isolationsmaterial: Thermoplast

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 654068 WAGO 826-162 Durchgangsklemme 7 mm Federklemme Grau 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 654068 WAGO 826-162 Durchgangsklemme 7 mm Federklemme Grau 50 St. Piece

Beschreibung

WAGO GmbH & Co. KG Durchführungsklemme 826-162

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchführungsklemme Typ:826-162Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:320 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:2Anzahl der Klemmstellen je Pol:2Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7 mmHöhe:23,55 mmTiefe:42,5 mmAbschlussplatte erforderlich:jaFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Durchführungsklemme 826-162: weitere Details
Durchführungsklemme
Leiter-/Leiteranschluss
Blechdicke 1 4 mm
4 mm²
Rastermaß 7 mm
2-polig
CAGE CLAMP®
4,00 mm²
grauDurchführungsklemme Serie 826 mit Betätigungswerkzeug

Bei dieser Durchführungsklemme (Artikelnummer 826-162) steht ein schneller und zuverlässiger Anschluss im Fokus. Mit unseren Durchführungsklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt mit seinen 2 Leiteranschlüssen verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (15,5 x 23,55 x 42,5) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 4 mm². Die Kontaktoberfläche ist aus Zinn. Über ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt. EAN: 4044918532679

Geliefert wird: WAGO GmbH & Co. KG Durchführungsklemme 826-162, Verpackungseinheit: 50 Stk., EAN: 4044918532679
