WAGO 770-724 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 4 25 A Weiß 100 St.

'Zwei grüne elektrische Steckverbinder mit nummerierten Anschlüssen, nummeriert von 1 bis 4. Verbinder sind von oben und von der Seite gezeigt.'

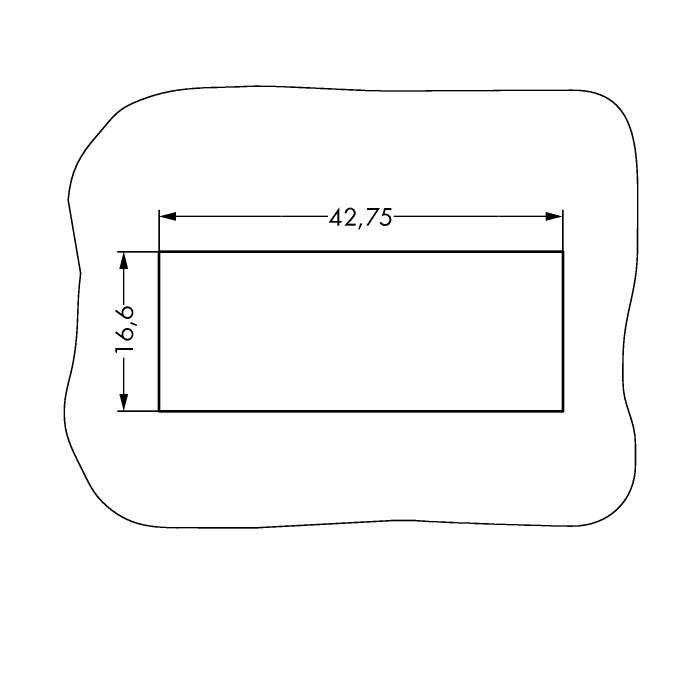

Rechteck mit den Maßen 42,75 cm x 16,6 cm, umgeben von einer unregelmäßigen Linie.

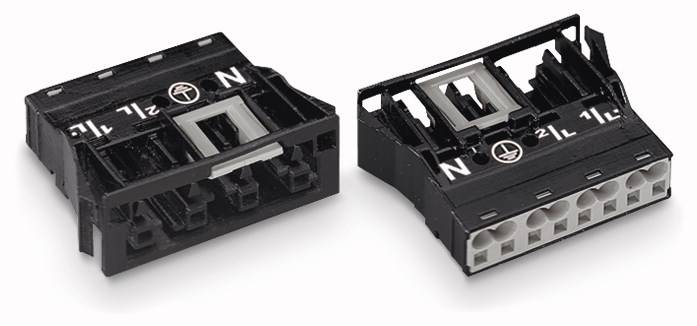

Zwei schwarze elektronische Steckverbinder mit weißen Beschriftungen 'N', '1', '2' und Symbolen, liegen nebeneinander in verschiedenen Ansichten.

1/3

Produkt-Art

Netz-Steckverbinder

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Zugfeder

Nennspannung

400 V

Datenblatt (PDF)

Lieferung mar. 17 novembre

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 3.13 / Stück)

CHF 312.63

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Buchse

770-724
Industrieverpackung mit 100 Stück

Technische Daten

Produkt-Art: Netz-Steckverbinder

Bauform: Buchse, gerade

Gesamtpolzahl: 4

Anschluss: Zugfeder

Nennspannung: 400 V

Herstellerfarbe: Weiß

Inhalt: 100 St.

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

: 20 - 12

Herst.-Teilenr.: 770-724

Industrieverpackung: Ja

Kodierung: A

Kontaktmaterial: Kupferlegierung

Polzahl: 4

Breite: 45.5 mm

Höhe: 18.5 mm

Serie: WINSTA MIDI

Typ: 770-724

Tiefe: 36 mm

: 45.5

: Buchse

: TRUE

: 18.5 mm

: Federzuganschluss

: weiß

: im Steckverbinder integriert

: 25 A

: 400 V

: 4

: 37.5 m

: Polyamid (PA)

: verzinnt

: 3

: gerade

: TRUE

: 6 kV

: 1 mΩ

: CuSn

: IP20

: weiß

: 0.056

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 654569 WAGO 770-724 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 4 25 A Weiß 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 654569 WAGO 770-724 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 4 25 A Weiß 100 St.

Beschreibung

WAGO GmbH & Co. KG Snap-In-Buchse 770-724

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Snap-In-Buchse 4-polig,Kod. A,weißTyp:770-724Bemessungsspannung:400 VBemessungsstrom:25 APolzahl:4Schutzart (IP):IP20Anschlussart:FederzuganschlussAusführung:BuchseEinbauvariante:Snap-In/EinschraubteilSteckrichtung:geradeNeigungswinkel:0 °Gewindeanschlussmaß:kein GewindeanschlussAnschlussquerschnitt (feindrähtig):0,5..4 mm²Anschlussquerschnitt (eindrähtig):0,5..4 mm²Anzahl der Anschlüsse je Pol:2Pol-Kennzeichnung:2, N, PE, 1Mechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:weißFarbe des separaten Adapterstücks:ohne AdapterstückGehäusefarbe:weißArt der Verriegelung:im Steckverbinder integriertMax. Dauertemperaturbeständigkeit Kontaktteil:85 °CMax. Dauertemperaturbeständigkeit Zugentlastung:105 °CWerkstoff des Gehäuses:Polyamid (PA)Halogenfrei:jaBrandlast:0,05583 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:6 kVLänge:37,5 mmHöhe:18,5 mmBreite:45,5 mm
WAGO GmbH & Co. KG Snap-In-Buchse 770-724: weitere Details
Snap-In-Buchse
4-polig
Kod. A
4,00 mm²
weiß

Erfolgreich Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der Federleiste/Buchse WINSTA® MIDI mit Schutzart IP20. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Maximale Flexibilität bei der Installation von Anwendungen gestattet Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Anforderungen flexibel gerecht wird. Die Installation des Snap-Ins erfolgt durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne zusätzliche Schraubbefestigung.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.

Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
EAN: 4044918252652

Geliefert wird: WAGO GmbH & Co. KG Snap-In-Buchse 4-polig,Kod. A,weiß 770-724, Verpackungseinheit: 100 Stk., EAN: 4044918252652
