WAGO 770-242 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 2 25 A Grau 100 St.

Zwei lila Kunststoffstecker mit nummerierten Aufdrucken '1' und '2'. Jeder Stecker hat drei quadratische Löcher auf der Vorderseite.

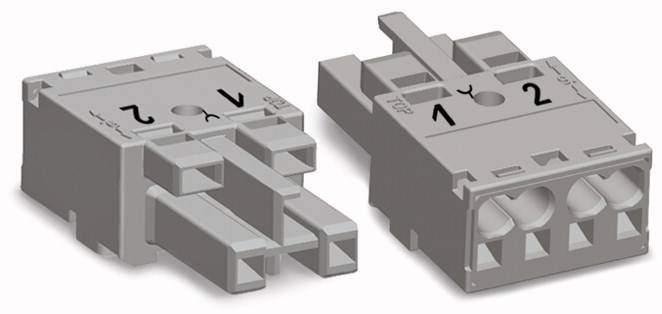

Zwei graue elektrische Steckverbinder mit Zahlen zur Kennzeichnung der Anschlüsse, dargestellt in unterschiedlichen Perspektiven.

1/2

Produkt-Art

Netz-Steckverbinder

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Zugfeder

Nennspannung

250 V

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 2.07 / Stück)

CHF 207.17

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Buchse

770-242
Industrieverpackung mit 100 Stück

Technische Daten

Produkt-Art: Netz-Steckverbinder

Bauform: Buchse, gerade

Gesamtpolzahl: 2

Anschluss: Zugfeder

Nennspannung: 250 V

Herstellerfarbe: Grau

Inhalt: 100 St.

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

: 20 - 12

Herst.-Teilenr.: 770-242

Industrieverpackung: Ja

Kodierung: B

Kontaktmaterial: Kupferlegierung

Polzahl: 2

Breite: 20 mm

Höhe: 12.9 mm

Serie: WINSTA MIDI

Typ: 770-242

Tiefe: 37.5 mm

: 20

: Buchse

: FALSE

: 12.9 mm

: Federzuganschluss

: separat

: 25 A

: 250 V

: FALSE

: 2

: 37.5 m

: Polyamid (PA)

: verzinnt

: 3

: TRUE

: 4 kV

: 1 mΩ

: CuSn

: IP20

: 1, 2

: grau

: 0.031

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 657385 WAGO 770-242 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 2 25 A Grau 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 657385 WAGO 770-242 Netz-Steckverbinder WINSTA MIDI Buchse, gerade Gesamtpolzahl: 2 25 A Grau 100 St.

Beschreibung

WAGO GmbH & Co. KG Buchse 2-polig 770-242

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Buchse 2-polig Kod. B,grauTyp:770-242Ausführung:BuchseBemessungsspannung:250 VBemessungsstrom:25 APolzahl:2Schutzart (IP):IP20Anschlussart:FederzuganschlussKabeldurchmesser:0 mmAnschlussquerschnitt (feindrähtig):0,5..4 mm²Anschlussquerschnitt (eindrähtig):0,5..4 mm²Anzahl der Anschlüsse je Pol:2Pol-Kennzeichnung:1, 2Mechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:grauArt der Verriegelung:separatMit Zugentlastung:neinMax. Dauertemperaturbeständigkeit Kontaktteil:85 °CMax. Dauertemperaturbeständigkeit Zugentlastung:105 °CWerkstoff des Gehäuses:Polyamid (PA)Halogenfrei:neinBrandlast:0,03139 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:4 kVLänge:37,5 mmHöhe:12,9 mmBreite:20 mm
WAGO GmbH & Co. KG Buchse 2-polig 770-242: weitere Details
Buchse
2-polig
Kod. B
4,00 mm²
grauFederleiste/Buchse WINSTA® MIDI mit Schutzart IP20

Die Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind kundenindividuelle Polkennzeichnungen möglich. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation individuell, leicht, zügig und sicher erledigen können.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.

effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen in der Automatisierung.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
EAN: 4050821541912

Geliefert wird: WAGO GmbH & Co. KG Buchse 2-polig Kod. B,grau 770-242, Verpackungseinheit: 100 Stk., EAN: 4050821541912
