WAGO 750-636 SPS-DC Drive-Controller 750-636 1 St.

'Elektrisches Bauteil mit Steckplätzen, beschriftet mit A, B, P, Z. Farbcodierte Streifen und Zahlen 13/14 oben links.'

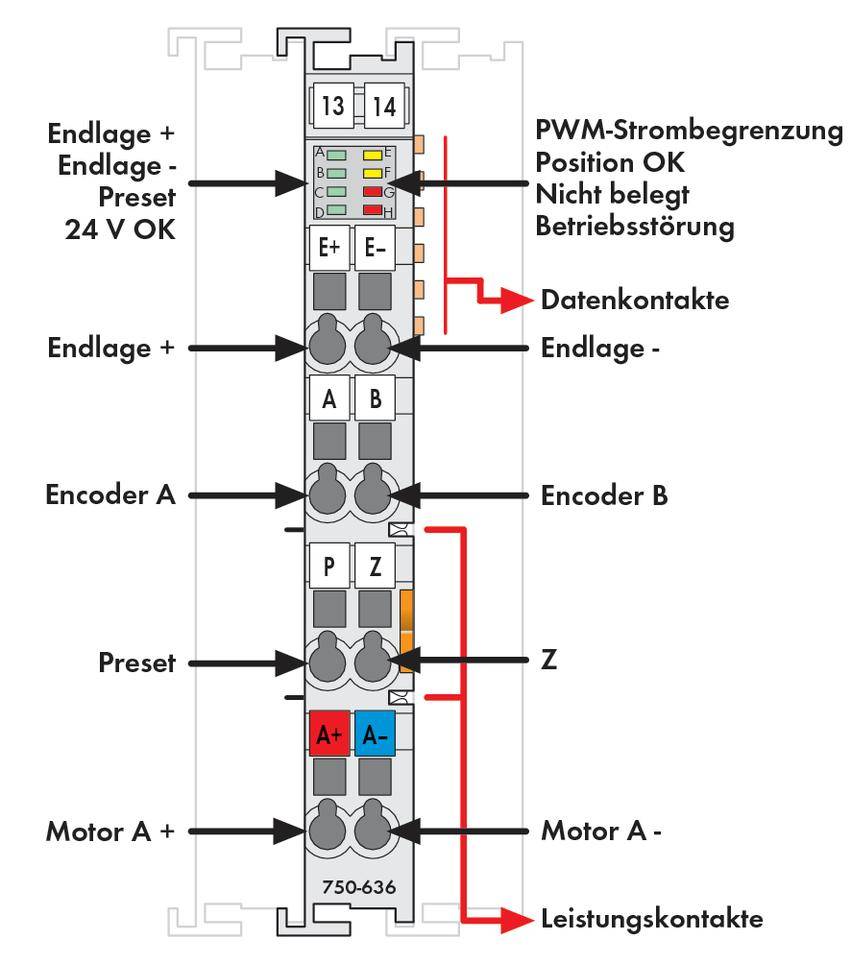

Ein Schaltplanmodul zeigt Anschlüsse und Beschriftungen: Daten- und Leitungskontakte, Encoder, Motoranschlüsse, Positionsanzeige, Betriebsanzeigestatus.

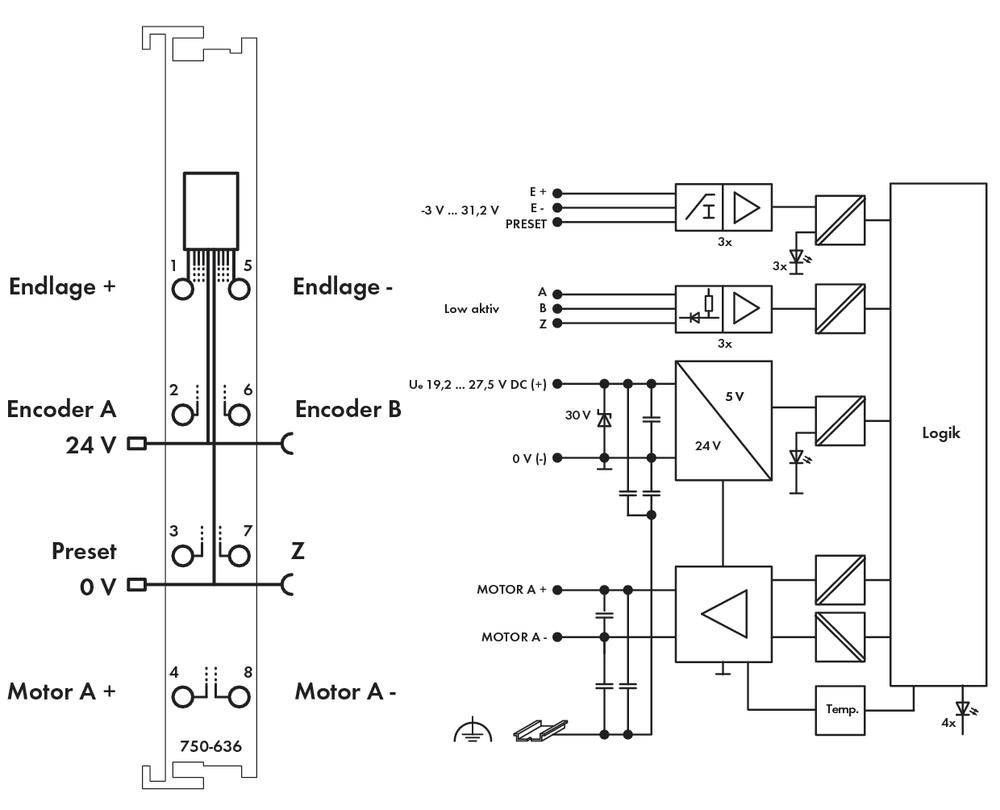

Verdrahtungsdiagramm zeigt Endschalter, Encoder mit 24 V, Preset, Logikmodul und Motoranschlüsse. Hauptkomponenten und Verbindungen sind gekennzeichnet.

1/3

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 258.97 / Stück)

CHF 258.97

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DC-Drive-Controller

Busmodul,Feldbusmodul,Funktions-/Technologie-Modul,Funktionsmodul,Technologiemodul

Technische Daten

Versorgungsspannung DC: 24 V, Versorgungsspannung DC: 24 V, Spannungsart der Versorgungsspannung: DC , Anzahl der Funktionen: 1 , Anzahl der HW-Schnittstellen Industrial Ethernet: 0 , Anzahl der Schnittstellen PROFINET: 0 , Anzahl der HW-Schnittstellen seriell RS-232: 0 , Anzahl der HW-Schnittstellen seriell RS-422: 0 , Anzahl der HW-Schnittstellen seriell RS-485: 0 , Anzahl der HW-Schnittstellen seriell TTY: 0 , Anzahl der HW-Schnittstellen parallel: 0 , Anzahl der HW-Schnittstellen Wireless: 0 , Anzahl der HW-Schnittstellen USB: 0 , Anzahl der HW-Schnittstellen sonstige: 0 , Mit optischer Schnittstelle: Nein , Unterstützt Protokoll für TCP/IP: Nein , Unterstützt Protokoll für PROFIBUS: Nein , Unterstützt Protokoll für CAN: Nein , Unterstützt Protokoll für INTERBUS: Nein , Unterstützt Protokoll für ASI: Nein , Unterstützt Protokoll für KNX: Nein , Unterstützt Protokoll für Modbus: Nein , Unterstützt Protokoll für Data-Highway: Nein , Unterstützt Protokoll für DeviceNet: Nein , Unterstützt Protokoll für SUCONET: Nein , Unterstützt Protokoll für LON: Nein , Unterstützt Protokoll für PROFINET IO: Nein , Unterstützt Protokoll für PROFINET CBA: Nein , Unterstützt Protokoll für SERCOS: Nein , Unterstützt Protokoll für Foundation Fieldbus: Nein , Unterstützt Protokoll für EtherNet/IP: Nein , Unterstützt Protokoll für AS-Interface Safety at Work: Nein , Unterstützt Protokoll für DeviceNet Safety: Nein , Unterstützt Protokoll für INTERBUS-Safety: Nein , Unterstützt Protokoll für PROFIsafe: Nein , Unterstützt Protokoll für SafetyBUS p: Nein , Unterstützt Protokoll für sonstige Bussysteme: Nein , Funkstandard Bluetooth: Nein , Funkstandard WLAN 802.11: Nein , Funkstandard GPRS: Nein , Funkstandard GSM: Nein , Funkstandard UMTS: Nein , IO-Link Master: Nein , Systemkomponente: Ja , Geeignet für Zählen: Nein , Geeignet zum Wiegen: Nein , Geeignet für Temperaturregelung: Nein , Geeignet für Schweiß-Regelung: Nein , Geeignet für Druck-Regelung: Nein , Geeignet für NC: Nein , Geeignet für Wegerfassung: Nein , Geeignet für CNC: Nein , Geeignet für SSI: Nein , Geeignet für Inkremental-Wert-Erfassung: Nein , Geeignet für Absolut-Wert-Erfassung: Nein , Geeignet für Durchfluss-Regelung: Nein , Geeignet für Durchfluss-Messung: Nein , Geeignet für Bahnsteuerung: Nein , Geeignet für Nocken-Steuerung: Nein , Geeignet für fliegende Säge: Nein , Geeignet für Mehrachs-Regelung: Nein , Geeignet für Einachs-Regelung: Nein , Geeignet für Mehrachs-Positionierung: Nein , Geeignet für Einachs-Positionierung: Nein , Funktionsblock Wiederanlaufsperre: Nein , Funktionsblock Automatischer Reset: Nein , Schützkontrolle Funktionsblock: Nein , Funktionsblock NOT-AUS: Nein , Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: Nein , Funktionsblock Zustimm-Taster: Nein , Funktionsblock Zweihand-Schaltung: Nein , Funktionsblock Betriebsartenwahl: Nein , Funktionsblock Zugangskontrolle: Nein , Schutzart (IP): IP20 , Feldbusanschluss über seperaten Buskoppler möglich: Ja , Frequenzmessung: Nein , Tragschienenmontage möglich: Ja , Wand-/Direktmontage möglich: Nein , Fronteinbau möglich: Nein , Rack-Montage möglich: Nein , Geeignet für Sicherheitsfunktionen: Nein , Zugehöriges Betriebsmittel (Ex ia): Nein , Zugehöriges Betriebsmittel (Ex ib): Nein , Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G , Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D , Breite: 12 mm, Höhe: 100 mm, Tiefe: 67.8 mm

Produkt-Art: SPS-DC Drive-Controller

Schnittstellen: Klemmen

Typ: 750-636

Anzahl Ausgänge max.: 1

Betriebsspannung: 24 V/DC

Höhe: 64 mm

Länge: 100 mm

Breite: 12 mm

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: 0 °C

Abm.: (L x B x H) 100 x 12 x 64 mm

Herst.-Teilenr.: 750-636

Gewicht: 50 g

: 12

: 100 mm

: 67.8 mm

: FALSE

: DC

: FALSE

: 0

: 0

: 0

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: ATEX Gas-Ex-Schutz, Kat. 3G

: ATEX Staub-Ex-Schutz, Kat. 3D

: FALSE

: FALSE

: IP20

: FALSE

: FALSE

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24-24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 192018 WAGO 750-636 SPS-DC Drive-Controller 750-636 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 192018 WAGO 750-636 SPS-DC Drive-Controller 750-636 1 St.

Beschreibung

24 V / 5 A, lichtgrau.
Das Modul ist eine 1-kanalige, intelligente Positioniersteuerung für DC-24V-Motoren bis 5 A mit inkrementaler Positions-rückmeldung.
Drei 24V-Eingänge erfassen die Endlagenschalter und ein Preset-Signal. Eine Inkrementalgeber-Schnittstelle wertet die Signale des Positionsgebers aus und ermittelt den Istwert.
Die Positionierung optimiert bei Bedarf die Vorabschaltposition richtungsabhängig und berücksichtigt den Getriebespielausgleich.
Die bidirektionale Ansteuerung des DC-Motors erfolgt über eine kurzschlussfeste, temperaturüberwachte H-Brücke.
Es ist sowohl der geschaltete Betrieb als auch der Sanftan-/-auslauf oder die Stromreduzierung mittels PWM möglich.
Die feldseitig über die Power-Kontakte zugeführte, auf Unter- und Überspannung überwachte 24V-Speisespannung ist zu den Nachbarklemmen durchgeschleift.
Das Modul ist auch als reiner Incremental-Encoder oder als Schalter und Leistungssteller (PWM) einsetzbar.
