WAGO 745-3255 Federkraftklemmblock 4.00 mm² Polzahl 5 Grau 40 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
12.50 mm
Polzahl je Reihe
5
Polzahl
5
Anschluss
Federklemme
Print
Datenblatt (PDF)
Anzahl (Packungsgröße 40 St.)
Gesamt (CHF 3.28 / Stück)
CHF 131.31
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federkraftklemmblock
- Inhalt 40 St.
Technische Daten
- Typ
745-3255
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit CAGE CLAMP®
- RM
12.50 mm
- Anzahl Reihen
1
- Polzahl je Reihe
5
- Polzahl
5
- Serie
745
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
9 mm
- Anschluss
Federklemme
Print
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt flexibel (max.)
4.00 mm²
- Querschnitt starr (max.)
4.00 mm²
- AWG min.
28
- Steckrichtung
Schräg zur Leiterplatte
- AWG max.
12
- Kontaktmaterial
Elektrolytkupfer, verzinnt
- Herstellerfarbe
Grau
- Drahtschutz
Ja
- Herst.-Teilenr.
745-3255
- Industrieverpackung
Ja
- Inhalt
40 St.
- Nennspannung
1000 V
- Breite
56.50 mm
- Höhe
23.00 mm
- Länge
19.40 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 545527 WAGO 745-3255 Federkraftklemmblock 4.00 mm² Polzahl 5 Grau 40 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 545527 WAGO 745-3255 Federkraftklemmblock 4.00 mm² Polzahl 5 Grau 40 St.
Beschreibung
WAGO GmbH & Co. KG Leiterplattenklemme 745-3255
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 4mm²Typ:745-3255Höhe:19 mmAnzahl der elektrischen Anschlüsse:5Anzahl der Etagen:1Rastermaß der Anschlüsse:12,5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:32 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 745-3255: weitere Details
Leiterplattenklemme
4 mm²
Rastermaß 12,5 mm
5-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 745, grau

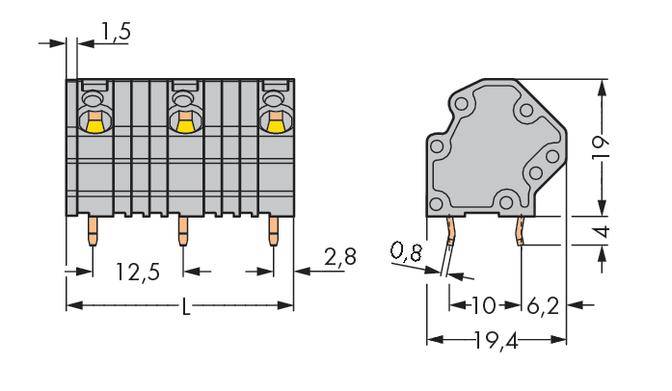

Die Leiterplattenklemme mit der Artikelnummer 745-3255 ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (56,5 x 23 x 19,4) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 45 ° zur Platine. EAN: 4045454001100
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 4mm² 745-3255, Verpackungseinheit: 40 Stk., EAN: 4045454001100
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 4mm²Typ:745-3255Höhe:19 mmAnzahl der elektrischen Anschlüsse:5Anzahl der Etagen:1Rastermaß der Anschlüsse:12,5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:32 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 745-3255: weitere Details
Leiterplattenklemme
4 mm²
Rastermaß 12,5 mm
5-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 745, grau
Die Leiterplattenklemme mit der Artikelnummer 745-3255 ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (56,5 x 23 x 19,4) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 45 ° zur Platine. EAN: 4045454001100
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 4mm² 745-3255, Verpackungseinheit: 40 Stk., EAN: 4045454001100
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 4mm² 745-3255, Verpackungseinheit: 40 Stk., EAN: 4045454001100
