WAGO 731-134 Federkraftklemmblock 2.50 mm² Polzahl 4 Grau 25 St.

Steckklemme (grau) mit mehreren Anschlussmöglichkeiten, geeignet für elektronische Schaltungen, horizontal ausgerichtet.

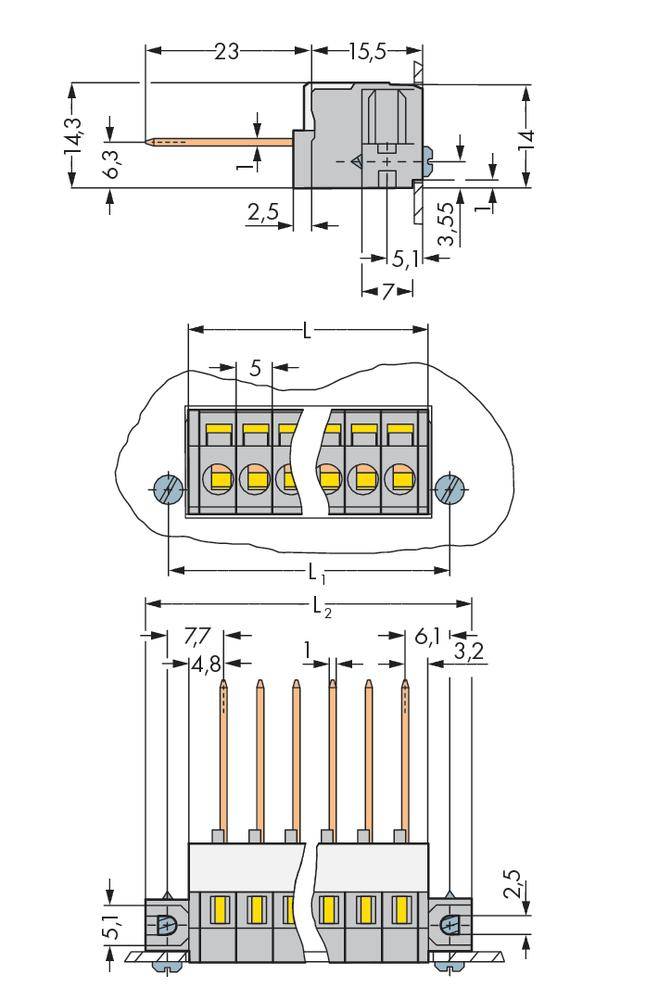

Steckverbinder, technische Zeichnung mit Abmessungen; zeigt eine Seitenansicht und Draufsicht eines elektrischen Stecksystems.

1/2

Produkt-Art

Federkraftklemmblock

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Wire-Wrap

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (CHF 5.77 / Stück)

CHF 144.26

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: 731-134

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit CAGE CLAMP®

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Serie: 731

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 9 mm

Anschluss: Federklemme
Wire-Wrap

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 14

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 731-134

Industrieverpackung: Ja

Inhalt: 25 St.

Nennspannung: 320 V

Breite: 35.20 mm

Höhe: 15.50 mm

Länge: 14.30 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 542796 WAGO 731-134 Federkraftklemmblock 2.50 mm² Polzahl 4 Grau 25 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 542796 WAGO 731-134 Federkraftklemmblock 2.50 mm² Polzahl 4 Grau 25 St.

Beschreibung

WAGO GmbH & Co. KG Durchführungsklemme 731-134

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchführungsklemme 1,5mm,grauTyp:731-134Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:5 ABemessungsspannung:320 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:4Anzahl der Klemmstellen je Pol:1Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:14,3 mmTiefe:15,5 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Durchführungsklemme 731-134: weitere Details
Durchführungsklemme
Leiter-/Wickelstiftanschluss
Blechdicke 1,5 mm
2,5 mm²
Rastermaß 5 mm
4-polig
CAGE CLAMP®
2,50 mm²
grauDurchführungsklemme Serie 731 mit Betätigungswerkzeug

Bei dieser Durchführungsklemme mit der Artikelnummer 731-134 steht eine einfache und sichere Verbindung im Vordergrund. Unsere Durchführungsklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®- und Wickelstift-Technologie verwendet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (35,2 x 14,3 x 15,5) mm. In Abhängigkeit von der Leiterart ist diese Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt. EAN: 4044918269803

Geliefert wird: WAGO GmbH & Co. KG Durchführungsklemme 1,5mm,grau 731-134, Verpackungseinheit: 25 Stk., EAN: 4044918269803
