WAGO 289-111 Diodengatterbaustein, Schienenmontierbar Inhalt: 1 St. – Conrad Electronic Schweiz

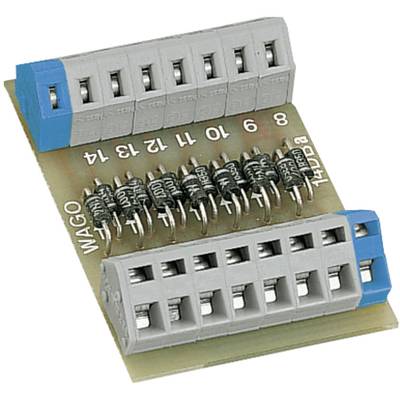

Eine Leiterplatte mit mehreren blauen und grauen Anschlussklemmen und Widerständen, die vermutlich zur Verdrahtung oder Verbindung einzelner Schaltkreise dient.

Eine Leiterplatte mit mehreren blauen und grauen Anschlussklemmen und Widerständen, die vermutlich zur Verdrahtung oder Verbindung einzelner Schaltkreise dient.

Schaltschema zeigt eine Reihenschaltung von 14 nummerierten Schaltern. Punkte verbinden Schalter mit einer elektrischen Leitung.

Diagramm einer elektrischen Schaltung mit mehreren Schaltern und Anschlüssen, die eine serielle Verbindung darstellen.

1/3

Produkt-Art

Diodengatterbaustein

Anschluss

Zugfeder

Abm.

(B x H x T) 47 x 31.5 x 65.5 mm

Betriebsstrom

1 A

Inhalt

1 St.

Datenblatt (PDF)

Deutsch (Deutschland)

WAGO

Sofort-Lieferung Fr., 14. Aug.

5 Stück

Anzahl

Stück

Gesamt (CHF 38.81 / Stück)

CHF 38.81

zzgl. gesetzl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Diodengatterbaustein

Anschluss: Zugfeder

Abm.: (B x H x T) 47 x 31.5 x 65.5 mm

Betriebsstrom: 1 A

Inhalt: 1 St.

Breite: 47 mm

Höhe: 31.5 mm

max. Querschnitt: 2.5 mm²

min. Querschnitt: 0.08 mm²

Serie: CAGE CLAMP® Serie 236

Max. Temperatur: +40 °C

Min. Temperatur: -25 °C

Tiefe: 65.5 mm

Betriebsspannung (Details): 250 V AC/DC

Dokumente & Downloads

Datenblatt

Deutsch (Deutschland)

Datenblatt 734598 WAGO 289-111 Diodengatterbaustein, Schienenmontierbar Inhalt: 1 St.

Beschreibung

Gepoltes Diodengatter mit 14 Dioden 1 N 4007 gemeinsame Kathode.
