WAGO 2604-1106 Printklemme 4 mm² Polzahl 6 1 St.

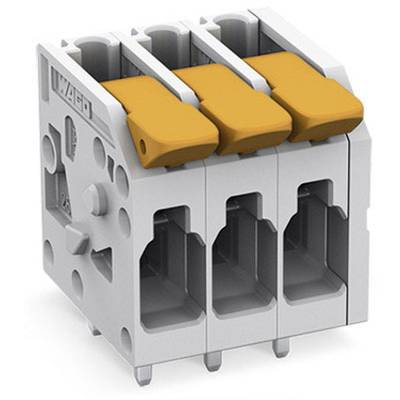

Drei weiße elektrische Klemmen mit orangefarbenen Hebeln, die zur Befestigung von Drähten oder Kabeln verwendet werden.

Abbildung ähnlich

Produkt-Art

Printklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Löten

Käfigzugfederanschluss

Datenblatt (PDF)

Nicht verfügbar

Alternativen anzeigen

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Gesamt (CHF 5.46 / Stück)

CHF 5.46

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme mit Hebel

Unser Service für Sie

Technische Daten

Höhe: 16,7 mmAnzahl der elektrischen Anschlüsse: 6Anzahl der Etagen: 1Rastermaß der Anschlüsse: 5 mmWinkel Leiterplatte/Leiteranschluss: 0°/180° (horizontal)Bemessungsstrom In: 32 ABemessungsspannung: 400 VBemessungsstoßspannung: 4 kVÜberspannungskategorie: IIIVerschmutzungsgrad: 2Anschlussart Leiter: FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig: 0,2..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,2..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,2..4 mm²Anschlussart Leiterplatte: LötanschlussWerkstoff der Anschlussoberfläche: ZinnLänge des Pins: 4 mmWerkstoff des Isolierkörpers: ThermoplastGehäusefarbe: grauBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Betriebstemperatur: -60..105 °CArt der Leiterplattenbefestigung: AnschlusskontaktBefestigungsart: lötenArt der Banderolierung: ohneECLASS 7: Leiterplattenklemme (27440401)

Typ: 2604-1106

Produkt-Art: Printklemme

Besonderheiten: mit Betätigungshebel

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 6

Polzahl: 6

Serie: 2604

Anschluss: Löten
Käfigzugfederanschluss

Nennstrom: 32 A

Querschnitt flexibel (min.): 0.20 mm²

Nennstrom - gerundet: 32 A

Querschnitt starr (min.): 0.20 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (max.): 4 mm²

Herst.-Teilenr.: 2604-1106

Inhalt: 1 St.

Nennspannung: 630 V

Breite: 32.40 mm

Höhe: 20.70 mm

Länge: 19.20 mm

Dokumente & Downloads

Datenblatt

Datenblatt 2189656 WAGO 2604-1106 Printklemme 4 mm² Polzahl 6 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2189656 WAGO 2604-1106 Printklemme 4 mm² Polzahl 6 1 St.

Beschreibung

- Serie 2604/NL- Leiterplattenklemme, 4 mm² mit Push in CAGE CLAMP und Hebel/NL- 100 % werkzeuglose Handhabung/NL- sichere Kontaktierung durch einfaches Schließen des Hebels /NL- eindeutige Raststellung des Hebels (offen/geschlossen)/NL- gerade und abgewinkelte Bauform/NL

Ausführung

Ausstattung: 0°/180° (horizontal), 400 V, 4 kV, III, Federzuganschluss, 0,2..4 mm², 0,25..2,5 mm², 0,2..4 mm², 0,2..4 mm², Lötanschluss, Thermoplast, grau, V0, -60..105 °C, Anschlusskontakt
