WAGO 2002-1303 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St.

Ein roter, elektrischer Steckverbinder mit Metallklemmen, umgeben von Maßangaben: Breite 59,2 mm, Höhe 32,9 mm und Tiefe 30,6 mm.

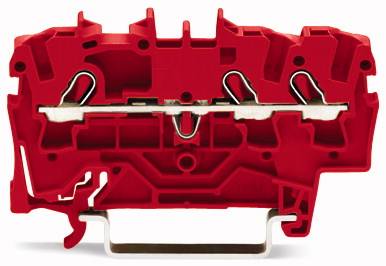

Rote elektrische Klemmenleiste mit metallischen Verbindungselementen und Halterung, verwendet zur sicheren Verdrahtung von Schalttafeln.

1/2

Produkt-Art

Durchgangsklemme

Anschluss

Zugfeder

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

2.50 mm²

Nennstrom - gerundet

24 A

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.17 / Stück)

CHF 116.51

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

3-Leiter-Durchgangsklemme

2002-1303
Industrieverpackung mit 100 Stück

Technische Daten

Produkt-Art: Durchgangsklemme

Besonderheiten: für Anwendungen Ex e II geeignet

Anschluss: Zugfeder

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.25 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 22

AWG max.: 12

Klemmenbreite: 5.20 mm

Anzahl Reihen: 1

Polzahl je Reihe: 3

Polzahl: 3

Herstellerfarbe: Rot

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Nennspannung: 800 V

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 2002-1303

Inhalt: 100 St.

Industrieverpackung: Ja

Typ: 2002-1303

Abm.: (L x B x H) 5.20 x 5.20 x 32.90 mm

Breite: 5.20 mm

Höhe: 32.90 mm

Länge: 5.20 mm

Verschmutzungsgrad: 3

Gewicht: 6.2 g

: Hutschiene TH35

: rot

: 5.2

: 59.2 mm

: 32.9 mm

: 800 V

: 105-105 °C

: V0

: TRUE

: Federzuganschluss

: Federzuganschluss

: 1

: 2

: FALSE

: 0.75-4 mm²

: 0.75-2.5 mm²

: 0.25-4 mm²

: 0.25-2.5 mm²

: Thermoplast

: 24 A

: TRUE

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Herstellerfarbe

Inhalt

Produkt-Art

Querschnitt starr (max.)

Querschnitt flexibel (max.)

Querschnitt starr (min.)

Querschnitt flexibel (min.)

WAGO 2002-1303 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St.

Bestell-Nr.:655704

Dieser Artikel

2002-1303

24 A

Rot

100 St.

Durchgangsklemme

2.50 mm²

4 mm²

0.25 mm²

WAGO 2001-1303 Durchgangsklemme 4.20 mm Zugfeder Rot 100 St.

Bestell-Nr.:654103

2001-1303

18 A

Rot

100 St.

Durchgangsklemme

1.50 mm²

2.50 mm²

0.25 mm²

WAGO 2001-1305 Durchgangsklemme 4.20 mm Zugfeder Schwarz 100 St.

Bestell-Nr.:654104

2001-1305

18 A

Schwarz

100 St.

Durchgangsklemme

1.50 mm²

2.50 mm²

0.25 mm²

WAGO 2001-1306 Durchgangsklemme 4.20 mm Zugfeder Gelb 100 St.

Bestell-Nr.:654105

2001-1306

18 A

Gelb

100 St.

Durchgangsklemme

1.50 mm²

2.50 mm²

0.25 mm²

WAGO 2000-1302 Durchgangsklemme 3.50 mm Zugfeder Orange 100 St.

Bestell-Nr.:654106

2000-1302

13.5 A

Orange

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-1306 Durchgangsklemme 3.50 mm Zugfeder Gelb 100 St.

Bestell-Nr.:654107

2000-1306

13.5 A

Gelb

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-1305 Durchgangsklemme 3.50 mm Zugfeder Schwarz 100 St.

Bestell-Nr.:654108

2000-1305

13.5 A

Schwarz

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2001-1302 Durchgangsklemme 4.20 mm Zugfeder Orange 100 St.

Bestell-Nr.:654109

2001-1302

18 A

Orange

100 St.

Durchgangsklemme

1.50 mm²

2.50 mm²

0.25 mm²

WAGO 2002-3234 Dreistock-Durchgangsklemme 5.20 mm Zugfeder Belegung: N, N, N Blau 50 St.

Bestell-Nr.:655407

2002-3234

24 A

Blau

50 St.

Dreistock-Durchgangsklemme

2.50 mm²

4 mm²

0.25 mm²

WAGO 2002-3231 Dreistock-Durchgangsklemme 5.20 mm Zugfeder Belegung: L, L, L Grau 50 St.

Bestell-Nr.:655408

2002-3231

24 A

Grau

50 St.

Dreistock-Durchgangsklemme

2.50 mm²

4 mm²

0.25 mm²

Dokumente & Downloads

Datenblatt

Datenblatt 655704 WAGO 2002-1303 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 655704 WAGO 2002-1303 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St.

Beschreibung

WAGO GmbH & Co. KG 3-Leiter-Durchgangsklemme 2002-1303

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:3-Leiter-Durchgangsklemme für Ex e II, rotTyp:2002-1303Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,75..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,25..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:800 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5,2 mmHöhe:59,2 mmTiefe:32,89999999 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:rotEtagen intern gebrückt:nein
WAGO GmbH & Co. KG 3-Leiter-Durchgangsklemme 2002-1303: weitere Details
3-Leiter-Durchgangsklemme
2,5 mm²
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
rotDurchgangsklemme Serie 2002 mit Push-in CAGE CLAMP®

Die Durchgangsklemme mit der Artikelnummer 2002-1303 ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (5,2 x 59,2 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4044918081498

Geliefert wird: WAGO GmbH & Co. KG 3-Leiter-Durchgangsklemme für Ex e II, rot 2002-1303, Verpackungseinheit: 100 Stk., EAN: 4044918081498
