WAGO 2002-1203 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St. Piece

Rotes elektrisches Klemmenmodul mit Abmessungen: Breite 48,5 mm, Höhe 32,9 mm, Tiefe 19,9 mm, geeignet für Kabelverbindungen.

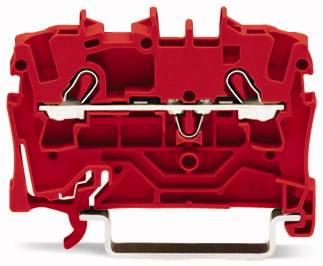

Rote, industrielle Klemmverbindung aus Kunststoff mit metallischen Kontakten und Klemmen zum Verbinden elektrischer Kabel.

1/2

Verpackungsart

Piece

Produkt-Art

Durchgangsklemme

Anschluss

Zugfeder

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

2.50 mm²

Datenblatt (PDF)

Lieferung mar. 17 novembre

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 0.89 / Stück)

CHF 88.76

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

2-Leiter-Durchgangsklemme

2002-1203
Industrieverpackung mit 100 Stück

Technische Daten

Verpackungsart: Piece

Produkt-Art: Durchgangsklemme

Besonderheiten: für Anwendungen Ex e II geeignet

Anschluss: Zugfeder

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.25 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 22

AWG max.: 12

Klemmenbreite: 5.20 mm

Anzahl Reihen: 1

Polzahl je Reihe: 2

Polzahl: 2

Herstellerfarbe: Rot

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Nennspannung: 800 V

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 2002-1203

Inhalt: 100 St.

Industrieverpackung: Ja

Typ: 2002-1203

Abm.: (L x B x H) 5.20 x 5.20 x 32.90 mm

Breite: 5.20 mm

Höhe: 32.90 mm

Länge: 5.20 mm

Passend für (Details): für Tragschiene 35 x 15 und 35 x 7.5

Verschmutzungsgrad: 3

Gewicht: 5.079 g

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Rot

Isolationsmaterial: Thermoplast

: Hutschiene TH35

: rot

: 5.2

: 48.5 mm

: 32.9 mm

: 800 V

: 105-105 °C

: V0

: TRUE

: Federzuganschluss

: Federzuganschluss

: 1

: 2

: FALSE

: 0.75-4 mm²

: 0.75-2.5 mm²

: 0.25-4 mm²

: 0.25-2.5 mm²

: Thermoplast

: 24 A

: TRUE

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Herstellerfarbe

Inhalt

Produkt-Art

Querschnitt starr (max.)

Querschnitt flexibel (max.)

Querschnitt starr (min.)

Querschnitt flexibel (min.)

WAGO 2000-1206 Durchgangsklemme 3.50 mm Zugfeder Gelb 100 St. Package

Bestell-Nr.:652058

13.5 A

Gelb

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-1202 Durchgangsklemme 3.50 mm Zugfeder Orange 100 St. Package

Bestell-Nr.:652059

13.5 A

Orange

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-1203 Durchgangsklemme 3.50 mm Zugfeder Rot 100 St. Package

Bestell-Nr.:652060

13.5 A

Rot

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-1205 Durchgangsklemme 3.50 mm Zugfeder Schwarz 100 St. Package

Bestell-Nr.:654102

13.5 A

Schwarz

100 St.

Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-2201/099-000 Doppelstock-Durchgangsklemme 4.20 mm Zugfeder Belegung: L, L Grau 50 St.

Bestell-Nr.:654884

13.5 A

Grau

50 St.

Doppelstock-Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-2202/099-000 Doppelstock-Durchgangsklemme 4.20 mm Zugfeder Belegung: N, L Grau 50 St. Package

Bestell-Nr.:654885

13.5 A

Grau

50 St.

Doppelstock-Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-2203/099-000 Doppelstock-Durchgangsklemme 4.20 mm Zugfeder Belegung: L, N Grau 50 St. Package

Bestell-Nr.:654886

13.5 A

Grau

50 St.

Doppelstock-Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-2204/099-000 Doppelstock-Durchgangsklemme 4.20 mm Zugfeder Belegung: N, N Blau 50 St. Package

Bestell-Nr.:654887

13.5 A

Blau

50 St.

Doppelstock-Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-2228 Doppelstock-Durchgangsklemme 3.50 mm Zugfeder Belegung: L Grau 50 St. Package

Bestell-Nr.:654888

13.5 A

Grau

50 St.

Doppelstock-Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

WAGO 2000-2231/099-000 Doppelstock-Durchgangsklemme 4.20 mm Zugfeder Belegung: L, L Grau 50 St. Package

Bestell-Nr.:654892

13.5 A

Grau

50 St.

Doppelstock-Durchgangsklemme

1 mm²

1.50 mm²

0.14 mm²

Dokumente & Downloads

Datenblatt

Datenblatt 655666 WAGO 2002-1203 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 655666 WAGO 2002-1203 Durchgangsklemme 5.20 mm Zugfeder Rot 100 St. Piece

Beschreibung

WAGO GmbH & Co. KG Durchgangsklemme 2002-1203

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchgangsklemme 2-Leiter,rotTyp:2002-1203Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,75..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,25..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:800 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5,2 mmHöhe:48,5 mmTiefe:32,89999999 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:rotEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Durchgangsklemme 2002-1203: weitere Details
2-Leiter-Durchgangsklemme
2,5 mm²
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
rotDurchgangsklemme Serie 2002, rot

Die Durchgangsklemme mit der Artikelnummer 2002-1203 ermöglicht einen einfachen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 10 bis 12 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (5,2 x 48,5 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). EAN: 4044918081375

Geliefert wird: WAGO GmbH & Co. KG Durchgangsklemme 2-Leiter,rot 2002-1203, Verpackungseinheit: 100 Stk., EAN: 4044918081375
