VOLTCRAFT WB-80 Wärmebildkamera -20 bis 600 °C 32 x 32 Pixel 9 Hz integrierte Digitalkamera

Berührungslose Temperaturmessung

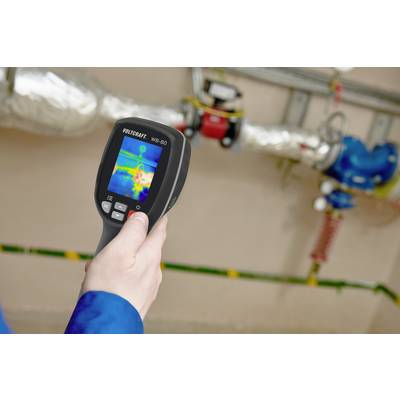

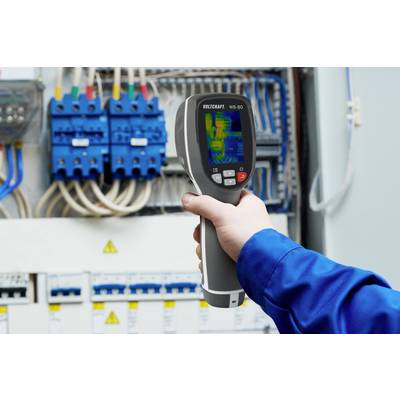

Ob Risse in der Fassade oder Lecks in Rohrleitungen - die Einsatzfelder der Voltcraft WB-80 sind vielfältig. Mit fester Brennweite und 247 mK thermischer Empfindlichkeit eignet sie sich auch zur Überprüfung von Solaranlagen, Maschinen oder Heizungsanlagen in einem Temperaturmessbereich von -20 bis 600 °C. Ein 32 x 32 Pixel Bolometer dient zur Messung über das gesamte Wellenlängenspektrum bei einer Bildrate von 9 Hz. Um die korrekte Temperatur zu erfassen, lässt sich der Emissionsgrad auf das zu messende Material einstellen und darüber hinaus steht eine Temperatur-Kompensation zur Verfügung, um Beeinflussungen durch die Umgebungstemperatur zu vermeiden.
Detaillierte Auswertung
Die WB-80 liegt dank ihrer ergonomischen Bauweise nicht nur gut und sicher in der Hand, sie verfügt unter anderem über die praktische Cold- und Hot-Spot-Tracking Funktion, um leicht die heißesten und kühlsten Stellen zu erkennen. Das 2 Zoll TFT-LCD-Display erlaubt die Darstellung in 4 Farbpaletten: IRON Red (rot), Farbe RGB, Graustufen (weiße Wärme), Graustufen (schwarze Wärme). Dadurch lassen sich aufgenommene Objekte zur besseren Auswertung mit möglichst großem Kontrastumfang darstellen. Intern können über 100 Aufzeichnungen gespeichert werden und für die Datenübertragung ist ein USB-Anschluss vorhanden. Die Kamera ist spritzwassergeschützt gemäß IP54 und für den unmittelbaren Einsatz werden Batterien und praktische Umhängetasche gleich mitgeliefert.
Kombination einer visuellen Kamera und einer Wärmebildkamera
Bei der Wärmebildüberlagerung handelt es sich um ein Wärmebild, das über ein visuelles Bild gelegt wird, wobei das Sichtfeld (FOV) übereinstimmt. Das kombinierte Bild sorgt für ein völlig neues visuelles Erlebnis. Eine Wärmesignatur mit Raumwahrnehmung bei Tageslicht, die mit Wärmebildern allein nicht zu realisieren ist. Um eine brauchbare Wärmebildüberlagerung zu erreichen, werden zwei Kameramodule mit demselben Sichtwinkel verwendet, eine Wärmebildkamera und eine visuelle HD-Tageslichtkamera, die nebeneinander montiert sind. Die Bildinformationen werden mit einer speziellen Software überlagert. Der Benutzer kann den Transparenzgrad, den thermischen Bereich, die Bildgröße und die Zoom-Offsets auswählen, so dass die beiden Bildtypen mit oder ohne X/Y-Offset genau korrigiert werden können.
