VOLTCRAFT PP-410 Tastkopf isoliert, gerade 100 MHz 1:1, 10:1 600 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 13.83 / Stück)
CHF 13.83
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
VOLTCRAFT PP-410 Tastkopf 100 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m
- Dämpfung: 1:10
- Eingangswiderstand: 1 MΩ:10 MΩ
- Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
- Systembandbreite: 1X: 6 MHz, 10X: 100 MHz
- Kompensationsbereich: 10X: 5 pF – 30 pF
- Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
- Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Technische Daten
- Produkt-Art
Tastkopf
- Bandbreite
100 MHz
- Teilerverhältnis
1:1
10:1
- Nennspannung
600 V
- Eingangs-Kapazität
17.5 pF
Werksstandard (ohne Zertifikat)
- Gewicht
55 g
- Kabellänge
1.3 m
- Messkategorie
CAT II 600 V
- Stecker-Besonderheiten
isoliert
gerade
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 3804135 VOLTCRAFT PP-410 Tastkopf isoliert, gerade 100 MHz 1:1, 10:1 600 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3804135 VOLTCRAFT PP-410 Tastkopf isoliert, gerade 100 MHz 1:1, 10:1 600 V
Garantiebedingungen
Garantiebedingungen 3804135 VOLTCRAFT PP-410 Tastkopf isoliert, gerade 100 MHz 1:1, 10:1 600 V
Beschreibung

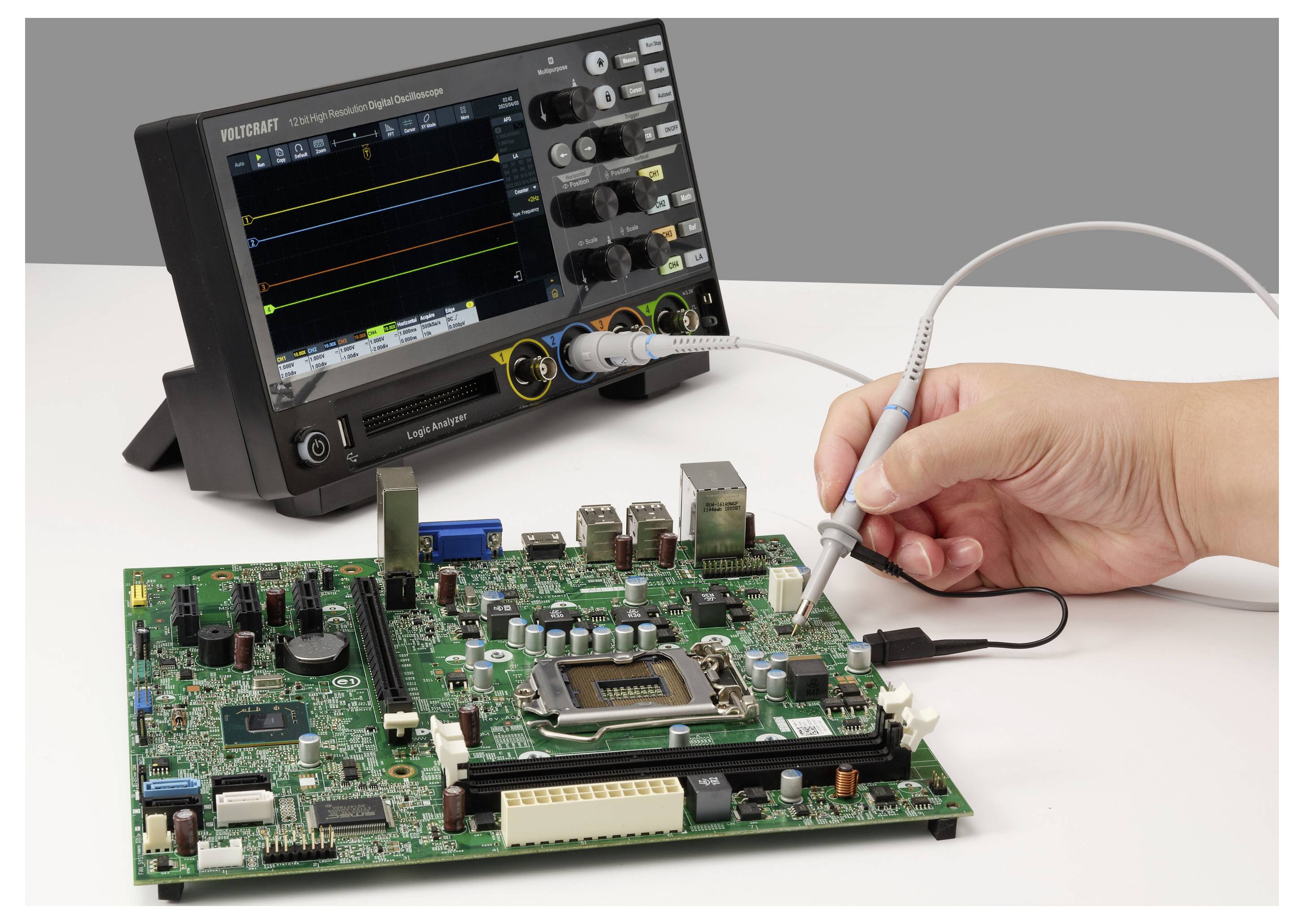

Der VOLTCRAFT PP-410 Tastkopf ist auf den professionellen Einsatz in der industriellen Mess- und Prüftechnik zugeschnitten. Das nach Werksstandard (ohne Zertifikat) kalibrierte Modell unterstützt eine Bandbreite von bis zu 100 MHz im 10X-Modus für präzise Signalanalysen.
Umschaltbare Messbereiche
Der Tastkopf bietet die schaltbaren Dämpfungsstufen 1:1 und 10:1. Dies ermöglicht, unterschiedliche Signalstärken zu messen, wobei im 10X-Modus Eingangsspannungen von bis zu 600 V pk abgedeckt werden.
Sicherheit im Messalltag
Ausgestattet mit einem 1,3 Meter langen Kabel und einem isolierten, geraden Stecker, entspricht das Gerät der Messkategorie CAT II (600 V im 10X-Betrieb). Dies stellt die Einhaltung wichtiger Sicherheitsrichtlinien bei wiederkehrenden Prüfroutinen sicher.
Praktische Ausstattung
Der Kompensationsbereich (5 bis 30 pF) lässt sich über das mitgelieferte Werkzeug exakt einstellen. Für eine sichere Kontaktierung und einfache Kanalzuordnung sorgen die beiliegende Hakenspitze, das Erdungskabel mit Krokodilklemme, eine IC-Spitze sowie zehn farbige Markierungsringe.
Umschaltbare Messbereiche
Der Tastkopf bietet die schaltbaren Dämpfungsstufen 1:1 und 10:1. Dies ermöglicht, unterschiedliche Signalstärken zu messen, wobei im 10X-Modus Eingangsspannungen von bis zu 600 V pk abgedeckt werden.
Sicherheit im Messalltag
Ausgestattet mit einem 1,3 Meter langen Kabel und einem isolierten, geraden Stecker, entspricht das Gerät der Messkategorie CAT II (600 V im 10X-Betrieb). Dies stellt die Einhaltung wichtiger Sicherheitsrichtlinien bei wiederkehrenden Prüfroutinen sicher.
Praktische Ausstattung
Der Kompensationsbereich (5 bis 30 pF) lässt sich über das mitgelieferte Werkzeug exakt einstellen. Für eine sichere Kontaktierung und einfache Kanalzuordnung sorgen die beiliegende Hakenspitze, das Erdungskabel mit Krokodilklemme, eine IC-Spitze sowie zehn farbige Markierungsringe.

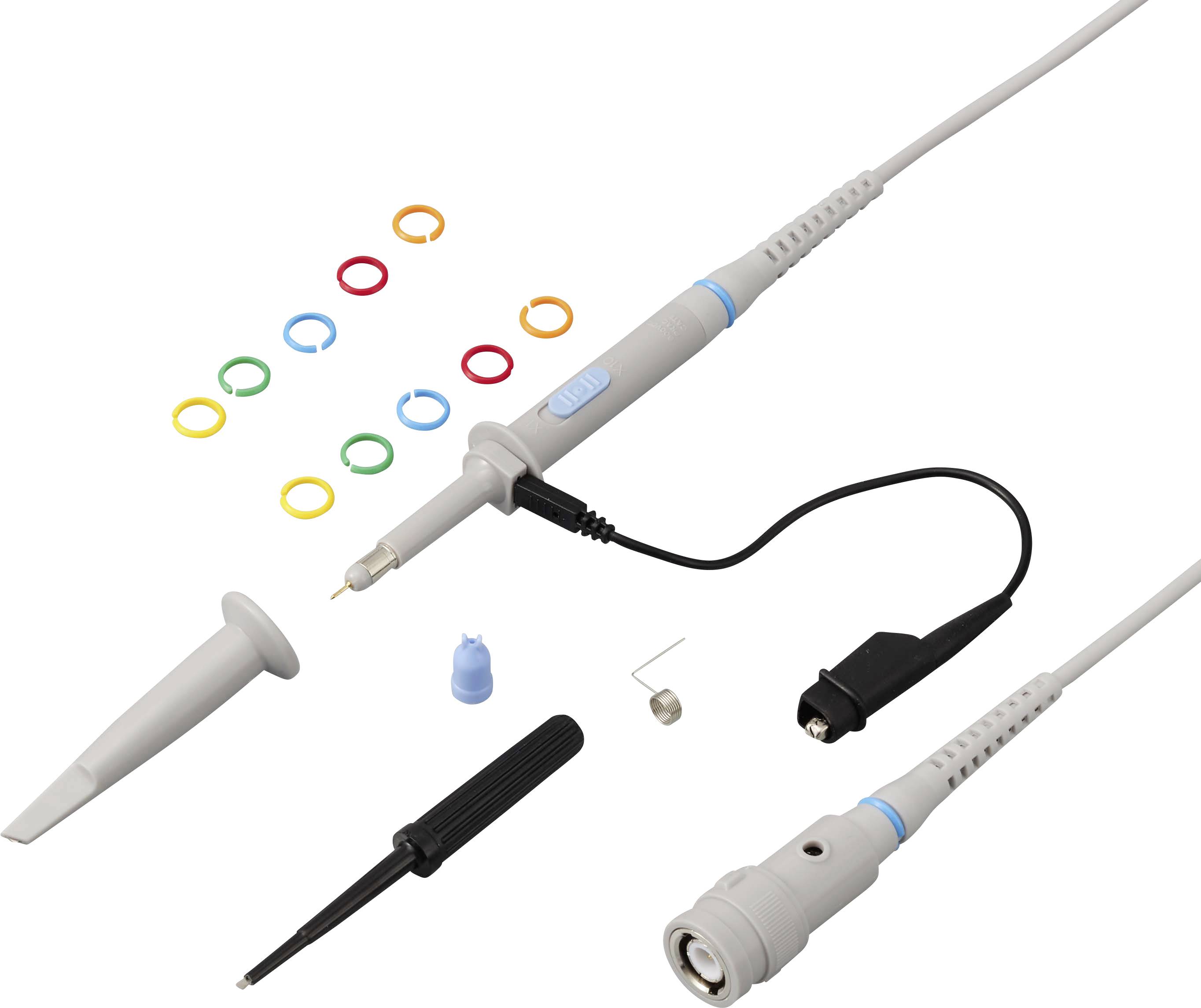

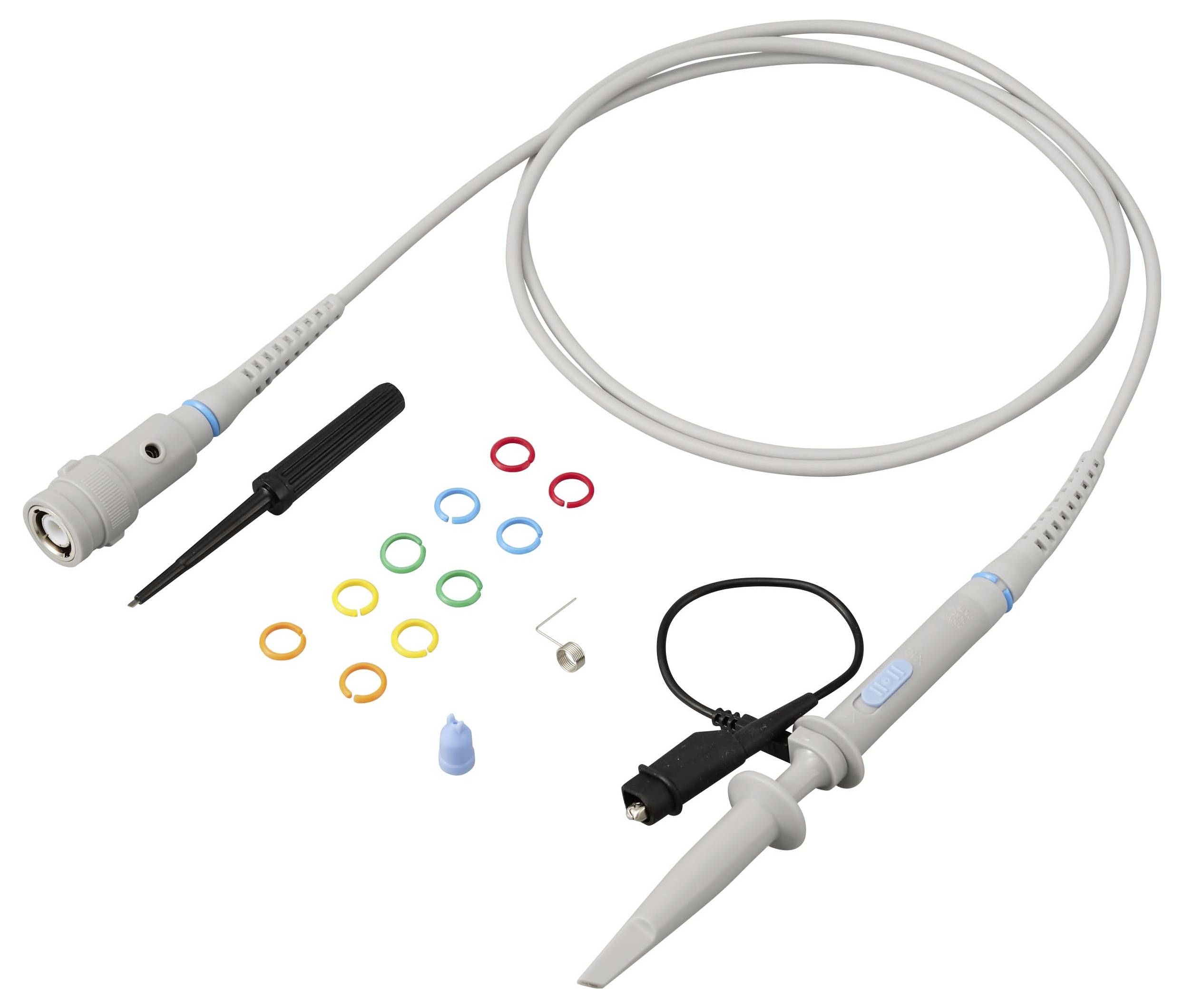

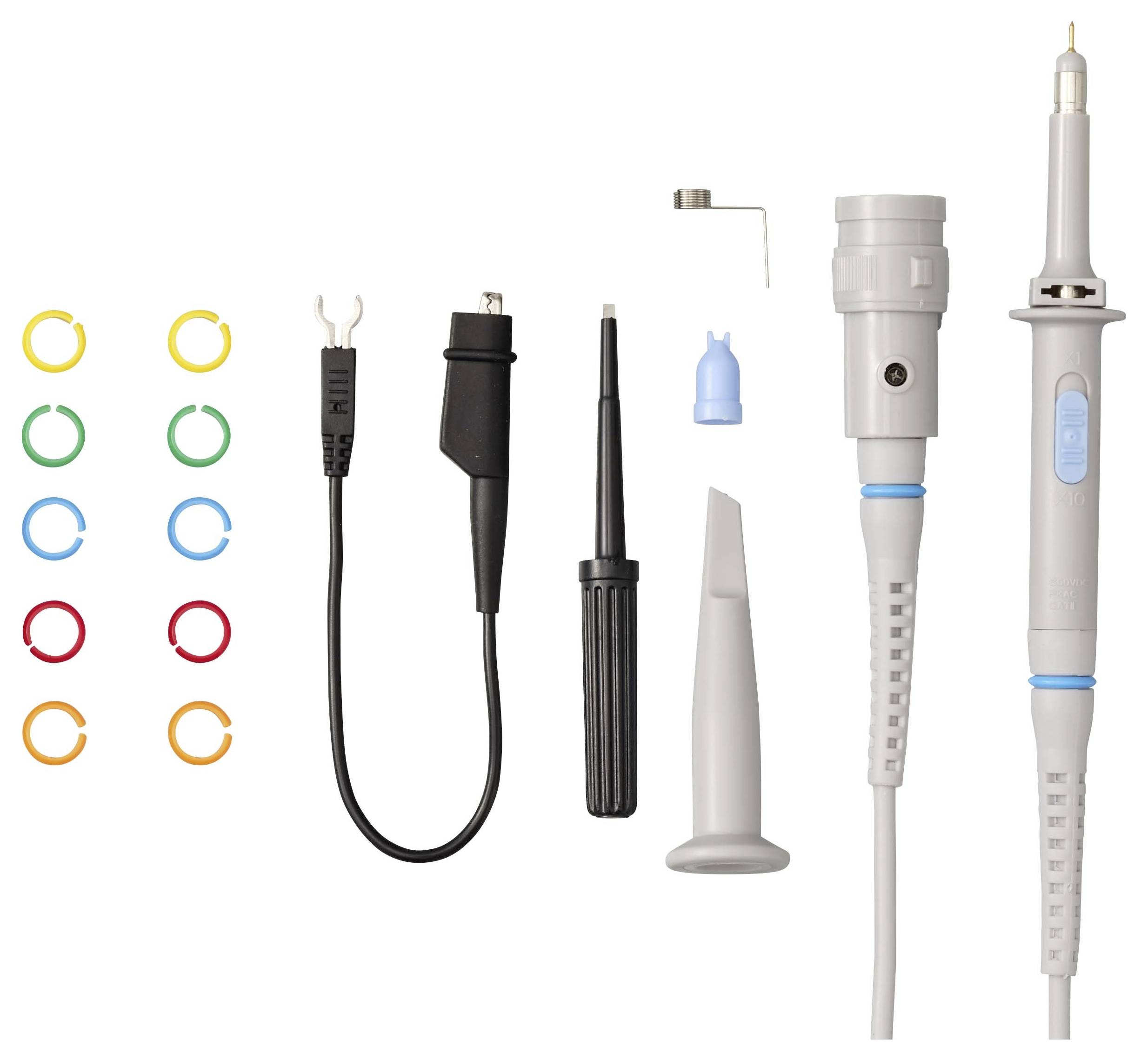

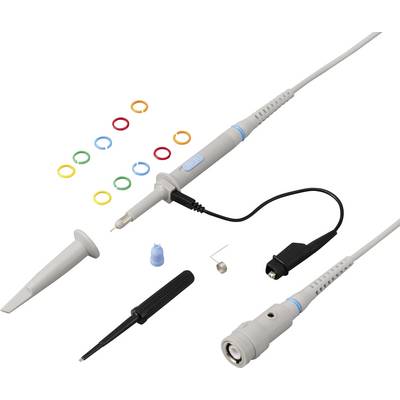

Lieferumfang
- Tastkopf, Hakenspitze und Erdungskabel mit Krokodilklemme
- Erdungsfeder
- 10 Markierungsringe
- IC-Spitze
- Werkzeug zur Tastkopfeinstellung
