VOLTCRAFT FG-30802T Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, D

Ein digitaler Funktionsgenerator mit Display zeigt Wellenformen und Einstellungen wie Frequenz, Amplitude und Phase für verschiedene Kanäle.

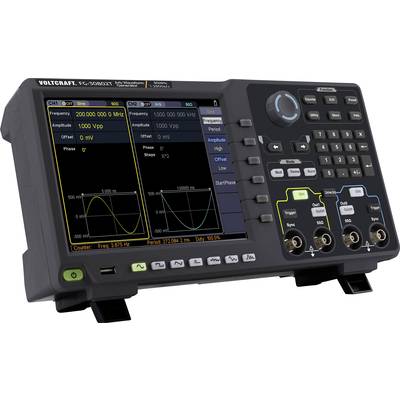

Ein Oszilloskop mit zwei grafischen Wellenformen auf dem Display. Zeigt Messdaten für Frequenz und Amplitude an. Bedienfeld rechtsseitig.

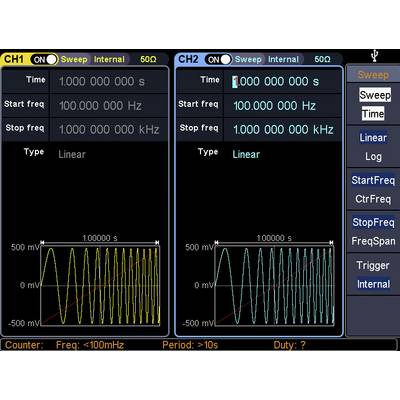

Zwei Oszilloskop-Kanäle zeigen Signalgenerator-Einstellungen; Kanal CH1 in Gelb, CH2 in Blau. Beide auf 'Linear Sweep' eingestellt. Grafiken unten zeigen Sinuswellen.

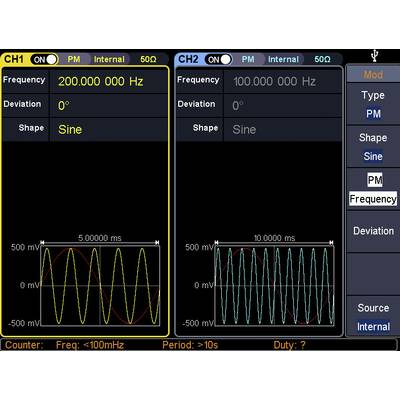

'Oszilloskop zeigt zwei Kanäle CH1 und CH2, beide mit Sinuskurven. CH1: 200.000 kHz, CH2: 100.000 kHz. Gelbe und blaue Wellenformen.'

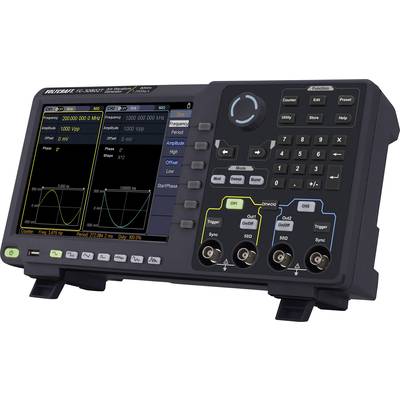

Ein digitales Oszilloskop mit zwei Bildschirmen, die Frequenz- und Amplitudenmessungen anzeigen. Steuerknöpfe und Anschlüsse unten.

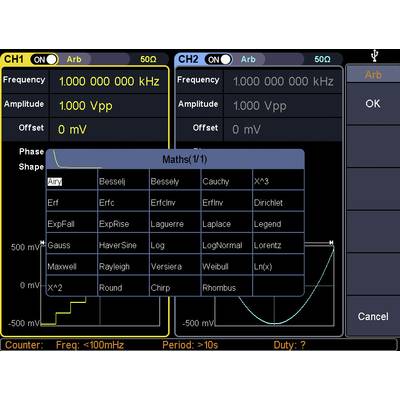

'Oszilloskop-Display mit zwei Kanälen CH1 und CH2. Frequenz, Amplitude und Phaseinstellungen angezeigt. Mathematische Funktionen im Auswahlmenü.'

Rückseite eines Voltcraft Elektronikgeräts mit Warnhinweisen, Anschlüssen und Lüftungsschlitzen.

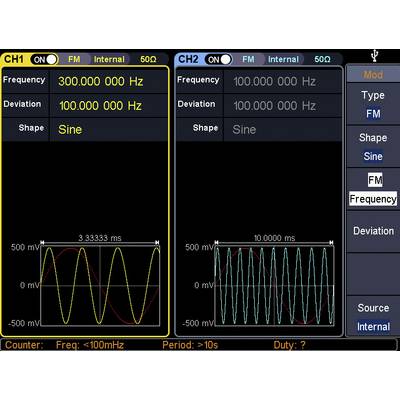

Oszilloskop-Bild mit zwei Kanälen: CH1 zeigt eine Sinuswelle bei 300.000 Hz, CH2 zeigt eine Sinuswelle bei 100.000 Hz. Frequenz und Form variieren.

Zwei Kanäle eines Oszilloskops. Links: CH1 zeigt eine Frequenz von 1.000.000.000 kHz, Amplitude 1.000 Vpp. Rechts: CH2 mit gleichen Werten. Darunter sind Diagramme zu sehen.

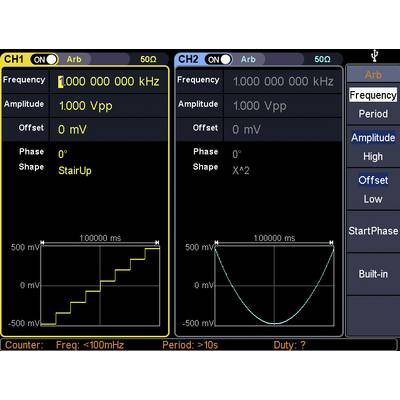

'Ein Oszilloskop zeigt zwei Signale: CH1 mit Treppenfunktion, CH2 mit sinusförmiger Funktion. Frequenz und Amplitude sind einstellbar.'

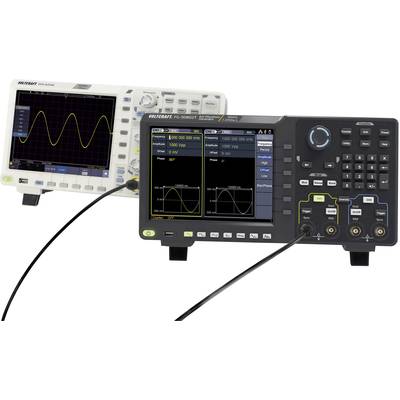

'Oszilloskop und Generator in Aktion'; zeigt Schwingungswellen auf Bildschirm eines Oszilloskops mit verbundenen Kabeln zur Messung.

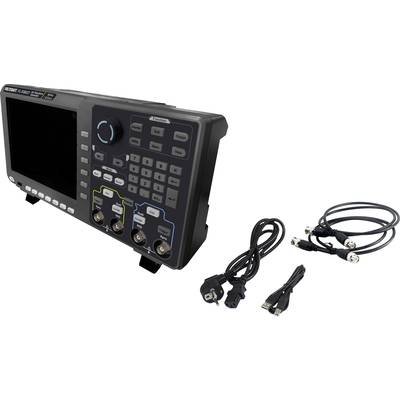

Oszilloskop mit Bildschirm, mehreren Tasten und Anschlüssen. Daneben liegen drei Kabel, darunter Strom- und Verbindungskabel.

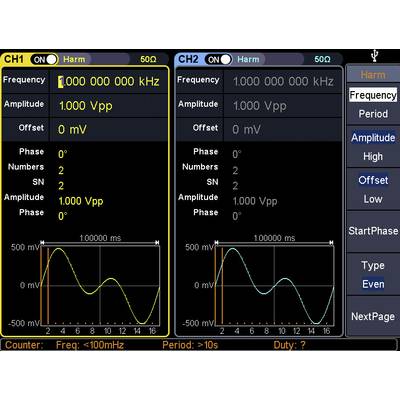

'Oszilloskopanzeige mit zwei Kanälen. CH1 und CH2 zeigen Sinuswellen. Frequenz: 1 kHz, Amplitude: 1 Vpp, Offset: 0 mV.'

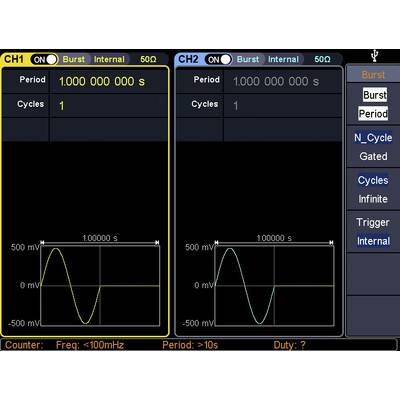

Zwei Oszilloskop-Kanäle zeigen periodische Signale mit unterschiedlicher Burst-Einstellung. Links CH1 mit gelbem Rand, rechts CH2 mit blauem Rand.

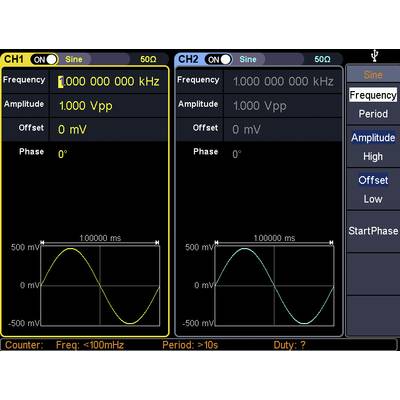

'Oszilloskopanzeige mit zwei Kanälen. Links: CH1 zeigt Frequenz 1 kHz, Amplitude 1 Vpp. Rechts: CH2 ebenfalls 1 kHz, 1 Vpp. Grafen zeigen Sinuswellen.'

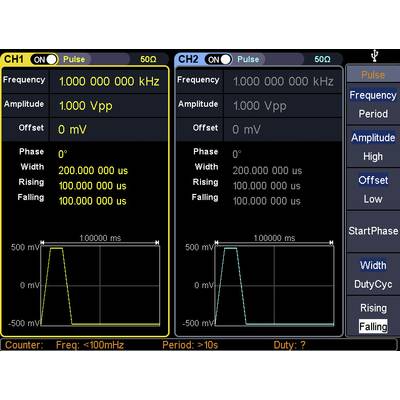

'Oszilloskop-Anzeige: Zwei Kanäle zeigen Pulsformen. CH1 gelb, CH2 blau. Frequenz und Amplitude identisch. Abweichende Breite und Zeiten.'

1/16

Unser Service für Sie

Sofort-Lieferung Mo., 17. Aug.

16 Stück

Anzahl

Stück

Gesamt (CHF 827.89 / Stück)

CHF 827.89

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 74.28

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

FG-30802T 80 MHz Zweikanal-Arbiträr-Signalgenerator mit Touchscreen-Bedienung

Vertikale 14-bit Auflösung
1,25 GS/s Abtastrate, 1 μHz Frequenzauflösung
Arbiträr-Signallängen bis 1 m
20.32cm (8") LCD-Touchscreen 800 x 600
Fortschrittliche DDS-Technologie, 250 MHz Spitzenfrequenzausgabe
Signalausgabe: 6 Grundsignalformen: Sinus, Rechteck, Impuls, Rampe, Rauschen und Oberwellen, 152 eingebaute arbiträre Signalformgruppen
Zahlreiche Modulationsoptionen: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst
Integrierter hochgenauer Frequenzzähler für 100 bis 200 MHz
Unterstützt SCPI

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 80 MHz

Signal-Ausgangsformen: Arbiträr
Rauschen
Puls
Rechteck
Sinus
Dreieck

Frequenz-Bereich Sinus: 1 μHz - 80 MHz

Frequenz-Bereich Rechteck: 1 μHz - 30 MHz

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 μHz - 5 MHz

Frequenz-Bereich ARB: 1 μHz - 50 MHz

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 340 mm x 177 mm

Gewicht: 2.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 80 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation

Messkategorie: CAT II

Breite: 340 mm

Höhe: 177 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: netzbetrieben
230 V/AC

Typ: FG-30802T

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2139575 VOLTCRAFT FG-30802T Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, D

Information

Information 2139575 VOLTCRAFT FG-30802T Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, D

Konformitätserklärung

Konformitätserklärung 2139575 VOLTCRAFT FG-30802T Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, D

Garantiebedingungen

Garantiebedingungen 2139575 VOLTCRAFT FG-30802T Funktionsgenerator netzbetrieben 1 µHz - 80 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, D

Beschreibung

Zweikanal-Arbiträr-Funktionsgenerator FG-30000T mit Touchscreen.

Dieser Arbiträr-Funktionsgenerator produziert dank seiner digitalen Signalerzeugung (DDS-Technologie) stabile, genaue und saubere Ausgangssignale mit einer Bandbreite von 80 MHz, einem Echtzeit-Sampling von 1,25 GS/s (max.) und einer Frequenzauflösung von 1 μHz.

Der Generator beherrscht 6 Basissignalgruppen (Sinus, Rechteck, Rampe, Rauschen und Oberwellen) sowie 152 integrierte Arbiträrsignale (1 μHz - 50 MHz) mit einer vertikalen Auflösung von 14 bit. Darüber hinaus bietet er zahlreiche Modulationsoptionen, unter anderem AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst.

Alle Signalparameter und Einstellungen werden auf einem 8" (20.32cm) großen TFT-LCD-Touchscreen-Display mit 800 x 600 über eine bedienfreundliche grafische Oberfläche angezeigt.

Ausführung

6 Grundsignalformen: Sinus, Rechteck, Impuls, Rampe, Rauschen und Oberwellen, 152 eingebaute arbiträre Signalformgruppen
Zahlreiche Modulationsoptionen: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frequenzbereich: 100 - 200 MHz
Auflösung des Frequenzzählers: 7 Stellen
Signallänge: 2 pts bis 1 Mpts
Kommunikationsschnittstelle: USB Host, USB Gerät, LAN
Eingang: Zähler, externe Modulation, externer Trigger, externer Referenztakt
