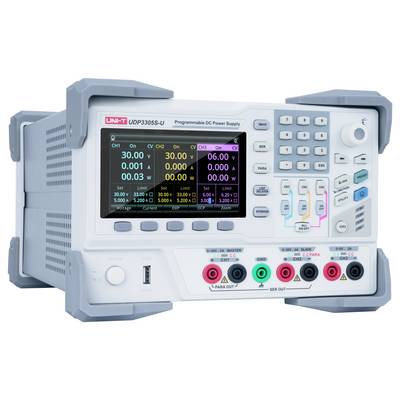

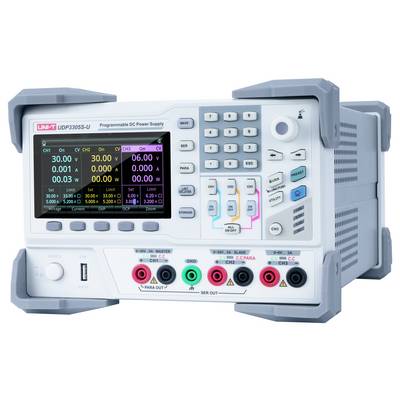

Uni-T UDP3305S-U Labornetzgerät, einstellbar 0 - 32 V 0 - 5 A 348 W USB-Device, USB-Host, RS-232, LAN fernsteuerbar, pro
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
25 Stück
Anzahl
Gesamt (CHF 373.45 / Stück)
CHF
Highlights & Details
UNI-T UDP3305S-U Labornetzgerät Programmierbar 10mV, 1mA 4-Kanal, 328W
- Typ: Linear
- Kanäle: 4
- Gesamtleistung: 360 W
- Ausgangsspannung: CH1/CH2: 0 - 30 V, CH3: 0 - 6 V, CH4: 5 V
- Ausgangsstrom: CH1/CH2: 0 - 5 A, CH3: 0 - 3 A, CH4: 2 A
- Auflösung: 10 mV, 1 mA
- Konnektivität: USB Device, RS-232, LAN, USB Host, Digital I/O
Technische Daten
- Wellenform-Anzeige (Grafikmodus)
- interne serielle/parallele Kopplung von CH1/CH2
- SCPI-Unterstützung
- Überspannungs- und Überstromschutz (OVP/OCP)
- Ferngesteuerte Programmierung über PC
- Typ
UDP3305S-U
- Produkt-Art
Labornetzgerät, einstellbar
- Anzahl Ausgänge
4 x
348 W
- Technologie
linear geregelt
- Schnittstellen
USB-Device
USB-Host
RS-232
LAN
- Besonderheiten
fernsteuerbar
programmierbar
- Abm.
(L x B x H) 347 x 240 x 168 mm
Werksstandard (ohne Zertifikat)
- Eingangsspannung
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Gewicht
10.2 kg
- Anschlüsse

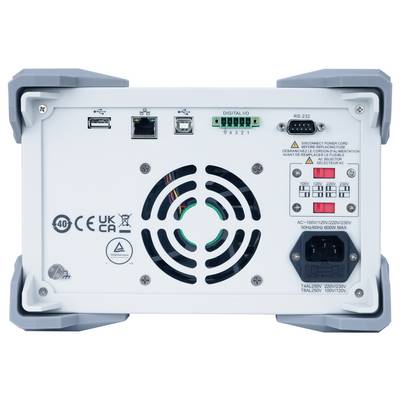

4-mm-Sicherheitsbuchsen (Frontseite), RS232, USB, LAN und I/O-Schnittstellen (Rückseite)
- Ausführung
Tischgerät mit 4,3-Zoll-TFT-LCD-Display
- Ausgangsspannung (max.)
32 V
- Ausgangsspannung (min.)
0 V
- Ausgangsspannung 2 (max.)
32 V
- Ausgangsspannung 2 (min.)
0 V
- Ausgangsspannung 3 (max.)
6 V
- Ausgangsspannung 3 (min.)
0 V
- Ausgangsspannung 4 (max.)
5 V
- Ausgangsspannung 4 (min.)
5 V
- Ausgangsstrom (max.)
5 A
- Ausgangsstrom (min.)
0 A
- Ausgangsstrom 2 (max.)
5 A
- Ausgangsstrom 2 (min.)
0 A
- Ausgangsstrom 3 (max.)
3 A
- Ausgangsstrom 3 (min.)
0 A
- Ausgangsstrom 4 (max.)
2 A
- Ausgangsstrom 4 (min.)
2 A
- Lastausregelung
0,01 %
- Netzregelung
0,01 %
- Typ
Linearregler (Transformator-basiert)
- Breite
240 mm
- Höhe
168 mm
- Länge
347 mm
- Restwelligkeit
Spannung: 350 μVrms / 2 mVpp; Strom: 2 mArms
- Max. Temperatur
40 °C
- Min. Temperatur
0 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3757400 Uni-T UDP3305S-U Labornetzgerät, einstellbar 0 - 32 V 0 - 5 A 348 W USB-Device, USB-Host, RS-232, LAN fernsteuerbar, pro
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3757400 Uni-T UDP3305S-U Labornetzgerät, einstellbar 0 - 32 V 0 - 5 A 348 W USB-Device, USB-Host, RS-232, LAN fernsteuerbar, pro
Beschreibung
Das UDP3305S-U ist ein leistungsstarkes, programmierbares lineares DC-Netzgerät. Sie verfügt über eine übersichtliche LCD-Benutzeroberfläche, hervorragende Leistungsparameter sowie vielfältige Analysefunktionen und Kommunikationsschnittstellen. Die Serie erfüllt unterschiedlichste Testanforderungen und ist darauf ausgelegt, eine kosteneffiziente Lösung für DC-Netzgeräte in den Bereichen Ausbildung, Forschung und Industrie bereitzustellen.
Ausführung

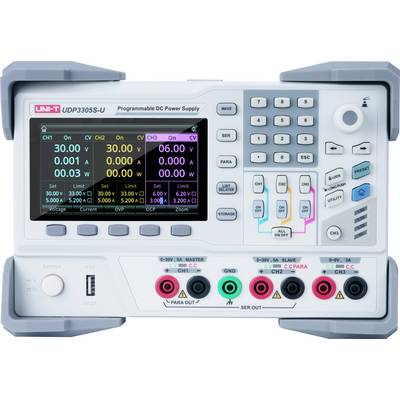

- LCD-Benutzeroberfläche: 4,3" HD-Display mit übersichtlicher Anzeige von Soll- und Istwerten sowie Schutzparametern
- List-/Delay-Funktion: Bis zu 2048 Datensätze und 99.999 Zyklen für automatisierte Testabläufe
- Serien-/Parallelschaltung per Knopfdruck: Einfache Kopplung von CH1 und CH2 ohne externe Verkabelung
- Vielfältige Fernsteuerungsschnittstellen: RS-232, LAN, USB und Digital I/O für flexible Remote-Steuerung
Lieferumfang
- UDP3305S-U x 1
- Netzkabel x 1
- USB-Kabel x 1
- 5 pin Steckerx 2
Hinweise
Weitere Modelle:
-UDP3305S-E: 4 Kanäle, 328 W Gesamtleistung, Ausgangsspannung: CH1/CH2: 0 - 30 V, CH3: 0 - 6 V, CH4: 5 V, Ausgangsstrom: CH1/CH2: 0 -~ 5 A, CH3: 0 - 3 A, CH4: 2 A, 10 mV, 1 mA Auflösung, weniger als 0,3 % + 10 mV / weniger als 0,2 % + 5 mA Einstellgenauigkeit.
-UDP3305S: 4 Kanäle, 328 W Gesamtleistung, Ausgangsspannung: CH1/CH2: 0 - 30 V, CH3: 0 - 6 V, CH4: 5 V, Ausgangsstrom: CH1/CH2: 0 - 5 A, CH3: 0 - 3 A, CH4: 2 A, 1 mV, 1 mA Auflösung, weniger als 0,3 % + 10 mV / weniger als 0,2 % + 5 mA Einstellgenauigkeit.
