Name: Überwachungsrelais 160 - 690 V/AC 2 Wechsler Siemens 3UG4513-1BR20 1 St.
Brand: Siemens
SKU: 502497
Availability: InStock

Ein Schaltschrank mit mehreren Kabeln und elektronischen Komponenten, darunter ein Hauptschalter mit einem farbigen Drehknopf.

Technische Zeichnung eines rechteckigen Gehäuses mit Abmessungen: Höhe 91,6 mm, Breite 22,5 mm, Tiefe 85,9 mm, Seitenansicht 5,1 mm.

1/2

Anwendungsbild

Produkt-Art

Überwachungsrelais

Funktionen

Phasenfolge

Phasenausfall

Asymmetrie

Unterspannung

Betriebsspannung max.

690 V/AC

Kontaktart

2 Wechsler

Typ

3UG4513-1BR20

Datenblatt (PDF)

Sofort-Lieferung Do., 22. Okt.

5 Stück

Anzahl

Stück

Gesamt (CHF 153.95 / Stück)

CHF 153.95

inkl. MwSt.

nur CHF 20.00

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Analoges Überwachungsrelais, Phasenausfall und -Folge Asymmetrie 20% fest

Analog monitoring relay - 3-pole

Technische Daten

Hysterese: 5 %; Asymmetrie (Referenz): 20 %; Befestigungsart: Schnappbefestigung

Produkt-Art: Überwachungsrelais

Typ: 3UG4513-1BR20

Funktionen: Phasenfolge
Phasenausfall
Asymmetrie
Unterspannung

Besonderheiten: mit Weitbereichselektronik

Betriebsspannung: 690 V/AC

Betriebsspannung min.: 160 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 160 - 690 V/AC

Einstellbereich Strom (min.): 1 A

Einstellbereich Strom (max.): 3 A

Einstellbereich (Strom): 1 - 3 A

Kontaktart: 2 Wechsler

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 1.0E7

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 92 mm

Tiefe: 91 mm

Abm.: (L x B x H) 86 x 22.5 x 92 mm

Inhalt: 1 St.

Gewicht: 145.2 g

Herstellerfarbe: Grau

Länge: 86 mm

: 22.5

: 92 mm

: 91 mm

: TRUE

: TRUE

: TRUE

: TRUE

: FALSE

: TRUE

: Schraubanschluss

: AC

: 0

: 0

: 2

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Betriebsspannung max.

Überwachungsrelais 160 - 690 V/AC 2 Wechsler Siemens 3UG4513-1BR20 1 St.

Bestell-Nr.:502497

Sofort-Lieferung Do., 22. Okt.

5 StückConrad Electronic

Dieser Artikel

Phasenfolge

2 Wechsler

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Überwachungsrelais 160 - 690 V/AC 1 Wechsler, 1 Wechsler Siemens 3UG4615-1CR20 Piece 1 St.

Bestell-Nr.:502500

Sofort-Lieferung Do., 22. Okt.

3 StückConrad Electronic

Phasenfolge

1 Wechsler

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Überwachungsrelais 160 - 690 V/AC 2 Wechsler Siemens 3UG4614-1BR20 Piece 1 St.

Bestell-Nr.:502498

Lieferung Fr., 20. Nov.

Conrad Electronic

Phasenfolge

2 Wechsler

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Siemens 3UG4501-1AW30 Piece 1 St.

Bestell-Nr.:502485

Sofort-Lieferung Do., 22. Okt.

4 StückConrad Electronic

Füllstandsüberwachung

1 Wechsler

240 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Siemens 3UG4622-1AW30 Piece 1 St.

Bestell-Nr.:502521

Sofort-Lieferung Do., 22. Okt.

35 StückConrad Electronic

1-Phase

1 Wechsler

240 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Siemens 3UG4631-1AW30 1 St.

Bestell-Nr.:502508

Sofort-Lieferung Do., 22. Okt.

4 StückConrad Electronic

1-Phase

1 Wechsler

240 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Siemens 3UG4651-1AW30 1 St.

Bestell-Nr.:502513

Lieferung Fr., 20. Nov.

Conrad Electronic

Drehzahlunterschreitung

1 Wechsler

240 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 235.95^*

Überwachungsrelais 90 - 690 V/AC 1 Wechsler Siemens 3UG4641-1CS20 Piece 1 St.

Bestell-Nr.:502512

Lieferung Di., 17. Nov.

126 StückConrad Electronic

Cos phi-Überwachung

1 Wechsler

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Überwachungsrelais 1 Wechsler Siemens 3UG4632-1AA30 1 St.

Bestell-Nr.:502509

Nicht verfügbar

Conrad Electronic

1-Phase

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 171.95^*

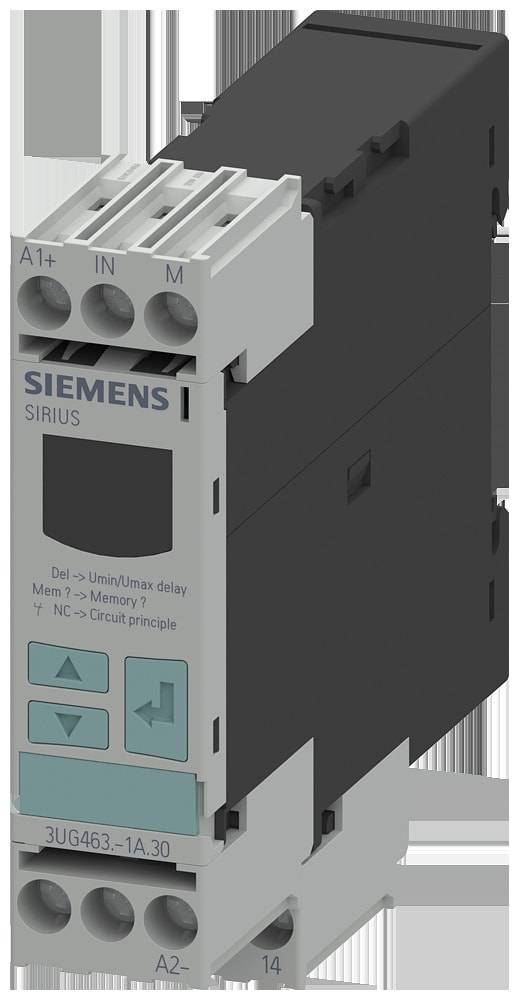

Überwachungsrelais 24, 24 - 240, 240 V/DC, V/AC 1 Wechsler Siemens 3UG4632-1AW30 Piece 1 St.

Bestell-Nr.:502511

Nicht verfügbar

Conrad Electronic

1-Phase

1 Wechsler

240 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 195.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 502497 Überwachungsrelais 160 - 690 V/AC 2 Wechsler Siemens 3UG4513-1BR20 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 502497 Überwachungsrelais 160 - 690 V/AC 2 Wechsler Siemens 3UG4513-1BR20 1 St.

Beschreibung

!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5514-1BR20 PHAS.AUSF.U.-FOL EINST.UNT.SP Analoges Überwachungsrelais Phasenausfall und-Folge einstellbare Unterspannung Asymmetrie 20% fest 3 x 160 bis 690 V AC 50 bis 60Hz Hysterese 5% fest Verzögerungszeit 0-20 s 2 Wechsler Schraubanschluss Analog einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie und/oder Unterspannung, z. B. bei ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.
Weltweiter Einsatz durch internationale Zertifikate. Unterschiedliche Varianten ermöglichen anwendungsfallbezogene Produktauswahl. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Alle Ausführungen mit abnehmbaren Anschlussklemmen.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Varianten mit Weitspannungsbereich ohne Hilfsspannung sind in allen Netzen der Welt einsetzbar.
Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.
SIRIUS Relais - ein Programm für alle Fälle.
