Überlastrelais Siemens 3RU2126-1HB0 1 St.

Ein elektronisches Überlastrelais von Siemens, Modell Sirius, mit Bedienknöpfen und Anschlussklemmen, zum Schutz von Elektromotoren.

Abbildung ähnlich

'Ein geöffneter Schaltschrank mit mehreren Reihen elektronischer Komponenten und Kabeln, die für die Steuerung verwendet werden.'

Mechanischer Aufbau eines Sicherheitssystems: umfasst Träger, thermischen Überlastrelais, Resetmechanismen und Zubehör.

Technische Zeichnung eines Schalters mit Beschriftungen: 'TEST', 'RESET', 'STOP' bei 95 bis 98 und Anschlüssen 2/T1, 4/T2, 6/T3.

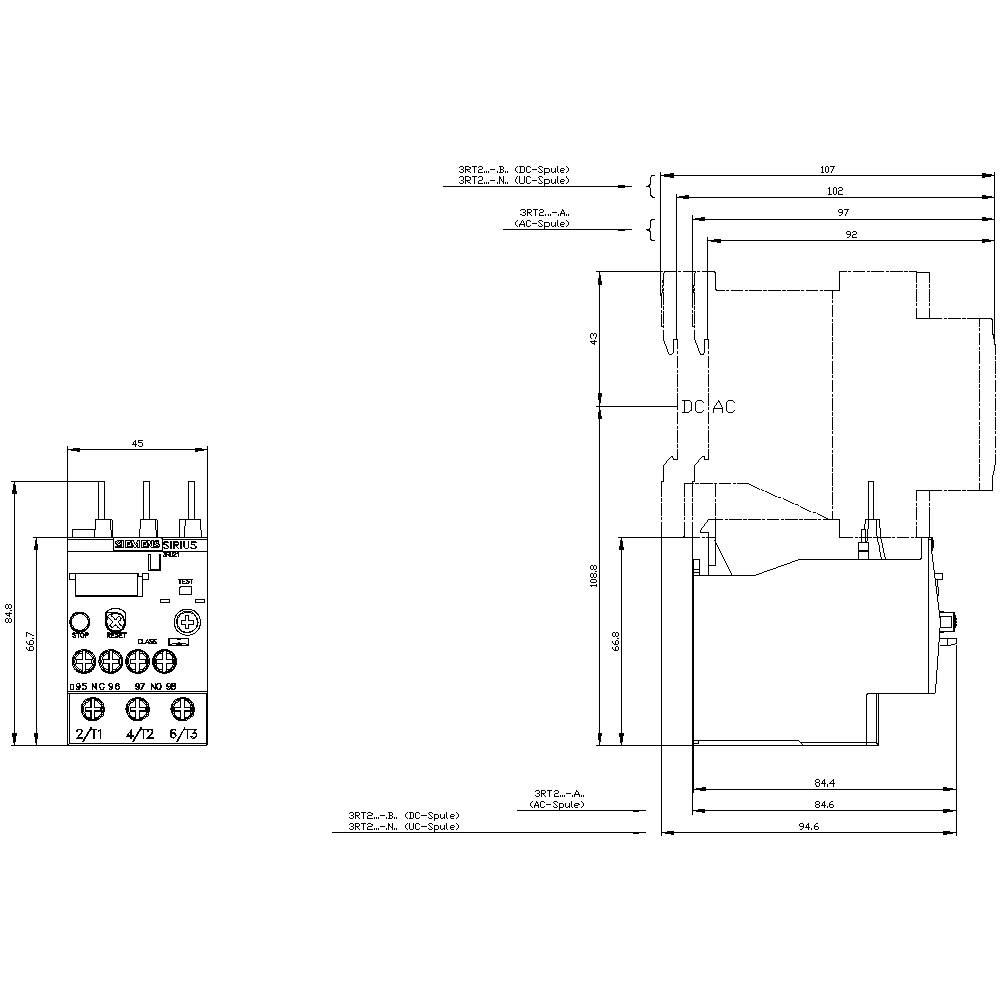

Technische Zeichnung eines elektrischen Schalters mit Maßangaben in Millimetern. Ansicht von vorne und von der Seite mit technischen Details.

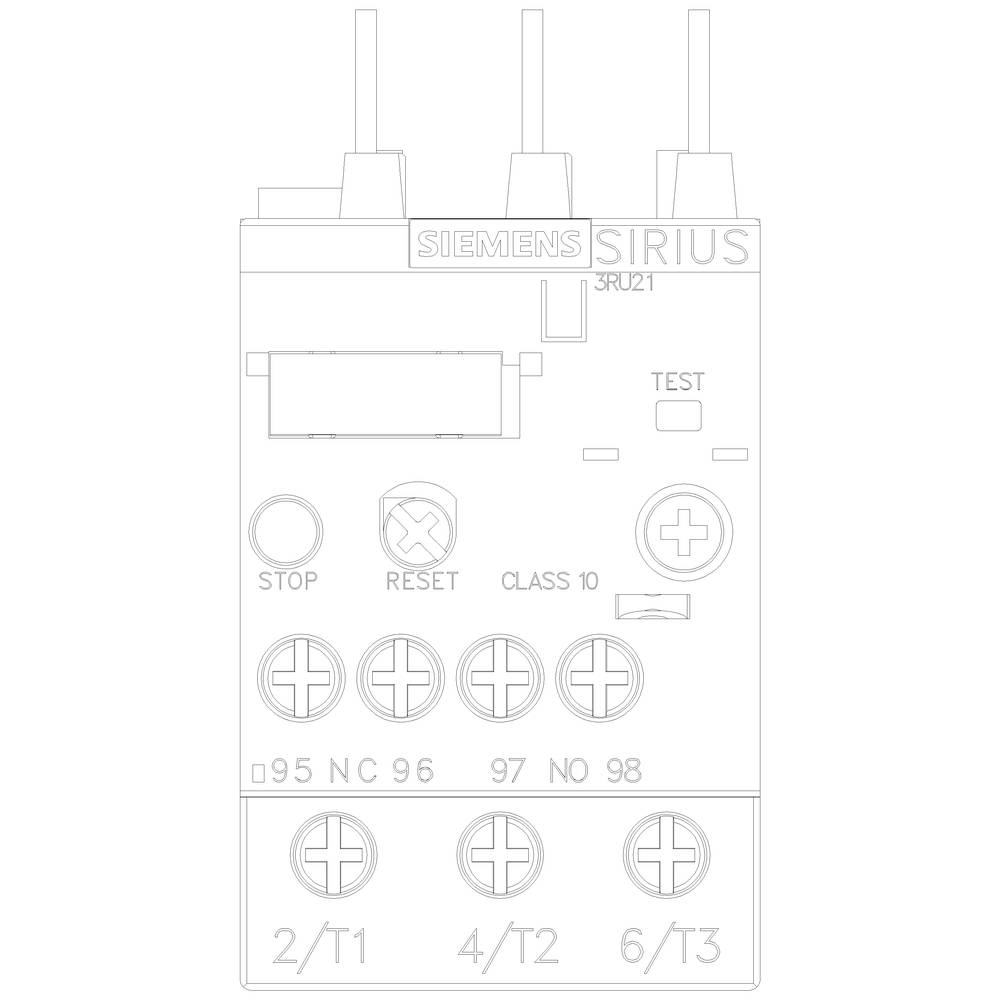

Technische Zeichnung eines Siemens Sirius Überlastrelais, zeigt Anschlüsse und Steuerungselemente mit Stop-, Reset- und Testknopf.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2126-1HB0

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Anzahl

Stück

Gesamt (CHF 66.56 / Stück)

CHF 66.56

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 5,5-8,0A Motorschutz S0, Class 10, Schützanbau

Anbaumotorschutzrelais,Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,SIRIUS,Schraubmotorschutzrelais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2126-1HB0

Baugröße: S0

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 5.5 A

Einstellbereich Strom (max.): 8.0 A

Einstellbereich (Strom): 5.5 - 8.0 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 85 mm

Abm.: (B x H x T) 45 x 85 x 85 mm

Inhalt: 1 St.

Gewicht: 0.1760 kg

AWG max.: 8

AWG min.: 16

Nennstrom: 8 A

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1730720 Überlastrelais Siemens 3RU2126-1HB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730720 Überlastrelais Siemens 3RU2126-1HB0 1 St.

Beschreibung

Überlastrelais 5,5...8,0 A thermisch für Motorschutz Baugröße S0, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
