Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4WB0 1 St.

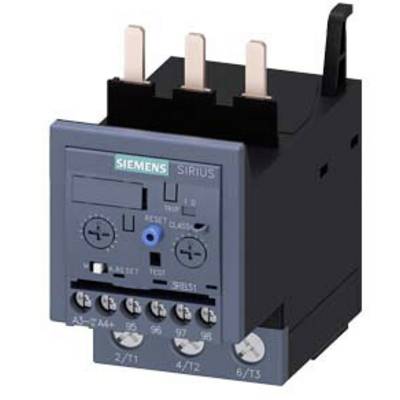

Ein Siemens Sirius Überlastrelais mit drei Anschlüssen oben. Das Gerät hat Regler und Schraubanschlüsse zur Steuerung elektrischer Geräte.

Abbildung ähnlich

Server-Schrank mit offenem Tür, zeigt organisierte Kabel und Netzwerkgeräte. Geeignet für IT-Infrastruktur und Datenmanagement.

'Diagramm zeigt einen elektronischen Überlastrelais und Zubehörteile mit farbigen Linien, die Anschlüsse und Komponenten verbinden.'

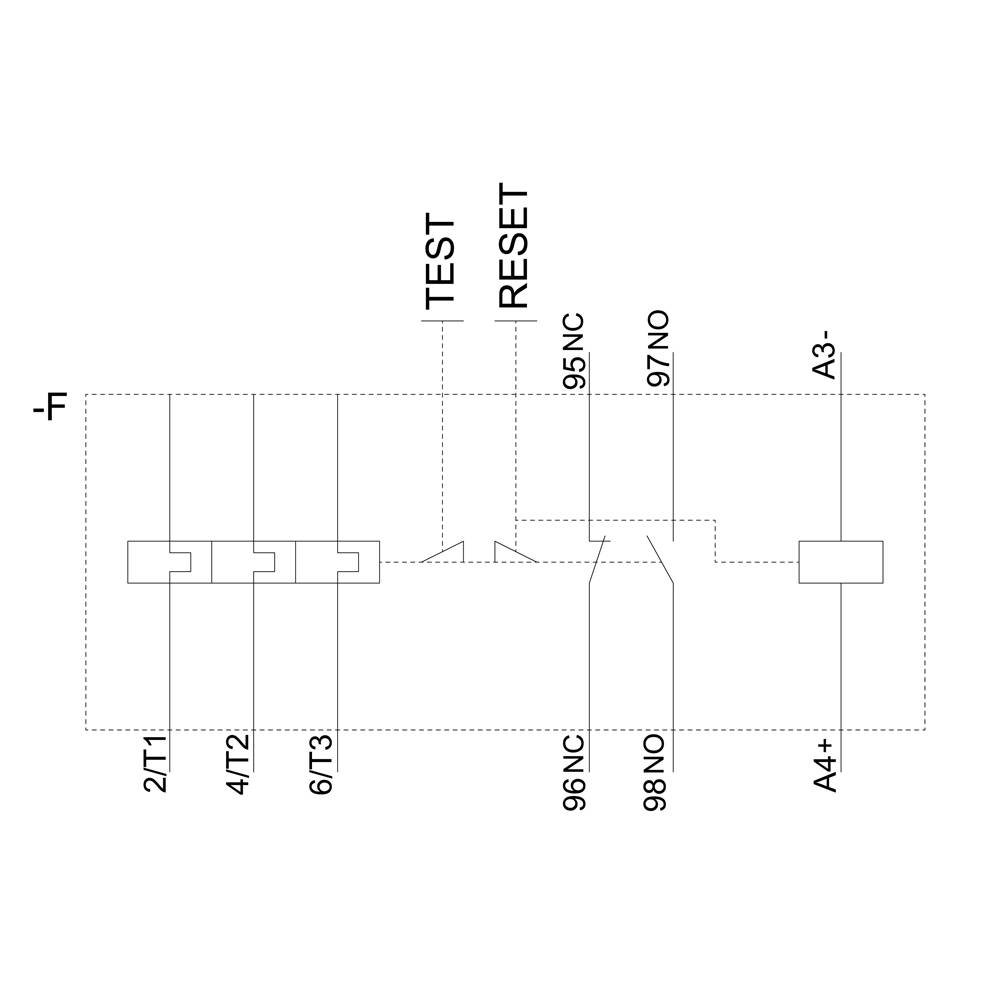

Schaltplan eines elektrischen Relais: Zeigt vier Spulen, Beschriftungen 'TEST' und 'RESET', Verbindungen zu Kontakten 2/T1, 4/T2, 6/T3, 96 NC, 95 NC, 97 NO, 98 NO, A3-, A4+.

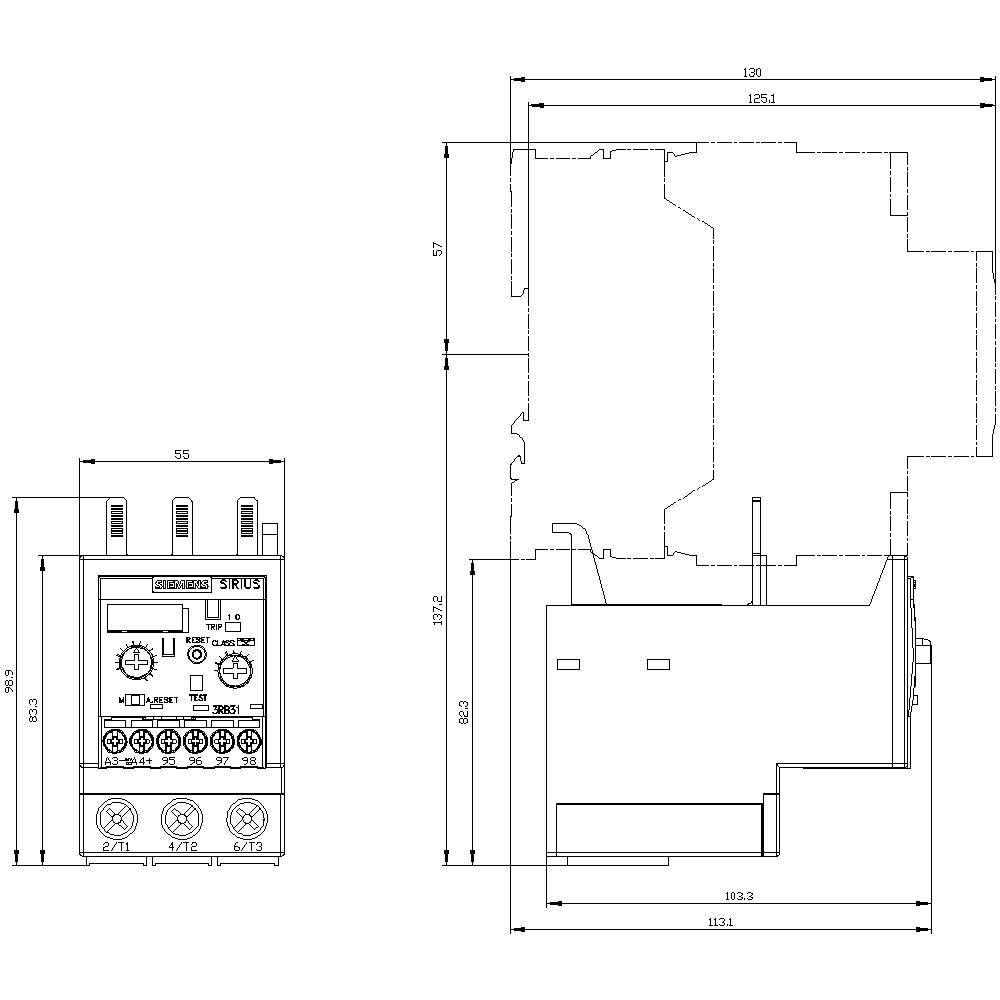

Technische Zeichnungen eines elektronischen Geräts mit Abmessungen in Millimetern, Vorder- und Seitenansicht.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3133-4WB0

Baugröße

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

Anzahl

Stück

Gesamt (CHF 279.32 / Stück)

CHF 279.32

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 20-80A für Motorschutz Baugr. S2, Class 5E-30E

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher bei senkrechter Berührung von vorn nach IEC 60529
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3133-4WB0

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 20 A

Einstellbereich Strom (max.): 80 A

Einstellbereich (Strom): 20 - 80 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 99 mm

Abm.: (L x B x H) 104 x 55 x 99 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 80 A

Länge: 104 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699089 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4WB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699089 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4WB0 1 St.

Beschreibung

Überlastrelais 20...80 A elektronisch für Motorschutz Baugröße S2, CLASS 5E...30E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
