Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4SE0 1 St.

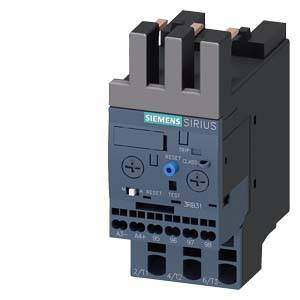

Dieses Bild zeigt ein Siemens SIRIUS Gerät, vermutlich ein Relais oder Schütz, mit verschiedenen Anschlussklemmen und Schaltknöpfen.

Abbildung ähnlich

Ein geöffneter Serverschrank zeigt verschiedene elektronischen Komponenten und Kabel, organisiert in Regalen mit sichtbaren Anschlüssen.

'Diagramm einer elektrischen Schaltanlage mit beschriebenen Komponenten: Träger, Überstromrelais, Zubehör, Drahtauslöser, Abdeckung, RESET, Drucktaster.'

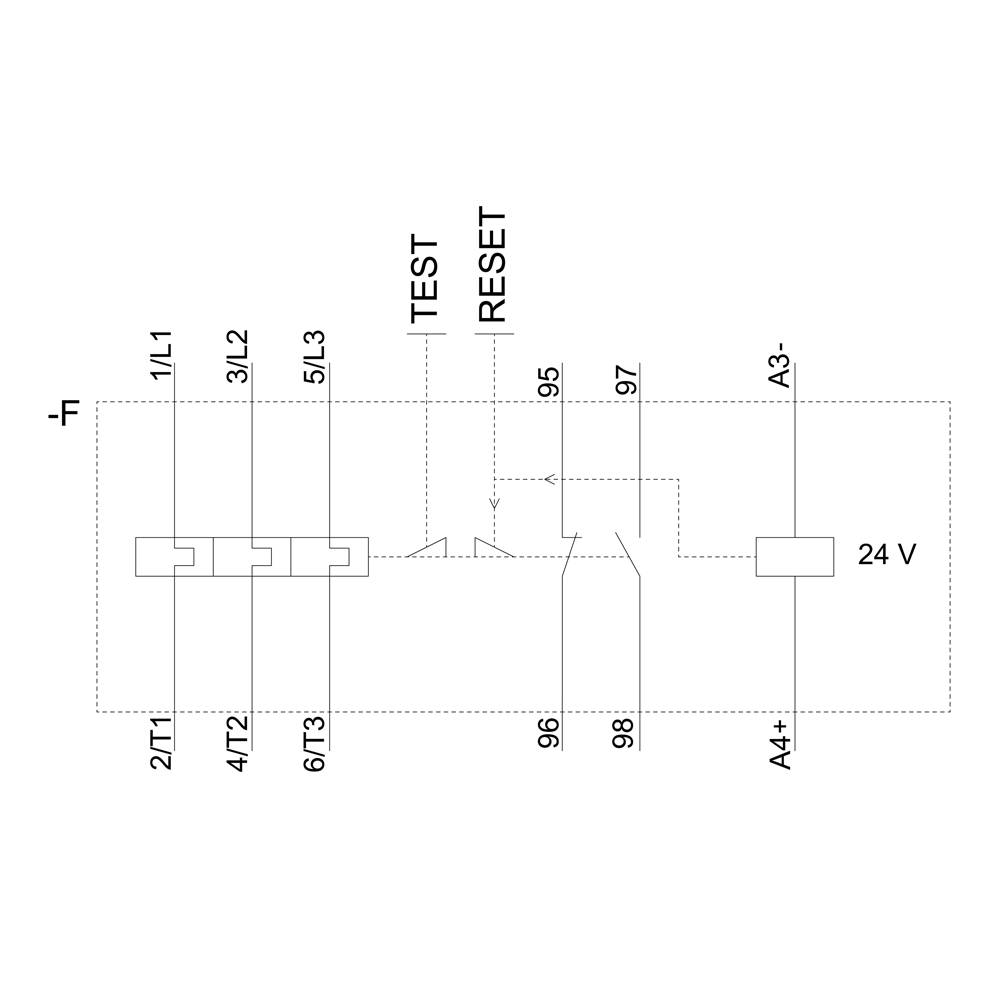

Schaltschema einer elektrischen Schaltung mit Bezeichnungen: 'TEST', 'RESET'. Eingänge gekennzeichnet mit 1L1, 3L2, 5L3; Ausgänge mit 2T1, 4T2, 6T3 und 24V an A3-, A4+.

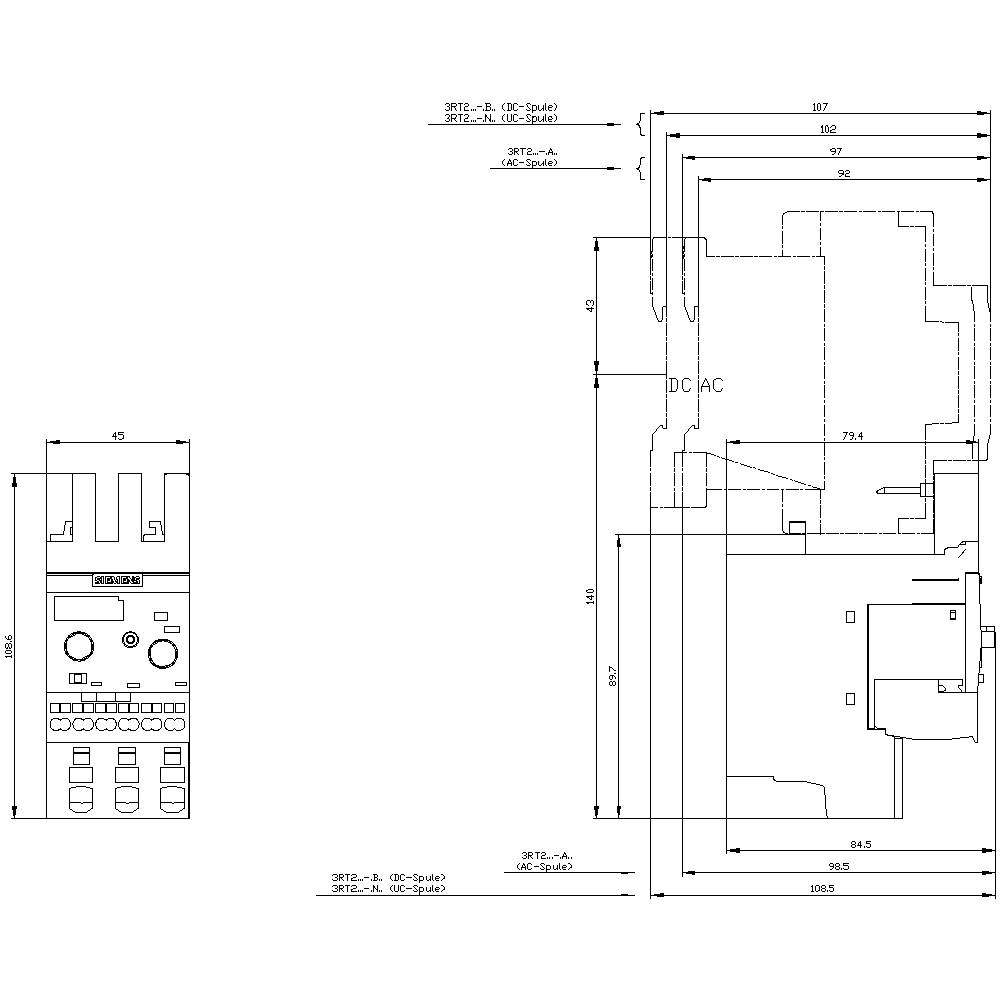

'Detaillierte technische Zeichnung eines elektrischen Schalters mit Abmessungen in Millimetern. Enthält Höhen-, Breiten- und Tiefenmaße.'

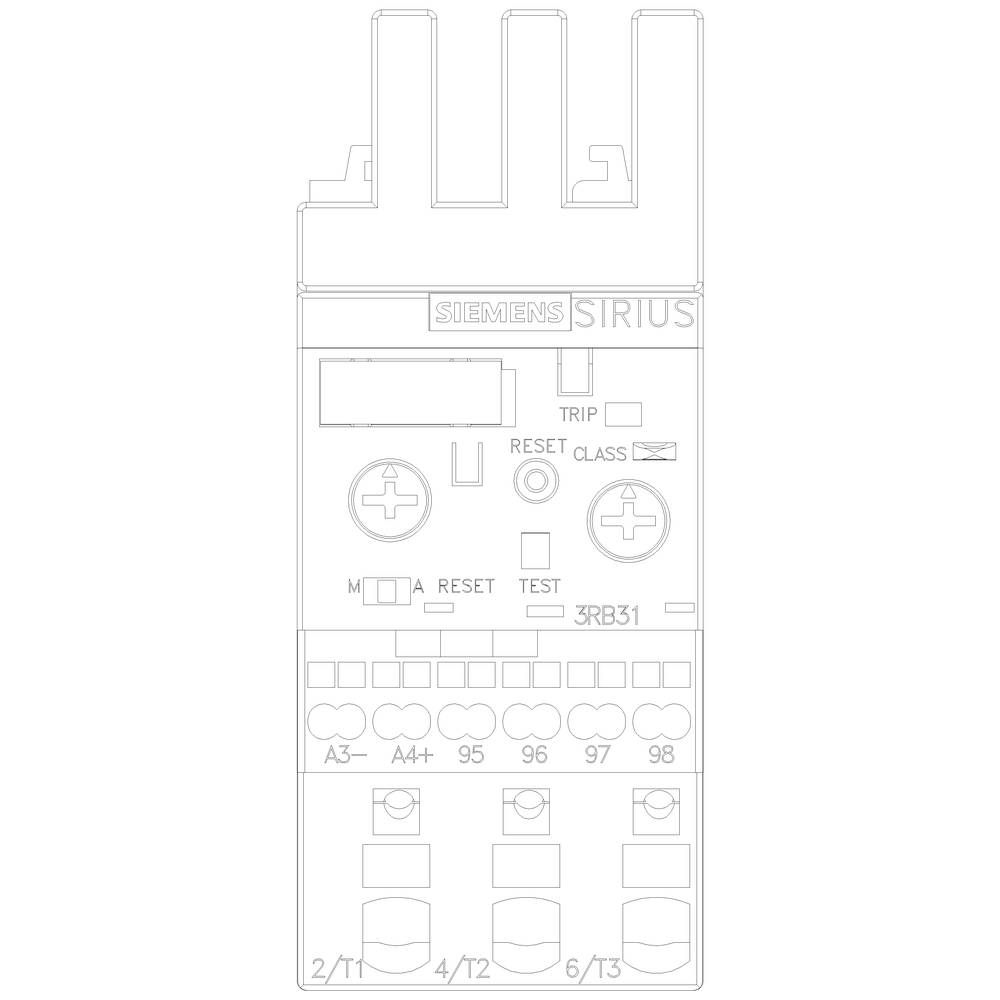

Elektrisches Schaltgerät von Siemens, Typ Sirius 3RB31, zeigt Bedienelemente für Test, Reset und Anschlüsse.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3123-4SE0

Baugröße

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

Anzahl

Stück

Gesamt (CHF 172.02 / Stück)

CHF 172.02

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 3-12A Motorschutz S0, Class 5-30, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3123-4SE0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 109 mm

Abm.: (L x B x H) 85 x 45 x 109 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 18

Nennstrom: 12 A

Länge: 85 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Federzuganschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743256 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4SE0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743256 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4SE0 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S0, CLASS 5...30 Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
