Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3036-1UW1 1 St.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt geordnete, installierte Elektrokomponenten und Verkabelungen für industrielle Steuerungssysteme.

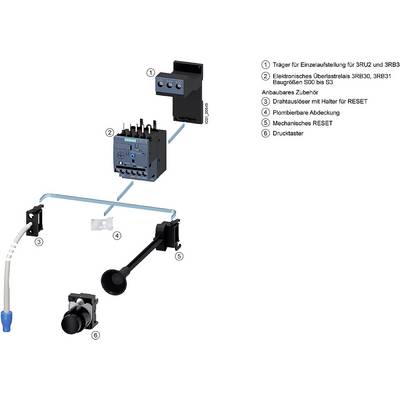

'Elektronisches Überlastrelais mit Zubehör und Montagedetails: Träger, Drahtauslöser, Plombierbare Abdeckung, Mechanisches Reset, Drucktaster.'

Technische Zeichnung eines Schaltplans mit den Hauptpunkten 'TEST', 'RESET', '95 NC', '96 NC', '97 NO', '98 NO' deutlich gekennzeichnet.

Technische Zeichnung eines Siemens Sirius Steuerrelais, Vorder- und Seitenansicht mit Maßangaben in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3036-1UW1

Baugröße

Datenblatt (PDF)

Lieferung Di., 8. Dez. 2026

Anzahl

Stück

Gesamt (CHF 155.37 / Stück)

CHF 155.37

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 12,5-50A für Motorschutz, Class 10E

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3036-1UW1

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 12.5 A

Einstellbereich Strom (max.): 50 A

Einstellbereich (Strom): 12.5 - 50 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 81 mm

Abm.: (L x B x H) 109 x 55 x 81 mm

Inhalt: 1 St.

AWG max.: 14

AWG min.: 20

Nennstrom: 50 A

Länge: 109 mm

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Durchsteckstromwandler

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700044 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3036-1UW1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700044 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3036-1UW1 1 St.

Beschreibung

Überlastrelais 12,5...50 A elektronisch für Motorschutz Baugröße S2, CLASS 10E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
