Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1PB0 1 St.

'Siemens SIRIUS Relais', ein elektrisches Relais mit einstellbaren Einstellungen, umgeben von Anschlussklemmen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Ebenen elektrischer Komponenten und Verkabelungen, hauptsächlich blauer und schwarzer Farbton.

'Diagramm eines elektronischen Überlastrelais-Systems mit Zubehör. Enthält Anschlussübersicht und Komponenten wie Drücker und Abdeckungen.'

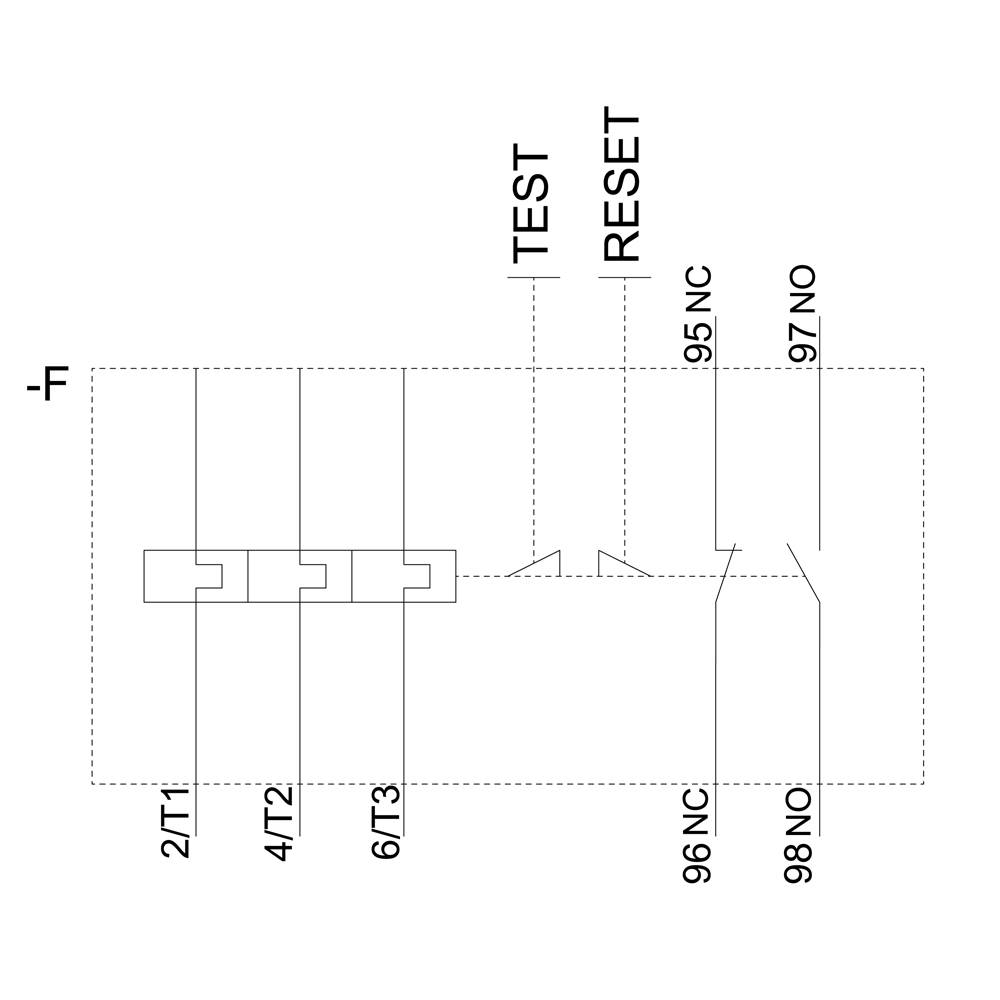

Schaltplan zeigt einen Motor-Überlastschutz mit Test- und Reset-Schalter, nummerierte Anschlüsse T1, T2, T3, NC und NO.

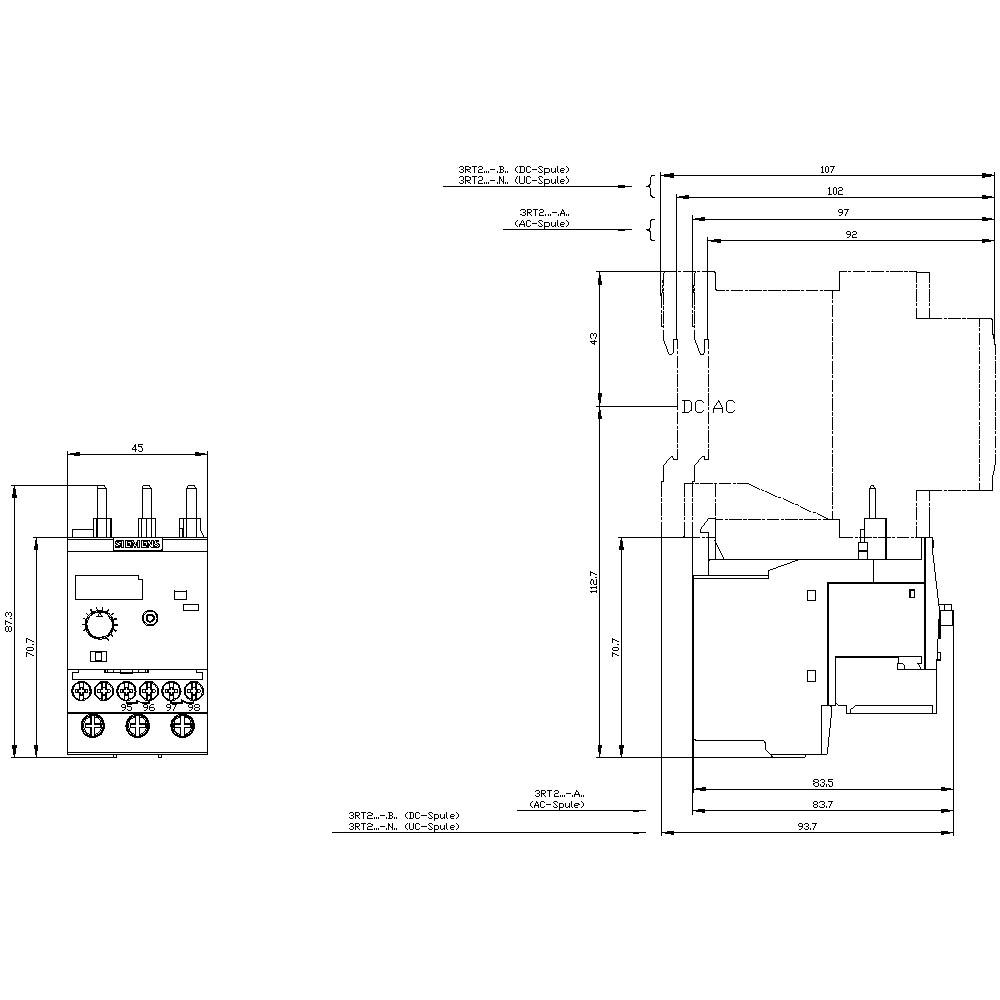

Technische Zeichnung eines elektrischen Geräts mit detaillierten Abmessungen und Beschriftungen, Fokus auf Anschlüsse und Steuerungselemente.

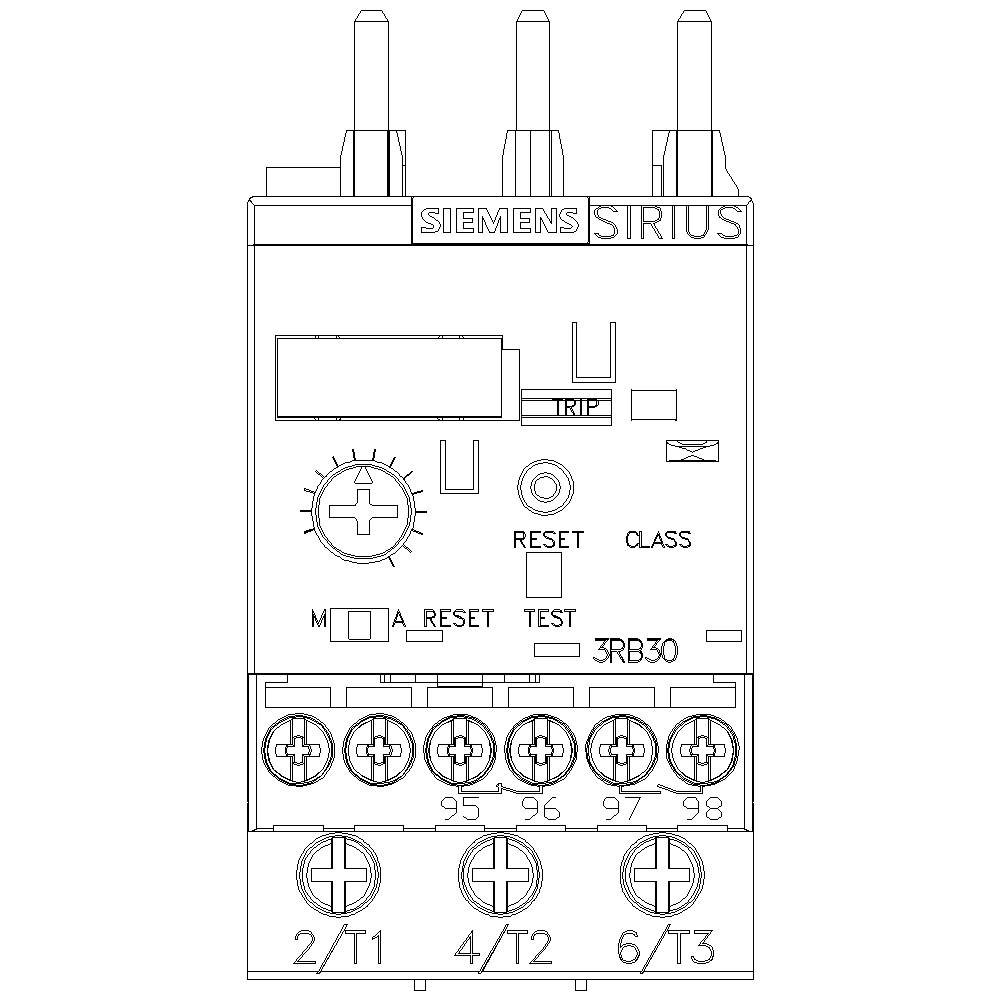

Elektronischer Überlastrelais von Siemens, Modell SIRIUS 3RB30, zeigt Schalter, Knöpfe und Anschlussklemmen für elektrische Verdrahtung.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3026-1PB0

Baugröße

Datenblatt (PDF)

Lieferung Mi., 9. Dez. 2026

Anzahl

Stück

Gesamt (CHF 112.81 / Stück)

CHF 112.81

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 1-4A Motorschutz S0, Class 10, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3026-1PB0

Baugröße: S0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 1 A

Einstellbereich Strom (max.): 4 A

Einstellbereich (Strom): 1 - 4 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 16

Nennstrom: 4 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702894 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1PB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702894 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1PB0 1 St.

Beschreibung

Überlastrelais 1...4 A elektronisch für Motorschutz Baugröße S0, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
