Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1TE0 1 St.
Brand: Siemens
SKU: 1742044
Availability: BackOrder

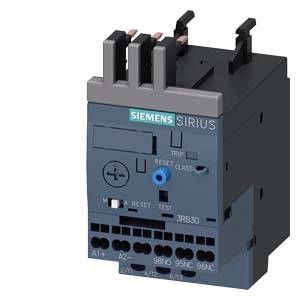

Siemens Sirius Überlastrelais mit drei Anschlüssen oben, Beschriftungen für Tasten und Anschlüsse sichtbar, blaues Testknopf.

Ein geöffneter Schaltschrank mit mehreren Regalen, auf denen elektrische Komponenten und Verkabelungen organisiert sind.

'Diagramm zeigt elektrische Komponenten: Träger, Überlastrelais, Zubehör, Drahtauslöser, Abdeckung, Reset-Mechanismus, Drucktaster.'

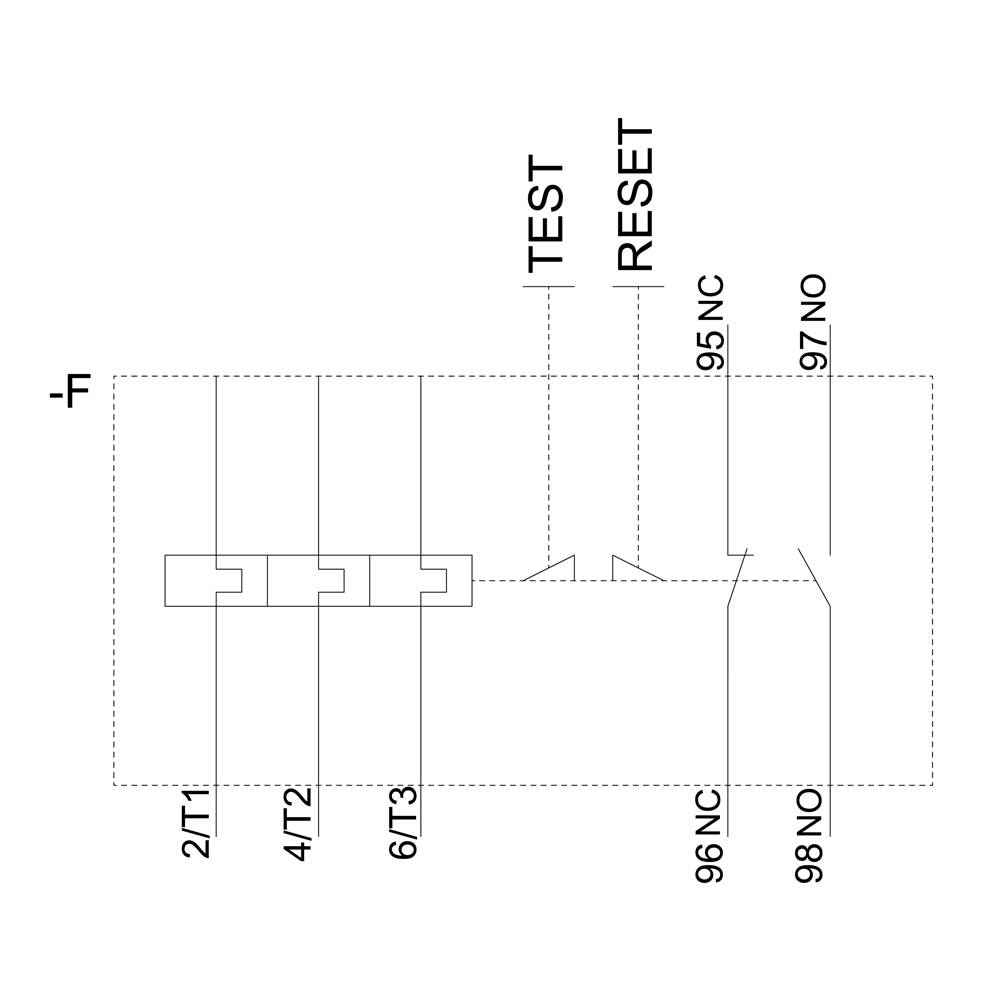

Schaltplan eines elektrischen Geräts mit den Bezeichnungen 'Test' und 'Reset'. Anschlüsse: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

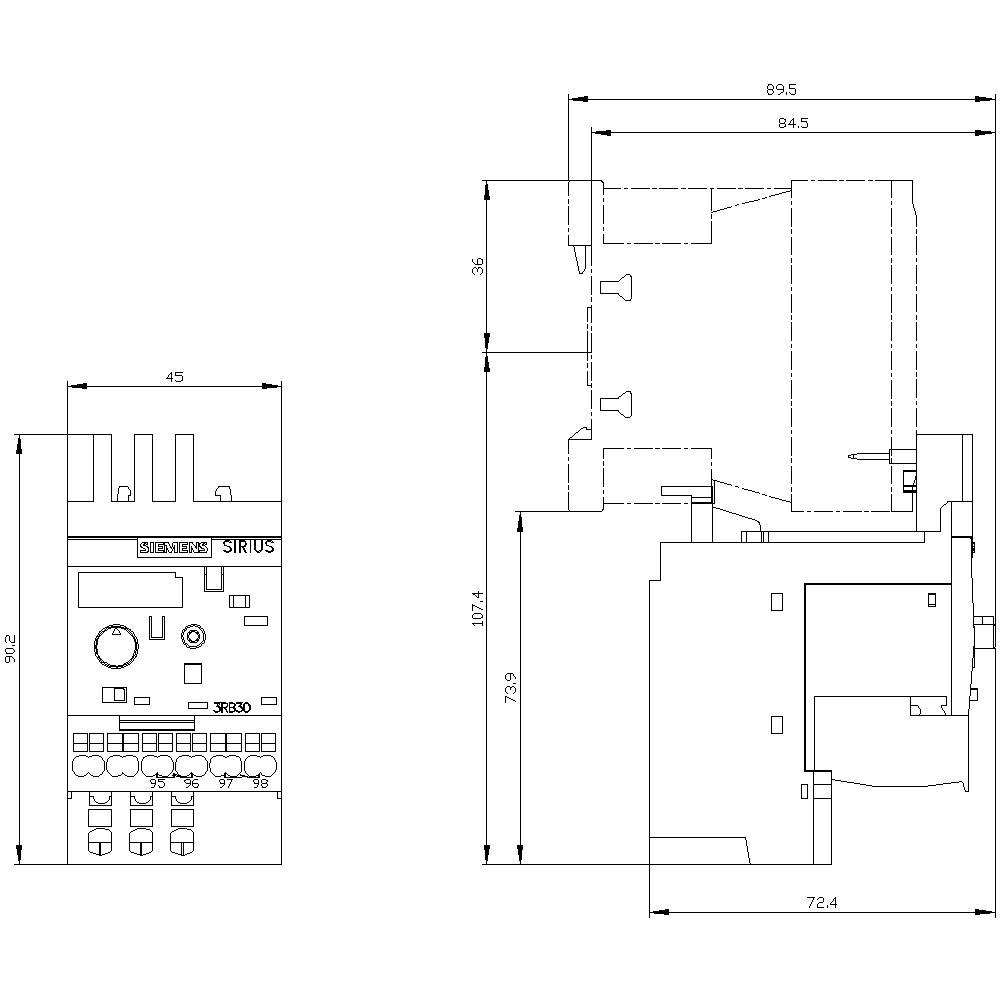

Technische Zeichnung eines elektrischen Schaltgeräts mit Abmessungen: 45 x 90,2 mm (Frontansicht) und 72,4 x 107,4 mm (Seitenansicht).

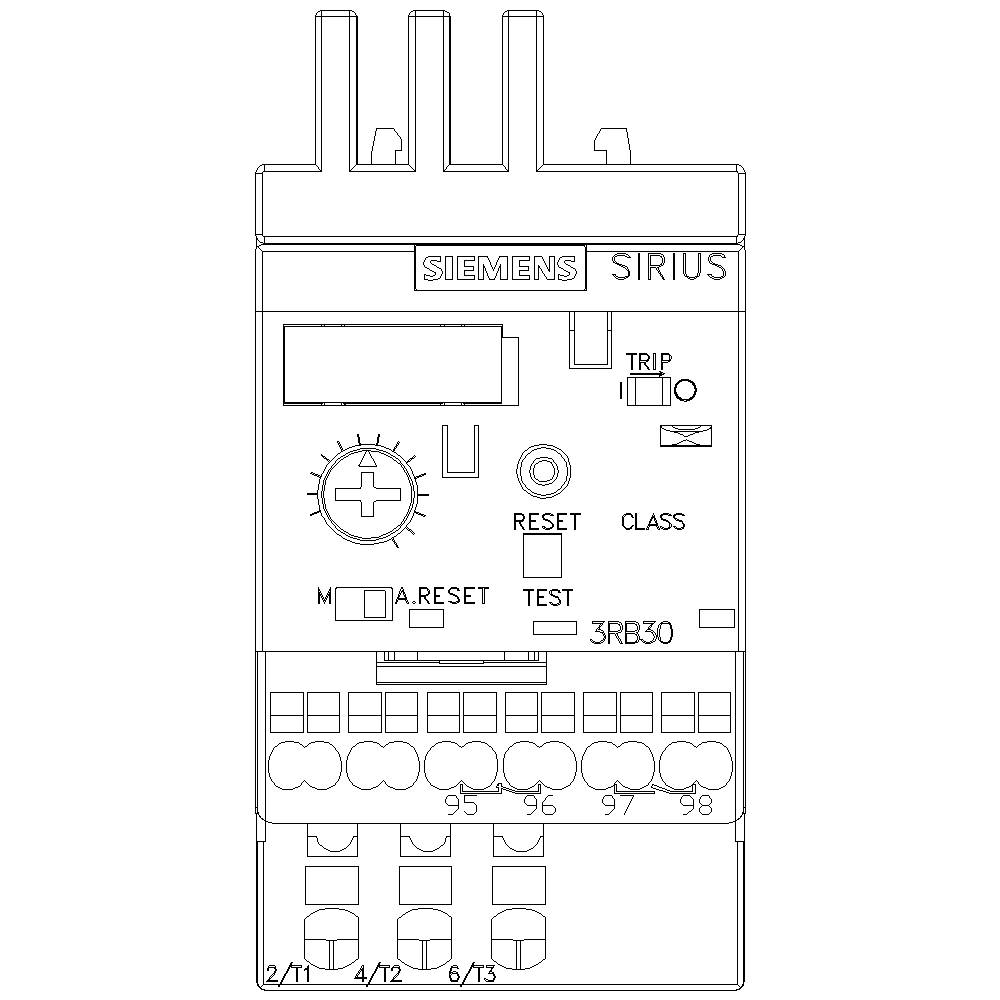

Diagramm eines Siemens SIRIUS 3RB30 Überlastrelais. Zeigt Bedienelemente wie Test- und Resetknopf, sowie Anschlüsse und LEDs.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3016-1TE0

Baugröße

S00

Datenblatt (PDF)

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 93.95 / Stück)

CHF 93.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 4-16A Motorschutz S00, Class 10, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3016-1TE0

Baugröße: S00

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 4 A

Einstellbereich Strom (max.): 16 A

Einstellbereich (Strom): 4 - 16 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 72 mm

Abm.: (L x B x H) 90 x 45 x 72 mm

Inhalt: 1 St.

Gewicht: 225.00

AWG max.: 12

AWG min.: 20

Nennstrom: 16 A

Länge: 90 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Funktionen

Kontaktart

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Mi., 18. Nov.

Conrad Electronic

Auswerteeinheit

Monostabil

2 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Mi., 18. Nov.

Conrad Electronic

Auswerteeinheit

Überlast

2 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Mi., 18. Nov.

Conrad Electronic

Auswerteeinheit

Überlast

2 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 449.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Mi., 18. Nov.

Conrad Electronic

Auswerteeinheit

Bistabil mit Steuereingang

2 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Mi., 18. Nov.

Conrad Electronic

Auswerteeinheit für Motorvollschutz

Monostabil

1 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Mi., 18. Nov.

Conrad Electronic

Auswerteeinheit für Motorvollschutz

Monostabil

1 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Mi., 18. Nov.

Conrad Electronic

Speicherbaustein

Überlast

Analog

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Mi., 18. Nov.

Conrad Electronic

Speicherbaustein

Überlast

Analog

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Mi., 18. Nov.

Conrad Electronic

Stromversorgungsbaustein

Strom

Stück

Min.: 1

Vielfache: 1

CHF 321.95^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Fr., 20. Nov.

Conrad Electronic

Stromversorgungsbaustein

Strom

Stück

Min.: 1

Vielfache: 1

CHF 345.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742044 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1TE0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742044 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1TE0 1 St.

Beschreibung

Überlastrelais 4...16 A elektronisch für Motorschutz Baugröße S00, CLASS 10E Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
