Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2056-1FW2 1 St.

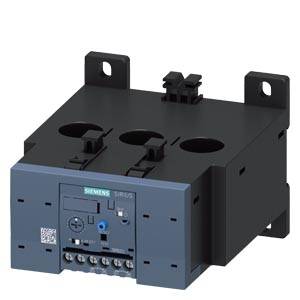

Ein elektrisches Schaltgerät von Siemens, Modell Sirius, mit drei Anschlussplätzen und Steuerungselementen auf der Vorderseite.

Abbildung ähnlich

Ein offenes Schaltschrankgehäuse zeigt verschiedene Verkabelungen und elektronische Komponenten auf mehreren Ebenen.

'Explosionszeichnung eines Schalters mit Zubehör: Überlastrelais, Rahmenklemme, Drahtauslöser und mechanisches RESET-System.'

Industriebezogenes Diagramm mit den Beschriftungen 'TEST', 'RESET', und den Anschlüssen 95 NC, 96 NC, 97 NO, 98 NO.

Technische Zeichnung eines elektrischen Bauteils mit Vorder-, Seiten- und Draufsicht. Details zur Größe und Anschlussdesign.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB2056-1FW2

Baugröße

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

Anzahl

Stück

Gesamt (CHF 214.57 / Stück)

CHF 228.37

-6 %

CHF 214.57

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais, 50-200A, für Motorschutz, S6, CLASS 10, Hand-Automatik-RESET

3RB2,Baugröße S6,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Niederspannungs-Schalttechnik,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Schützanbau/Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB2056-1FW2

Baugröße: S6

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 50 A

Einstellbereich Strom (max.): 200 A

Einstellbereich (Strom): 50 - 200 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 119 mm

Abm.: (L x B x H) 155 x 120 x 119 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 200 A

Länge: 155 mm

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Durchsteckstromwandler

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741867 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2056-1FW2 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741867 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2056-1FW2 1 St.

Beschreibung

Überlastrelais 50...200 A für Motorschutz Baugröße S6, CLASS 10E Schützanbau/Einzelaufstellung Hauptstromkreis:Durchsteckwand. Hilfsstromkreis: Schraubanschl. Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB2 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S6 bis S12.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Überlastrelais 50-200A 3RB2056-1FW2, Verpackungseinheit: 1 Stk., EAN: 4011209638297

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
