Übergabemodul Varioface-FLKM Phoenix Contact 2909894 FLKM-2FLK14/KDS3-MT/AN/S7-1500 Inhalt: 1 St.

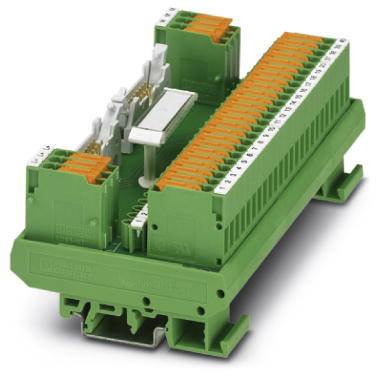

Grüner industrieller Anschlussblock mit orangefarbenen Klemmen, verwendet für die Verkabelung in elektrischen Steuerungssystemen.
Schaltplan zur Kabelverbindung mit nummerierten Anschlüssen von 1 bis 40 oben und unten; zeigt Verbindungen zwischen den Anschlüssen.

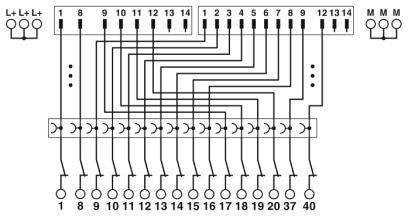

Schaltplan einer Kreuzschaltung: Verbindungen zwischen 14 nummerierten Klemmen und 21 nummerierten Leuchten dargestellt.
1/3
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Übergabemodul
Gesamtpolzahl
14
Anschluss
Klemme
AWG
24 - 12
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 27. Jan. 2027
Anzahl
Gesamt (CHF 127.95 / Stück)
CHF 127.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Einbaulage: beliebig
  • Schraubengewinde: M3
  • Schutzart: IP00
  • Nennspannung UN: 25 V AC / 60 V DC
  • Max. zulässiger Strom (alle Zweige): 10 A (Klemmen L+ / M)
  • Montagehinweis: anreihbar ohne Abstand
  • Verschmutzungsgrad: 2
  • Überspannungskategorie: II
  • Max. Einsatzhöhe: 2000 m
  • Isolierung: Funktionsisolierung
Verpackungsart

Piece

Produkt-Art

Übergabemodul

Gesamtpolzahl

14

Anschluss

Klemme

24 - 12

Abisolierlänge (max.)

8 mm

Abm.

(L x B x H) 52.5 x 135 x 77 mm

Anschluss (Feld)

Schrauben

Anschluss (Steuerung)

IDC/FLK-Stiftleiste

Ausführung

FLKM-2FLK14/KDS3-MT/AN/S7-1500

Betriebsstrom

1 A

Inhalt

1 St.

Polzahl

14

Breite

135 mm

Höhe

77 mm

Länge

52.5 mm

Serie

Varioface-FLKM

Max. Temperatur

+70 °C

Min. Temperatur

-20 °C

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt starr (max.)

4 mm²

Querschnitt flexibel (min.)

0.2 mm²

Querschnitt starr (min.)

0.2 mm²

Besonderheiten

Einbaulage beliebig

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137414 Übergabemodul Varioface-FLKM Phoenix Contact 2909894 FLKM-2FLK14/KDS3-MT/AN/S7-1500 Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137414 Übergabemodul Varioface-FLKM Phoenix Contact 2909894 FLKM-2FLK14/KDS3-MT/AN/S7-1500 Inhalt: 1 St.

Beschreibung

VARIOFACE-Übergabemodul für analoge Baugruppen der Siemens SIMATIC® S7-1500, für max. 2x 2 Kanäle mit SIMATIC®-spezifischer Beschriftung, Messertrennklemme und Prüfabgriff sowie Spannungsversorgungsklemmen

Lieferumfang

  • Geliefert wird: Phoenix Contact Übergabemodul 2909894, Verpackungseinheit: 1 Stk., EAN: 4055626407869
