Übergabemodul Phoenix Contact 2975900 UMK- EC56/56-XOR Inhalt: 1 St.

Grünes elektrisches Steckmodul mit mehreren Pinanschlüssen und Schraubklemmen, für den Einsatz in industriellen Steuerungssystemen.

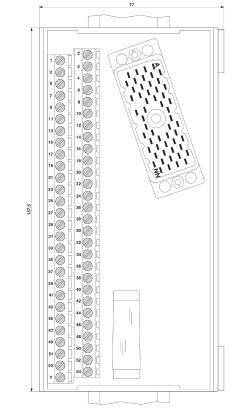

Schaltplan eines elektronischen Geräts mit detaillierter Anordnung der Anschlüsse und Komponenten, nummeriert und beschriftet.

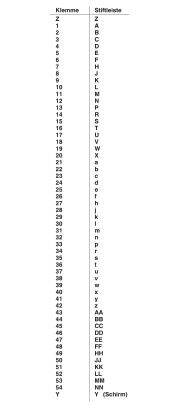

'Buchstaben als moderne Schriftzeichen' zeigt die Zuordnung von Zahlen zu Buchstaben in Tabellenform, von 2 bis 54.
1/3
Abbildung ähnlich
Produkt-Art
Übergabemodul
Gesamtpolzahl
56
AWG
24 - 12
Abisolierlänge (max.)
8 mm
Abm.
(L x B x H) 57.5 x 157.5 x 77 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 29. Dez. 2026
Anzahl
Gesamt (CHF 203.95 / Stück)
CHF 203.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Übergabemodul

  • Klemmleiste,Steckerleiste,Verbindungsklemme,Verteilungsklemme,Übergabemodul

Technische Daten

  • Einbaulage: beliebig
  • Schraubengewinde: M3
  • Schutzart: IP20
  • Nennspannung UN: 125 V AC/DC
  • Max. zulässiger Strom (alle Zweige): 28 A (56 Zweige mit je 0,5 A)
  • Montagehinweis: anreihbar ohne Abstand
  • Verschmutzungsgrad: 2
  • Überspannungskategorie: II
Produkt-Art

Übergabemodul

Gesamtpolzahl

56

24 - 12

Abisolierlänge (max.)

8 mm

Abm.

(L x B x H) 57.5 x 157.5 x 77 mm

Anschluss (Feld)

Schrauben

Anschluss (Steuerung)

ELCO-Steckverbinder

Betriebsstrom

1.5 A

Inhalt

1 St.

Polzahl

56

Breite

157.5 mm

Höhe

77 mm

Länge

57.5 mm

Max. Temperatur

+50 °C

Min. Temperatur

-20 °C

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt starr (max.)

4 mm²

Querschnitt flexibel (min.)

0.2 mm²

Querschnitt starr (min.)

0.2 mm²

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136671 Übergabemodul Phoenix Contact 2975900 UMK- EC56/56-XOR Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136671 Übergabemodul Phoenix Contact 2975900 UMK- EC56/56-XOR Inhalt: 1 St.

Beschreibung

Übergabemodul; Anschluss 1: Schraubanschluss; Anschluss 2: 1x ELCO-Steckverbinder (56-polig) (Stiftleiste Typ 8016, rechts)

Lieferumfang

  • Geliefert wird: Phoenix Contact Übergabemodul passiv UMK- EC56/56-XOR, Verpackungseinheit: 1 Stk., EAN: 4017918089191
