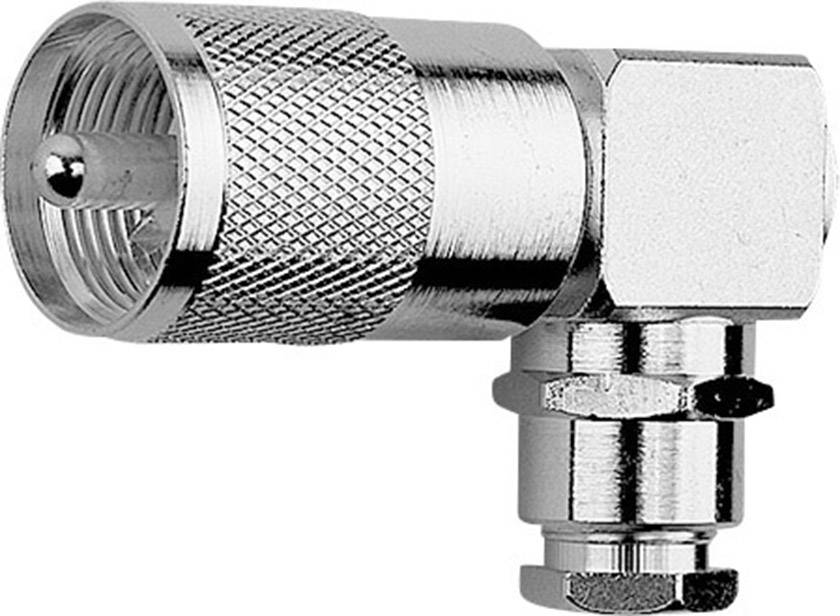

Telegärtner 100024340 100024340 UHF-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Kabelgruppe
RG 58 C/U
RG 223/U
RG 141
RG 142 B/U
Produkt-Art
UHF-Steckverbinder
Bauform
Stecker, gewinkelt
Impedanz
50 Ω
Anschluss
Schrauben
Datenblatt (PDF)
5 Stück (Nur solange der Vorrat reicht)
Anzahl
Gesamt (CHF 17.53 / Stück)
CHF 17.53
zzgl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UHF-Steckverbinder
- Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.
Technische Daten
- Konfektionsartikel:Kabelkonfektion
- Kabelgruppe
RG 58 C/U
RG 223/U
RG 141
RG 142 B/U
- Produkt-Art
UHF-Steckverbinder
- Bauform
Stecker, gewinkelt
- Impedanz
50 Ω
- Anschluss
Schrauben
- Inhalt
1 St.
- Kabel-Ø
5.20 mm
- Frequenz (max.)
200 MHz
- Gehäuse-Material
Messing vernickelt
- Herst.-Teilenr.
100024340
- Isolationsmaterial
POM
- Kontaktmaterial
Messing versilbert
- RoHS-konform
Ja
- Temperaturbereich
-40 - +70 °C
- Typ
100024340
- Verschlussart
Schraub
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1366715 Telegärtner 100024340 100024340 UHF-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1366715 Telegärtner 100024340 100024340 UHF-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.
Beschreibung
Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten montiert. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.
Lieferumfang
- 1 Stück
