Telegärtner 100023604 100023604 BNC-Einbaukupplung Buchse 75 Ω 1 St.

Technische Maßzeichnung eines gewindelten zylindrischen Wellensteckers mit den gemessenen Längen 48,5 und 31, M12x1-Gewinde, Ø14,5 Körper und max. Ø7 Welle.

Abbildung ähnlich

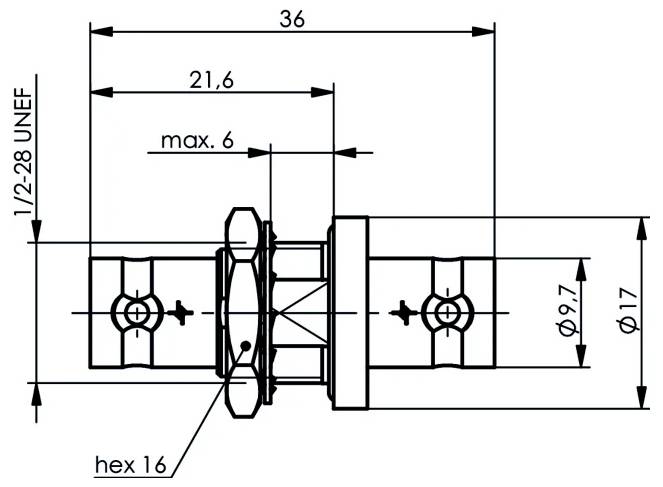

Technische Zeichnung einer Gewinde-Verschraubung, Seitenansicht mit Hauptabmessungen: 36 Gesamtlänge, 21,6, max. 6, Sechskant 16, 1/2-28 UNEF, Ø9,7 und Ø17.

1/2

Abbildung ähnlich

Produkt-Art

BNC-Einbaukupplung

Bauform

Buchse

Impedanz

75 Ω

Inhalt

1 St.

Herst.-Teilenr.

100023604

Datenblatt (PDF)

50 Stück

Anzahl

Stück

Gesamt (CHF 7.77 / Stück)

CHF

Technische Daten

Produkt-Art: BNC-Einbaukupplung

Bauform: Buchse

Impedanz: 75 Ω

Inhalt: 1 St.

Herst.-Teilenr.: 100023604

RoHS-konform: Ja

Typ: 100023604

Dokumente & Downloads

Datenblatt

Datenblatt 3737272 Telegärtner 100023604 100023604 BNC-Einbaukupplung Buchse 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3737272 Telegärtner 100023604 100023604 BNC-Einbaukupplung Buchse 75 Ω 1 St.

Beschreibung

Anmerkungen: HDTV, Isolierflansch
Z: 75 Ω
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: f-f
Rückflussdämpfung: typ.: 1 GHz: -36 dB; 3 GHz: -29 dB; 4 GHz: -26 dB
Einbaumaß: Z004
