Telegärtner 100023550 100023550 BNC-Steckverbinder Buchse, Einbau vertikal 75 Ω 1 St.

Ein silbernes, metallisches Zündkerzenteil mit Mittel- und Seitenelektrode, in Nahaufnahme dargestellt.

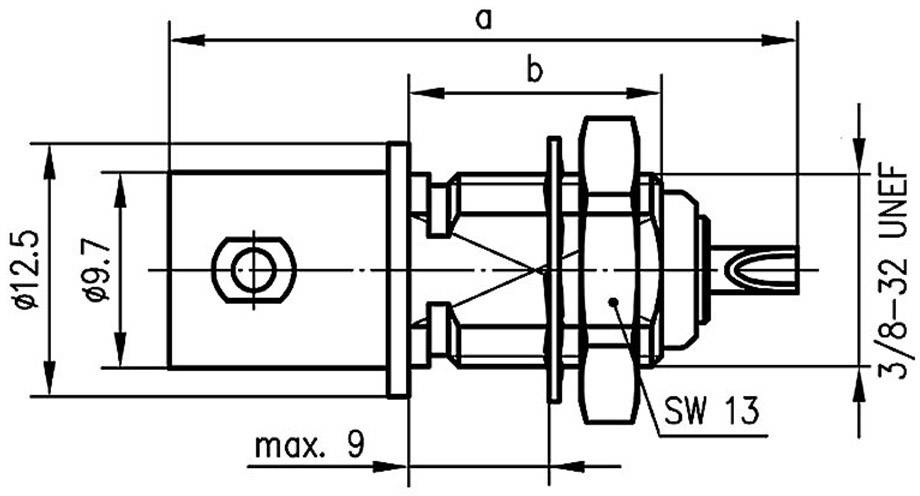

Technische Zeichnung eines Bauteils mit Maßen: Länge a, b; Durchmesser ø12,5, ø9,7; Gewinde 3/8-32 UNEF; Schraubenschlüsselgröße SW 13.

1/2

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

75 Ω

Anschluss

Schrauben

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

44 Stück

Anzahl

Stück

Gesamt (CHF 8.97 / Stück)

CHF 8.97

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Einbaumaß: Z01

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 75 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Einbaubohrung Ø: 10 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023550

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023550

Verschlussart: Bajonett

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1090872 Telegärtner 100023550 100023550 BNC-Steckverbinder Buchse, Einbau vertikal 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090872 Telegärtner 100023550 100023550 BNC-Steckverbinder Buchse, Einbau vertikal 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
