Telegärtner 100023508 100023508 HDTV-BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

BNC-Stecker, bestehend aus einem Steckverbinder und einer Kabelhülse, aus Metall, dient zur Verbindung von Koaxialkabeln.

Abbildung ähnlich

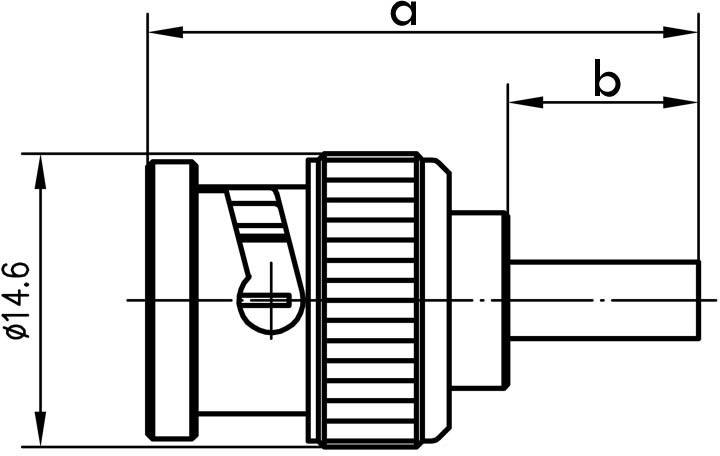

Technische Zeichnung eines Steckers mit Maßen. Der Durchmesser beträgt 14,6 mm. Längen a und b sind ebenfalls markiert.

1/2

Abbildung ähnlich

Kabelgruppe

Draka 0.6 L/2.8 AF

Produkt-Art

HDTV-BNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

75 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung Mi., 23. Sept.

47 Stück

Anzahl

Stück

Gesamt (CHF 4.63 / Stück)

CHF 4.63

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

HDTV-BNC-Steckverbinder

Telegärtner J01002B0018 HDTV-BNC-Crimpstecker G41 (0,6/2,8-4,7)

Technische Daten

Um die bei HDTV höheren Datenraten von 25 Mbit/s pro Kanal, gegenüber dem PAL mit 4 oder 6 Mbit/s pro Kanal, übertragen zu können, werden Steckverbinder benötigt, die deutlich besser an den Wellenwiderstand von 75 Ohm angepasst sind./NL/NLHDTV taugliche Steckverbinder müssen bis ca. 3 GHz sehr gute Rückflussdämpfungswerte aufweisen, um die Reflektionen im System gering zu halten./NL/NLDie angegebenen Rückflussdämpfungen sind typische Werte. Leichte Variationen, abhängig vom Kabeltyp, sind möglich./NL

Kabelgruppe: Draka 0.6 L/2.8 AF

Produkt-Art: HDTV-BNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 75 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 4.70 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023508

Isolationsmaterial: PE-LD

Kontaktmaterial: Messing

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023508

Verschlussart: Bajonett

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1090899 Telegärtner 100023508 100023508 HDTV-BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090899 Telegärtner 100023508 100023508 HDTV-BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
