Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

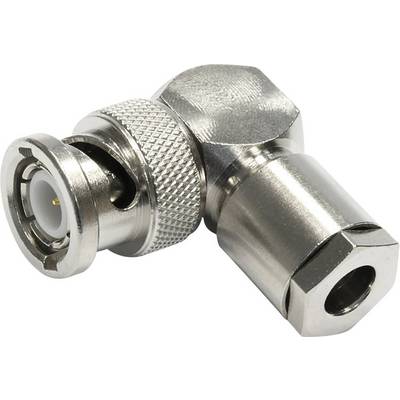

Ein metallischer BNC-Stecker in L-Form zeigt die Koaxialanschlussseite. Der Stecker hat ein gerändeltes Element zur besseren Griffweite.

Abbildung ähnlich

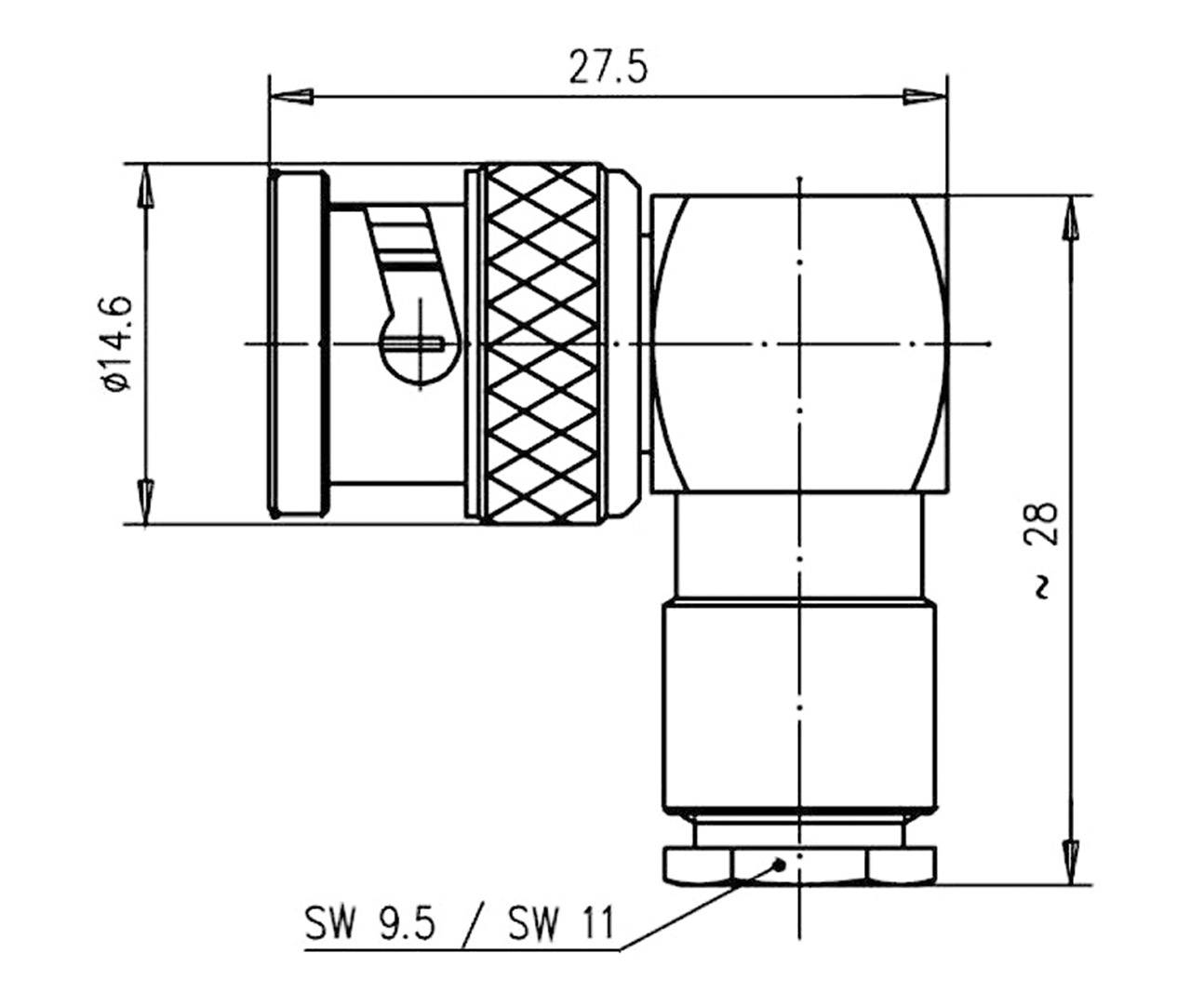

Technische Zeichnung eines rechtwinkligen Steckverbinders mit Bemaßungen: Höhe 28 mm, Breite 27,5 mm, Durchmesser 14,6 mm.

1/2

Abbildung ähnlich

Kabelgruppe

RG 316/U

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

50 Ω

Anschluss

Schrauben

Datenblatt (PDF)

Sofort-Lieferung Fr., 14. Aug.

12 Stück

Anzahl

Stück

Gesamt (CHF 15.68 / Stück)

CHF 15.68

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Stecker (Plug)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: männlich (male)Anschlussart: sonstigeKabeltyp: sonstigeImpedanz: 50 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 20Bruttogewicht: 0,034 kg, Nettogewicht: 0,033 kgECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 316/U

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 50 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Kabel-Ø: 2.70 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023301

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023301

Verschlussart: Bajonett

Dokumente & Downloads

Datenblatt

Datenblatt 1366643 Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366643 Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
