Name: Telegärtner 100023435 100023435 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.
Brand: Telegärtner
SKU: 1090867
Availability: BackOrder

Metallischer Steckverbinder mit rotem Dichtungsring und Schraubgewinde, geeignet für industrielle elektrische Verbindungen.

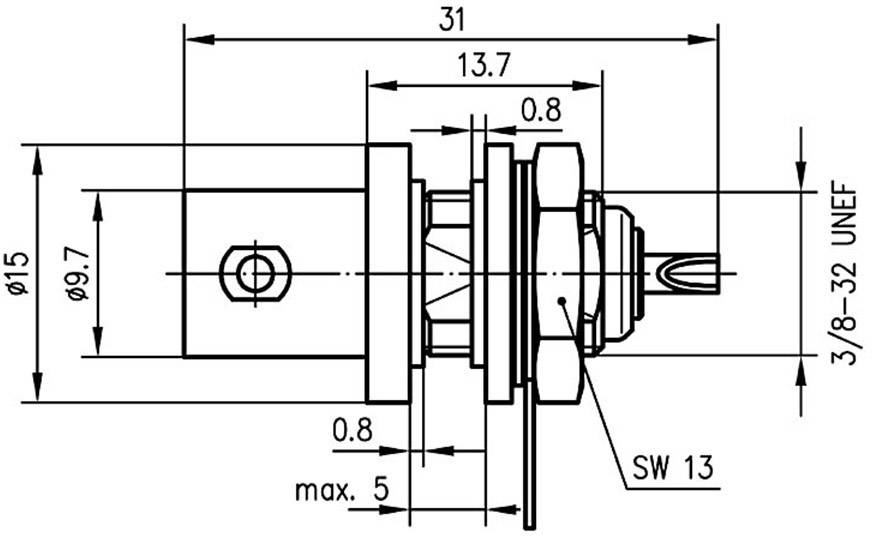

Technische Zeichnung eines zylindrischen Bauteils mit Maßen, Gewinden (3/8-32 UNEF) und Anschlussdetails für Montagezwecke.

1/2

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 19. Nov.

Anzahl

Stück

Min.: 5

Vielfache: 5

Gesamt (CHF 10.95 / Stück)

CHF 10.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt. Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

BNC-Steckverbinder

Highlights & Details

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einbaumaß: Z03
mit Isolierscheiben rot

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 11.2 mm

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023435

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: POM

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023435

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090867 Telegärtner 100023435 100023435 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090867 Telegärtner 100023435 100023435 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.

Ausführung

Ausstattung: ja

Lieferumfang

Geliefert wird: Telegärtner BNC-Einbaubuchse mit Isolierscheiben 100023435, Verpackungseinheit: 1 Stk., EAN: 4018359103507

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
