Telegärtner 100023405 100023405 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. Piece

Eine metallische Steckverbindung mit schwarzer Dichtung, geeignet für elektrische oder elektronische Anwendungen.

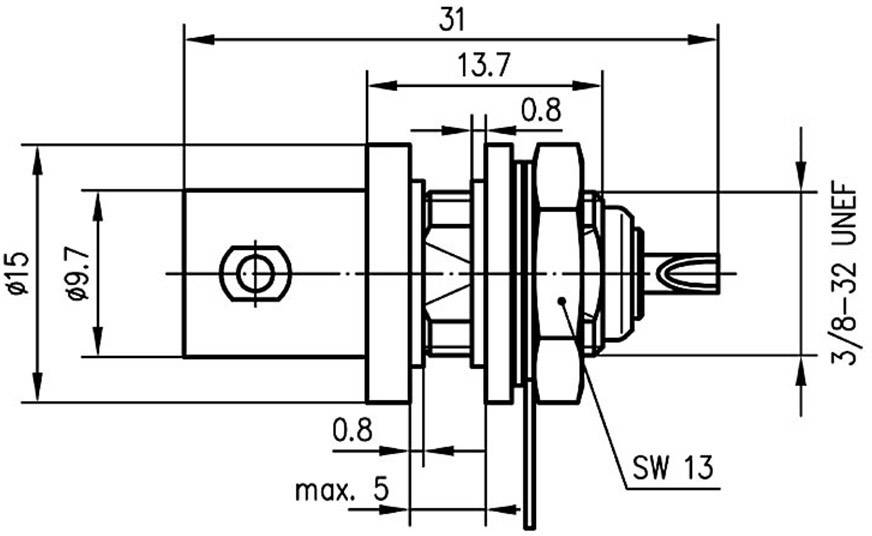

Technische Zeichnung eines Steckverbinders mit Maßen: Gesamtlänge 31 mm, Durchmesser 9,7 mm, Gewinde 3/8-32 UNEF, Schlüsselweite 13 mm.

1/2

Verpackungsart

Piece

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

50 Ω

Anschluss

Löten

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

15 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 7.59 / Stück)

CHF 7.59

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Einbaumaß: Z03
mit Isolierscheiben schwarz

Verpackungsart: Piece

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 11.2 mm

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023405

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: POM

Kontaktmaterial: Messing vergoldet

Montageart (Details): Einbau vertikal

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023405

Verschlussart: Bajonett

Herstellerfarbe: Silber (metallic)

Gewicht: 0.008

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1090869 Telegärtner 100023405 100023405 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090869 Telegärtner 100023405 100023405 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. Piece

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
