Telegärtner 100023382 100023382 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

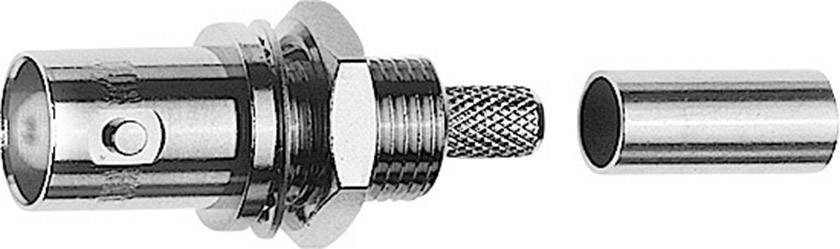

'Explosionszeichnung eines Koaxialsteckers aus Metall mit Anschluss für ein Kabel.'

Abbildung ähnlich

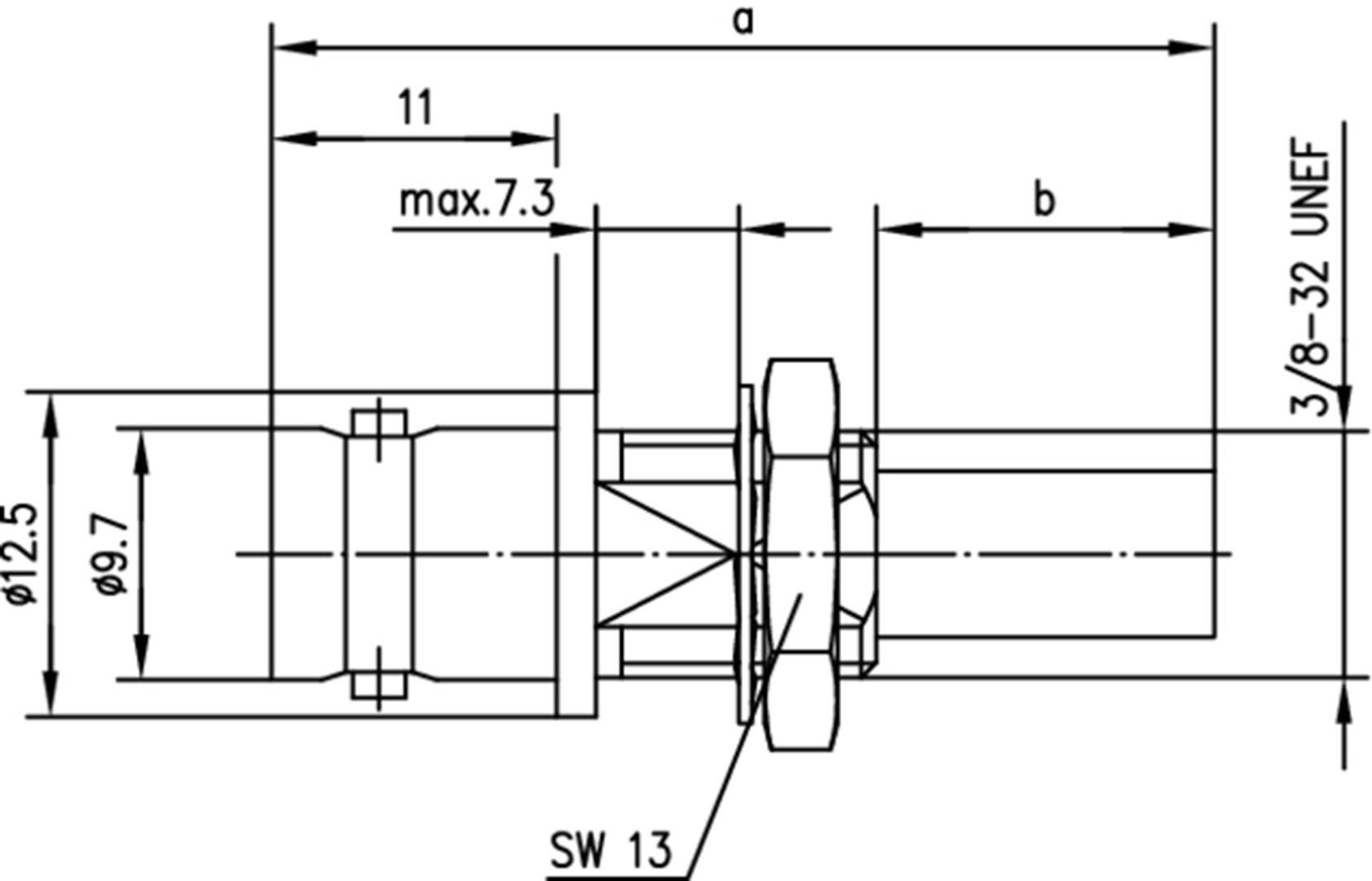

Technische Zeichnung eines Rohranschlussadapters mit Maßen. Gezeigte Dimensionen: max. 7,3 mm, Ø12,5 mm, Ø9,7 mm, SW 13, 3/8-32 UNEF.

1/2

Abbildung ähnlich

Kabelgruppe

RG 223/U

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung ven. 14 août

6 Stück (Nur solange der Vorrat reicht)

Anzahl

Stück

Gesamt (CHF 8.97 / Stück)

CHF 8.97

zzgl. gesetzl. MwSt.

Nur noch 6 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Buchse (Jack)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: weiblich (female)Anschlussart: Crimp/CrimpKabeltyp: RG 223Impedanz: 50 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 20Bruttogewicht: 0,012 kg, Nettogewicht: 0,012 kgECLASS 7: Koax-Kupplung (19070417)

Kabelgruppe: RG 223/U

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 5.20 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023382

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023382

Verschlussart: Bajonett

Dokumente & Downloads

Datenblatt

Datenblatt 1366883 Telegärtner 100023382 100023382 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366883 Telegärtner 100023382 100023382 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
