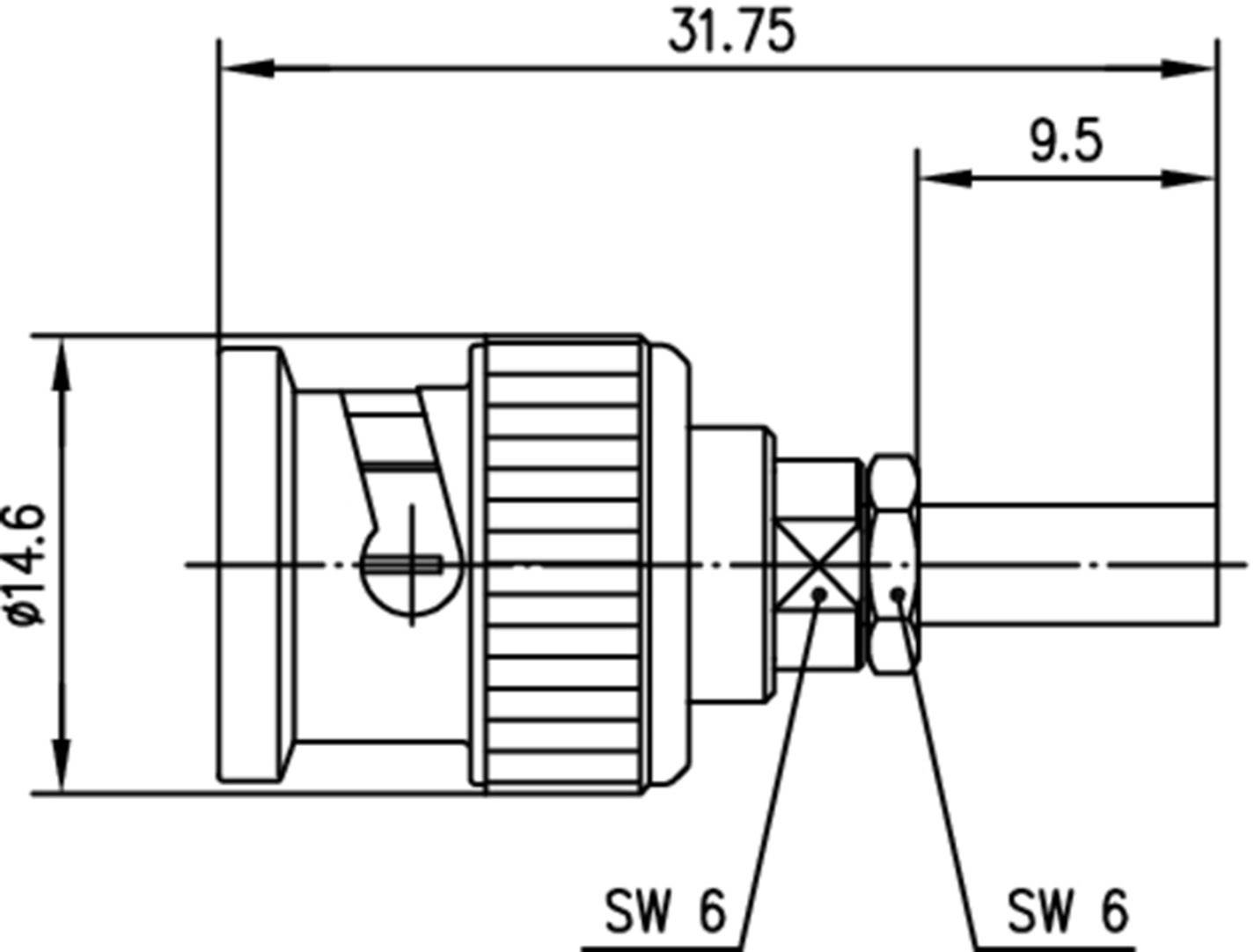

Abbildung ähnlich
1/2
Abbildung ähnlich
Telegärtner 100023359 100023359 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Kabelgruppe
RG 316/U
RG-188A/U
RG 174 A/U
G 01130 HT-03
0.45L/1.4
Produkt-Art
BNC-Steckverbinder
Bauform
Stecker, gerade
Impedanz
50 Ω
Anschluss
Crimpen
Datenblatt (PDF)
Anzahl
Gesamt (CHF 4.90 / Stück)
CHF 4.90
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
BNC-Steckverbinder
- Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.
Unser Service für Sie
Technische Daten
- Ausführung: Stecker (Plug) Steckverbindertyp: BNC Winkelstecker: nein Kontaktausführung: männlich (male) Anschlussart: Crimp/Crimp Kabeltyp: sonstige Impedanz: 50 Ohm Isolierter Einbau: nein Verpackungseinheit: 1 Stück Maße (cm): 120 × 100 × 20 Bruttogewicht: 0,009 kg, Nettogewicht: 0,008 kg ECLASS 7: Koax-Steckverbinder (27440310)
- Kabelgruppe
RG 316/U
RG-188A/U
RG 174 A/U
G 01130 HT-03
0.45L/1.4
- Produkt-Art
BNC-Steckverbinder
- Bauform
Stecker, gerade
- Impedanz
50 Ω
- Anschluss
Crimpen
- Inhalt
1 St.
- Kabel-Ø
2.6 mm
- Frequenz (max.)
4 GHz
- Gehäuse-Material
Messing vernickelt
- Herst.-Teilenr.
100023359
- Isolationsmaterial
PE-LD
- Kontaktmaterial
Messing vergoldet
- RoHS-konform
Ja
- Temperaturbereich
-40 - +155 °C
- Typ
100023359
- Verschlussart
Bajonett
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1366231 Telegärtner 100023359 100023359 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1366231 Telegärtner 100023359 100023359 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.
Beschreibung
Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
Ausführung
- Ausstattung: nein
