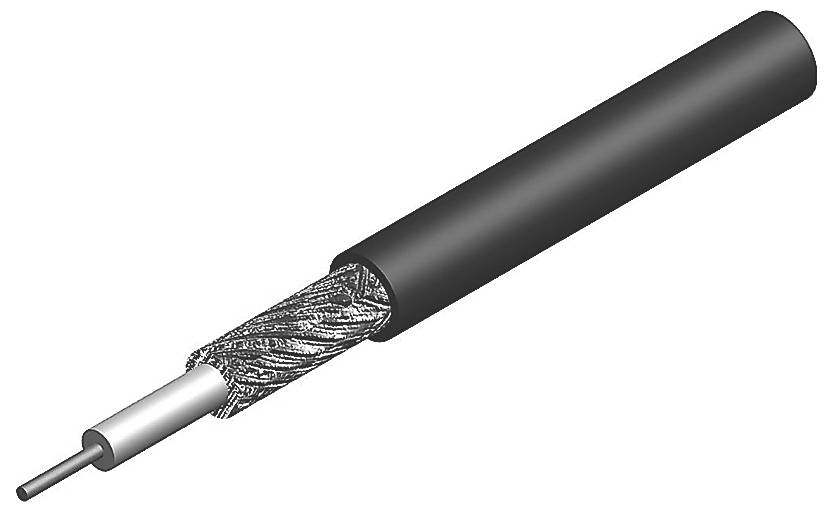

Telegärtner 100013032 Koaxialkabel Außen-Durchmesser: 2.5 mm Semi Flex. 85 50 Ω 25 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koaxialkabel
Kabeltyp
Semi Flex. 85
Impedanz
50 Ω
Besonderheiten
UV-Beständig
Außen-Ø
2.5 mm
Datenblatt (PDF)
2 Set(s) (Nur solange der Vorrat reicht)
Anzahl
Gesamt (1 m = CHF 7.55)
CHF 188.67
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Set(s) verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Semi Flex .85 Koax-Kabel (FEP-Mantel), 25±0,5m Ring
Unser Service für Sie
Technische Daten
- Produkt-Art
Koaxialkabel
- Kabeltyp
Semi Flex. 85
- Impedanz
50 Ω
- Besonderheiten
UV-Beständig
- Außen-Ø
2.5 mm
- Inhalt
25 m
- Herst.-Teilenr.
100013032
- Isolationsmaterial
FEP
- Temperaturbereich, fest verlegt (min.)
0 °C
- Temperaturbereich, fest verlegt (max.)
200 °C
- Temperaturbereich, bewegt (max.)
200 °C
- RoHS-konform
Ja
- Typ
100013032
- Max. Liefermenge am Stück
25 m
sonstige
50 Ohm
0-200 °C
2.5 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3737169 Telegärtner 100013032 Koaxialkabel Außen-Durchmesser: 2.5 mm Semi Flex. 85 50 Ω 25 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737169 Telegärtner 100013032 Koaxialkabel Außen-Durchmesser: 2.5 mm Semi Flex. 85 50 Ω 25 m
Beschreibung
Leistungsmerkmale:
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.,
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.,
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.,
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.
Z: 50 Ω
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G11
Kabelmantel Material: FEP
Type: Semi Flex .85 (FEP-Mantel), Ring
G11: 1671A, EZ 86, Flexiform 405 NM, RG-405/U, SUCOFORM 86, UT-85
Verpackungseinheit (m): 25
Kabelmantel Ø: 2,5
Dämpfung dB/100 m bei 2 GHz: 108
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.,
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.,
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.,
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.
Z: 50 Ω
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G11
Kabelmantel Material: FEP
Type: Semi Flex .85 (FEP-Mantel), Ring
G11: 1671A, EZ 86, Flexiform 405 NM, RG-405/U, SUCOFORM 86, UT-85
Verpackungseinheit (m): 25
Kabelmantel Ø: 2,5
Dämpfung dB/100 m bei 2 GHz: 108
