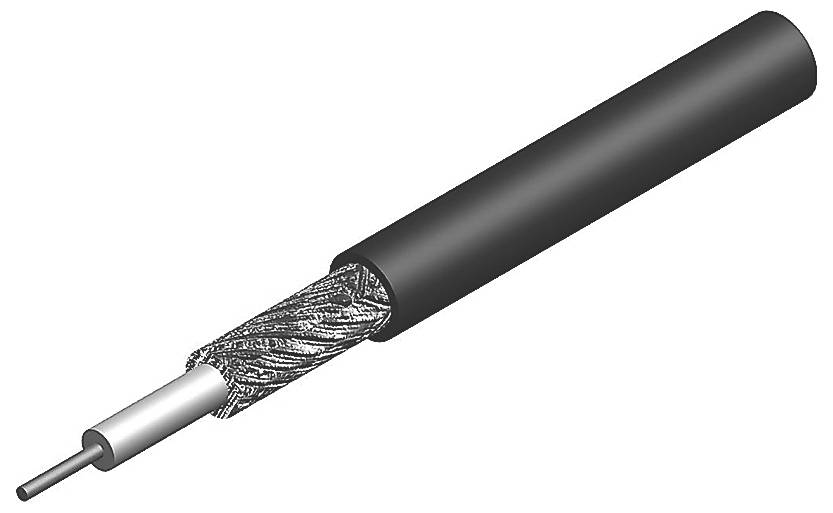

Abbildung ähnlich
Abbildung ähnlich
Telegärtner 100012796 Koaxialkabel Außen-Durchmesser: 2.5 mm 50 Ω Meterware
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koaxialkabel
Impedanz
50 Ω
Besonderheiten
UV-Beständig
Außen-Ø
2.5 mm
Inhalt
Meterware
Datenblatt (PDF)
999 Meter
Anzahl
Gesamt (CHF 3.84 / Stück)
CHF
Technische Daten
- Produkt-Art
Koaxialkabel
- Impedanz
50 Ω
- Besonderheiten
UV-Beständig
- Außen-Ø
2.5 mm
- Inhalt
Meterware
- Herst.-Teilenr.
100012796
- Temperaturbereich, fest verlegt (min.)
0 °C
- Temperaturbereich, fest verlegt (max.)
200 °C
- RoHS-konform
Ja
- Typ
100012796
TRUE
sonstige
50 Ohm
0-200 °C
2.5 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3737150 Telegärtner 100012796 Koaxialkabel Außen-Durchmesser: 2.5 mm 50 Ω Meterware
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737150 Telegärtner 100012796 Koaxialkabel Außen-Durchmesser: 2.5 mm 50 Ω Meterware
Beschreibung
Leistungsmerkmale:
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.,
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.,
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.,
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.
Z: 50 Ω
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G7
Kabelmantel Material: FEP
Type: RG-316, Trommel
G7: KX 22A, KX 3B, MRC 100 Flex (0.48L/1.5 AF), RG-174/U, RG-188A/U, RG-316/U
Verpackungseinheit (m): 1000
Kabelmantel Ø: 2,5
Dämpfung dB/100 m bei 2 GHz: 132
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.,
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.,
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.,
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.
Z: 50 Ω
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G7
Kabelmantel Material: FEP
Type: RG-316, Trommel
G7: KX 22A, KX 3B, MRC 100 Flex (0.48L/1.5 AF), RG-174/U, RG-188A/U, RG-316/U
Verpackungseinheit (m): 1000
Kabelmantel Ø: 2,5
Dämpfung dB/100 m bei 2 GHz: 132
