Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktiver Tastkopf 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Gesamt (CHF 2'049.95 / Stück)
CHF 2'049.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Teledyne LeCroy, 1 GHz, 0.9 pF, 1 MΩ hochohmige aktive Tastkopf-Sonde
- Die Tastköpfe der Serie Teledyne LeCroy ZS-A sind aktive Tastköpfe mit hoher Impedanz und geringer Kapazität, die eine hohe Signalstreue bis 4 GHz aufrechterhalten. Ein kleiner Formfaktor und eine große Auswahl an Zubehör stellen sicher, dass die Tastköpfe der ZS-A-Serie jeder schwierigen Messaufgabe gewachsen sind.
Technische Daten
- Bandbreite: 1 GHz
- Eingangskapazität: 0,9 pF
- Eingangswiderstand: 1 MΩ
- Dämpfung: 1:10 (÷10)
- Anstiegszeit (10–90%): 500 ps
- Max. Eingangsspannung (Non-destruct Voltage): 60 V
- Schnittstelle: ProBus
- Produkt-Art
Aktiver Tastkopf
- Passend für Marke
Teledyne LeCroy
- Ausführung
Hochohmiger aktiver Tastkopf
- Gewicht
110 g
- Messkategorie
CAT I
- Typ
Tastkopf für Digitaloszilloskop
Werksstandard (mit Zertifikat)
Dokumente & Downloads
Datenblatt
Datenblatt 3814861 Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktiver Tastkopf 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3814861 Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktiver Tastkopf 1 St.
Beschreibung
Hohe Impedanz reduziert die Schaltungsbelastung über die gesamte Oszilloskop-Bandbreite. Ingenieure müssen häufig Hochfrequenzsignale mit hoher Signaltreue messen. Typische Passivtastköpfe mit hohem Eingangs-R und -C bieten bei niedrigeren Frequenzen ein gutes Ansprechverhalten, belasten die Schaltung jedoch bei höheren Frequenzen zu stark und verzerren die Signale. Die ZS-A-Serie zeichnet sich sowohl durch einen hohen Eingangs-R (1 MΩ) als auch durch eine geringe Eingangs-C (0,6 pF bis 0,9 pF) aus, um die Schaltungsbelastung über die gesamte Bandbreite von Tastkopf und Oszilloskop zu reduzieren.
Ausführung
- Hohe Signaltreue bis 4 GHz Bandbreite
- Geringe Schaltungsbelastung – Hohe Eingangsimpedanz und niedrige Kapazität
- Modelle mit 4 GHz, 2,5 GHz, 1,5 GHz und 1 GHz
- 1 MΩ Eingangswiderstand
- 0,6 pF bis 0,9 pF Eingangskapazität
- ±8 V bis ±15 V dynamischer Eingangsbereich
- ±12 V bis ±15 V Offset-Bereich
- Große Auswahl an Spitzen und Masseanschlüssen
- Einfach zu bedienen, in das Oszilloskop integriert

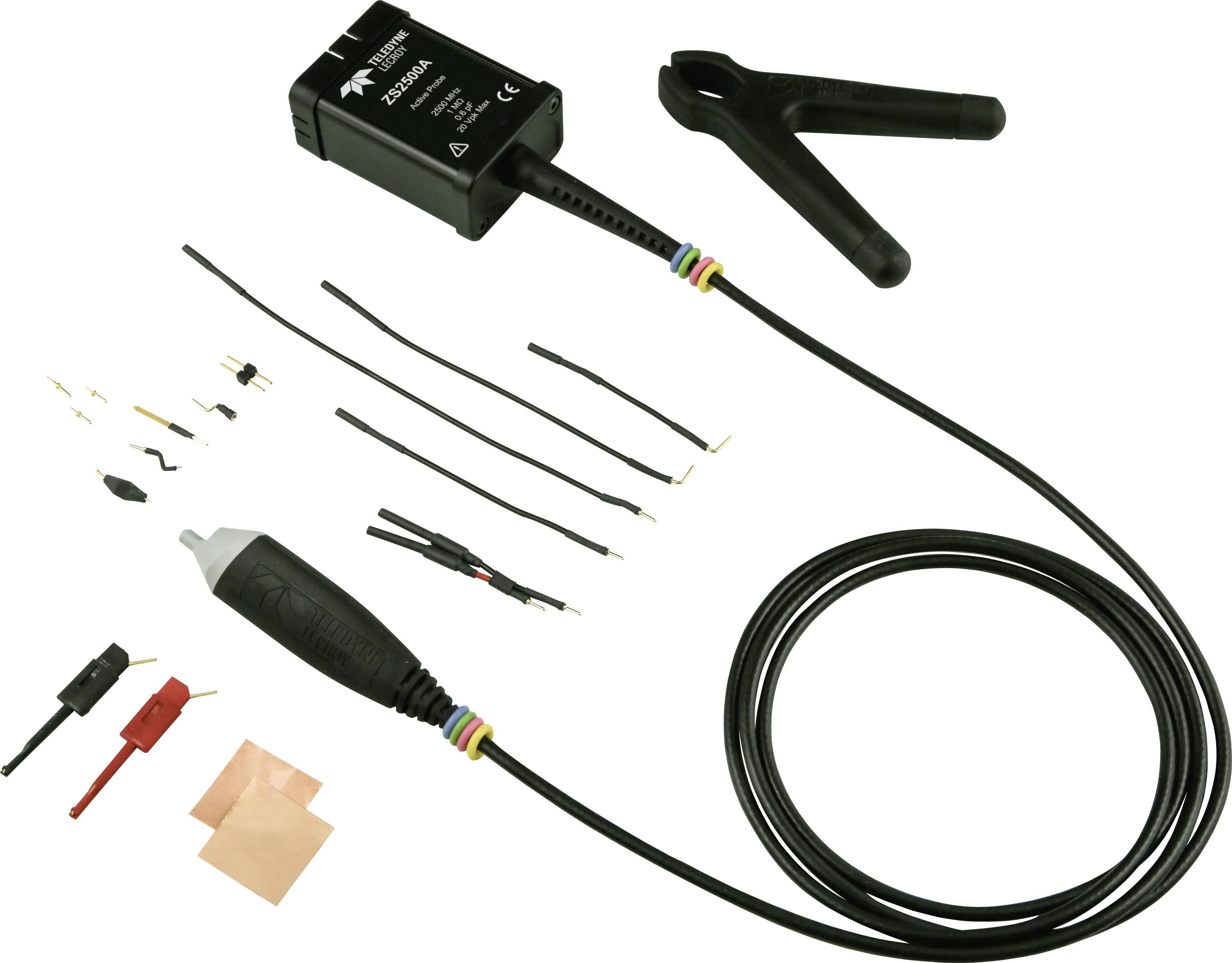

Lieferumfang
- 1× ZS1000A Aktiver Tastkopf (1 GHz, 0,9 pF, 1 MΩ)
- 1× Freihand-Tastkopfhalter
- 1× Kalibrierzertifikat
- 2× Standard-Gerade Tastkopfspitzen
- 1× Gefederte Tastkopfspitze
- 1× 2,54 mm Vierkantstift-Adapter
- 2× 2,54 mm PCB-Adapter
- 1× Schmale Massefeder
- 1× Breite Massefeder
- 1× Offset-Masse
- 2× Kupferband
- 1× Kurze gerade Stiftleitung
- 1× Lange gerade Stiftleitung
- 1× Kurze gewinkelte Stiftleitung
- 1× Lange gewinkelte Stiftleitung
- 1× Y-Adapterleitung
- 1× Paar Mikro-Klemmlabor-Greifer
