TDK MCZ1210AH900L2TA0G Gleichtaktdrosseln/Filter für Signalleistungen Drossel SMD 0504 140 nH 1.75 Ω 90 Ω 100 mA 1 St. T – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

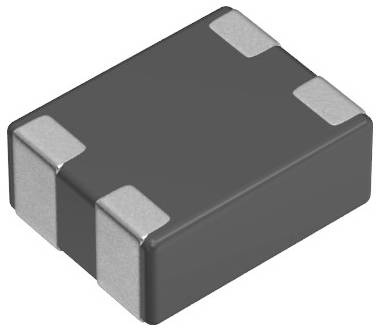

Ein kleines rechteckiges elektronisches Bauteil mit metallischen Anschlüssen an jeder Ecke, von einem Winkel aus betrachtet.

Ein kleines rechteckiges elektronisches Bauteil mit metallischen Anschlüssen an jeder Ecke, von einem Winkel aus betrachtet.

Verpackungsart

Tape on Full reel

Produkt-Art

Drossel

Bauart

SMD

Induktivität (L)

140 nH

Widerstand

1.75 Ω

Datenblatt (PDF)

TDK

Nicht verfügbar

Gesamt (CHF 0.25 / Stück)

CHF 0.27

-7 %

CHF 0.75

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

TDK Gleichtaktdrossel/Gleichtaktfilter MCZ1210AH900L2TA0G

Mehrlagiger Gleichtaktfilter für Hochgeschwindigkeits-Differenzsignalleitungen.
Erzeugt EMV-Unterdrückung durch einen breiten Frequenzbereich der Differenzialübertragung bei gleichzeitiger Gleichtaktimpedanz
Nahezu keine Beeinträchtigung des Hochgeschwindigkeits-Differenzsignals.
Grenzfrequenz der Differenzialübertragung: typ. 2,5 GHz.
Betriebstemperaturbereich: –40 bis +85 °C

Unser Service für Sie

Technische Daten

Verpackungsart: Tape on Full reel

Produkt-Art: Drossel

Bauart: SMD

Bauform: 0504

Induktivität (L): 140 nH

Impedanz bei 100 MHz: 90 Ω

Test-Frequenz: 100 MHz

Mess-Frequenz: 100 MHz

Toleranz ±: 25 %

Widerstand: 1.75 Ω

Nennspannung: 5 V/DC

Nennstrom: 100 mA

Länge: 1.25 mm

Breite: 1 mm

Höhe: 0.5 mm

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Gewicht: 0.003 g

Industrieverpackung: Ja

Inhalt: 1 St.

Abm.: (L x B x H) 1.25 x 1 x 0.5 mm

RoHS-konform: Ja

Typ: Gleichtaktdrosseln/Filter für Signalleistungen

Dokumente & Downloads

Datenblatt

Datenblatt 3555245 TDK MCZ1210AH900L2TA0G Gleichtaktdrosseln/Filter für Signalleistungen Drossel SMD 0504 140 nH 1.75 Ω 90 Ω 100 mA 1 St. T

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3555245 TDK MCZ1210AH900L2TA0G Gleichtaktdrosseln/Filter für Signalleistungen Drossel SMD 0504 140 nH 1.75 Ω 90 Ω 100 mA 1 St. T
