TAMS Elektronik ABC-2 49-03207-01 Bremsmodul Zubehör MM, DCC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
14 Stück
Anzahl
Gesamt (CHF 38.81 / Stück)
CHF 38.81
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

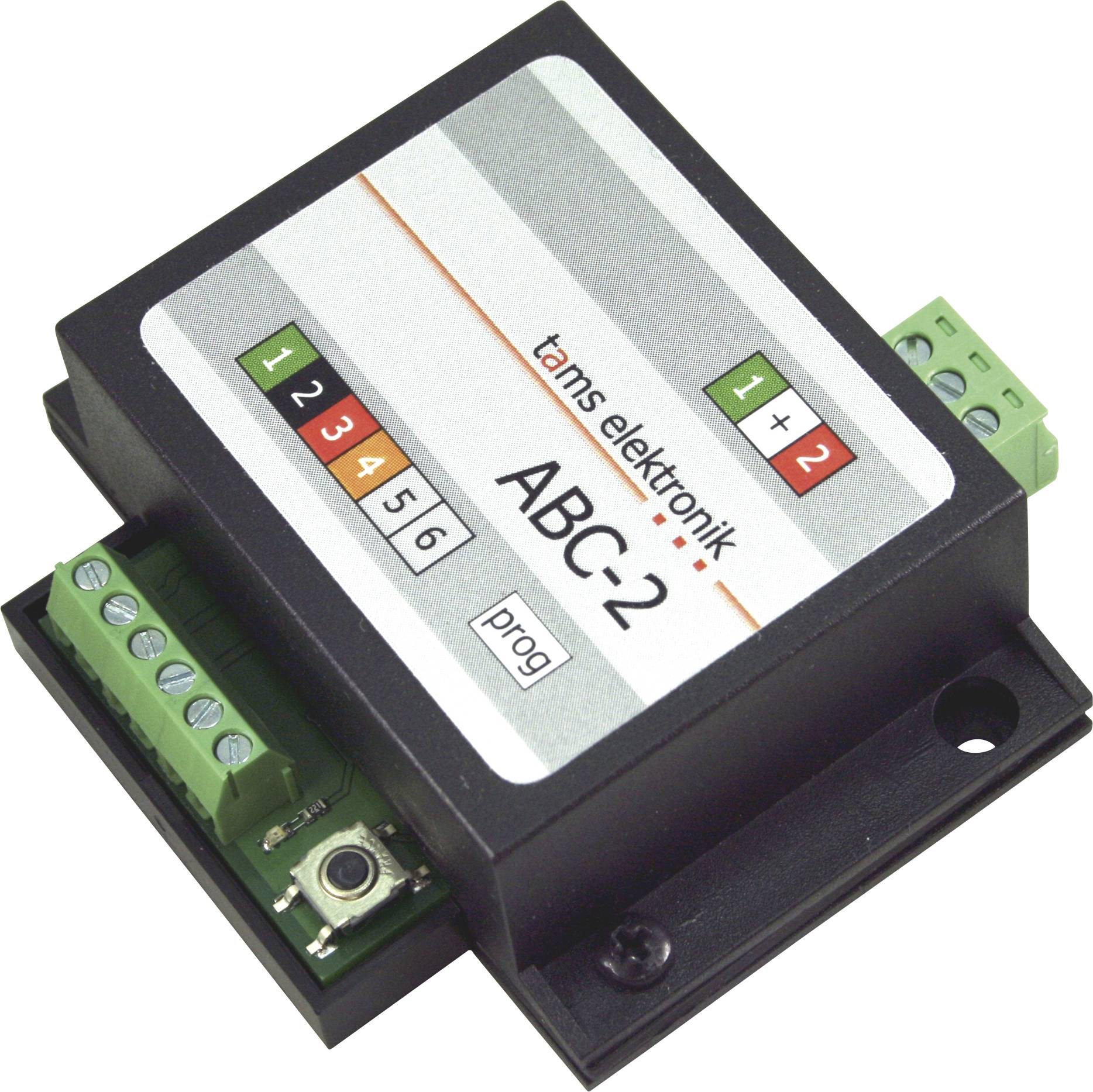

TAMS Elektronik ABC-2 | ABC-Bremsmodul
- Ansteuerung mit Weichenstellbefehlen
- Anschluss für Signale und/oder Weichen
Technische Daten
- Digitalprotokolle:
- - Digitalformate: Motorola und DCC (entsprechend NMRA-und RCN-Standard)
- - Adressumfang: MM: 1020 Weichenadressen | DCC: 2040 Weichenadressen. Hinweis: Der nutzbare Adressumfang ist auch von der Zentrale abhängig.
- Ein- und Ausgänge
- - Schalteingang: 1 Eingang für den Anschluss eines Tasters oder vergleichbarer Bauelemente oder externer Schaltungen
- - Ausgang: 1 Ausgang für den Anschluss von Signalen und/oder Weichen
- Elektrische Eigenschaften
- - Versorgungsspannung: Digitalspannung aus dem Boosterkreis (12 - 24 Volt)
- - Stromaufnahme: max. 80 mA (ohne angeschlossene Verbraucher)
- - maximaler Strom an den Schienenanschlüssen: 3 A Dauer | 6 A Spitze (maximal 10 Sekunden)
- - maximaler Strom am Ausgang (AUX): 1.000 mA (2 s) | 800 mA (Dauer)
- - Abmessungen der Platine: ca. 48 x 52 mm
- - Abmessungen einschl. Gehäuse: ca. 70 x 60 x 25 mm
- Produkt-Art
Bremsmodul
- Modellausführung
Zubehör
- Digital-Format
MM
DCC
- Länge
70 mm
- Breite
60 mm
- Höhe
25 mm
- Abm.
(L x B x H) 70 x 60 x 25 mm
- Altersklasse
ab 15 Jahre
- Ausführung
Fertig-Gerät im Gehäuse
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3775674 TAMS Elektronik ABC-2 49-03207-01 Bremsmodul Zubehör MM, DCC
Beschreibung
Aktivierung und Deaktivierung des Bremsabschnitts wahlweise
- mit digitalen Weichenstellbefehlen im DCC- oder Motorola-Format
- und/oder mit einem externen Taster oder einer vergleichbaren externen Schaltung (nicht im Lieferumfang enthalten).
Spezieller Ausgang für Weichen und/oder Signale:
- wird mit den digitalen Weichenstellbefehlen geschaltet, die zum Aktivieren und Deaktivieren des Bremsabschnittes gesendet werden.
- wahlweise für den Anschluss von Magnetartikeln (Weichen und/oder Formsignalen mit Doppelspulenantrieben), motorischen Weichen mit max. 500 ms Umschaltzeit (mit oder ohne Endabschaltung) oder von 2-begriffigen Lichtsignalen
Optionaler Notstopp zur Sicherstellung des Halts vor der Einfahrt in die Normalstrecke
- mit digitalen Weichenstellbefehlen im DCC- oder Motorola-Format
- und/oder mit einem externen Taster oder einer vergleichbaren externen Schaltung (nicht im Lieferumfang enthalten).
Spezieller Ausgang für Weichen und/oder Signale:
- wird mit den digitalen Weichenstellbefehlen geschaltet, die zum Aktivieren und Deaktivieren des Bremsabschnittes gesendet werden.
- wahlweise für den Anschluss von Magnetartikeln (Weichen und/oder Formsignalen mit Doppelspulenantrieben), motorischen Weichen mit max. 500 ms Umschaltzeit (mit oder ohne Endabschaltung) oder von 2-begriffigen Lichtsignalen
Optionaler Notstopp zur Sicherstellung des Halts vor der Einfahrt in die Normalstrecke
Ausführung
- Max. Gesamtstrom zum Schalten von Weichen und/oder Signalen: 1 A
Lieferumfang
- Fertig-Gerät im Gehäuse
