TAMS Elektronik 53-04035-01-C BSA LC-NG-03 Blinkelektronik Büro- und Geschäftshäuser 1 St.

Grüne Leiterplatte mit mehreren Anschlussklemmen und einem großen schwarzen Kondensator in der Mitte.

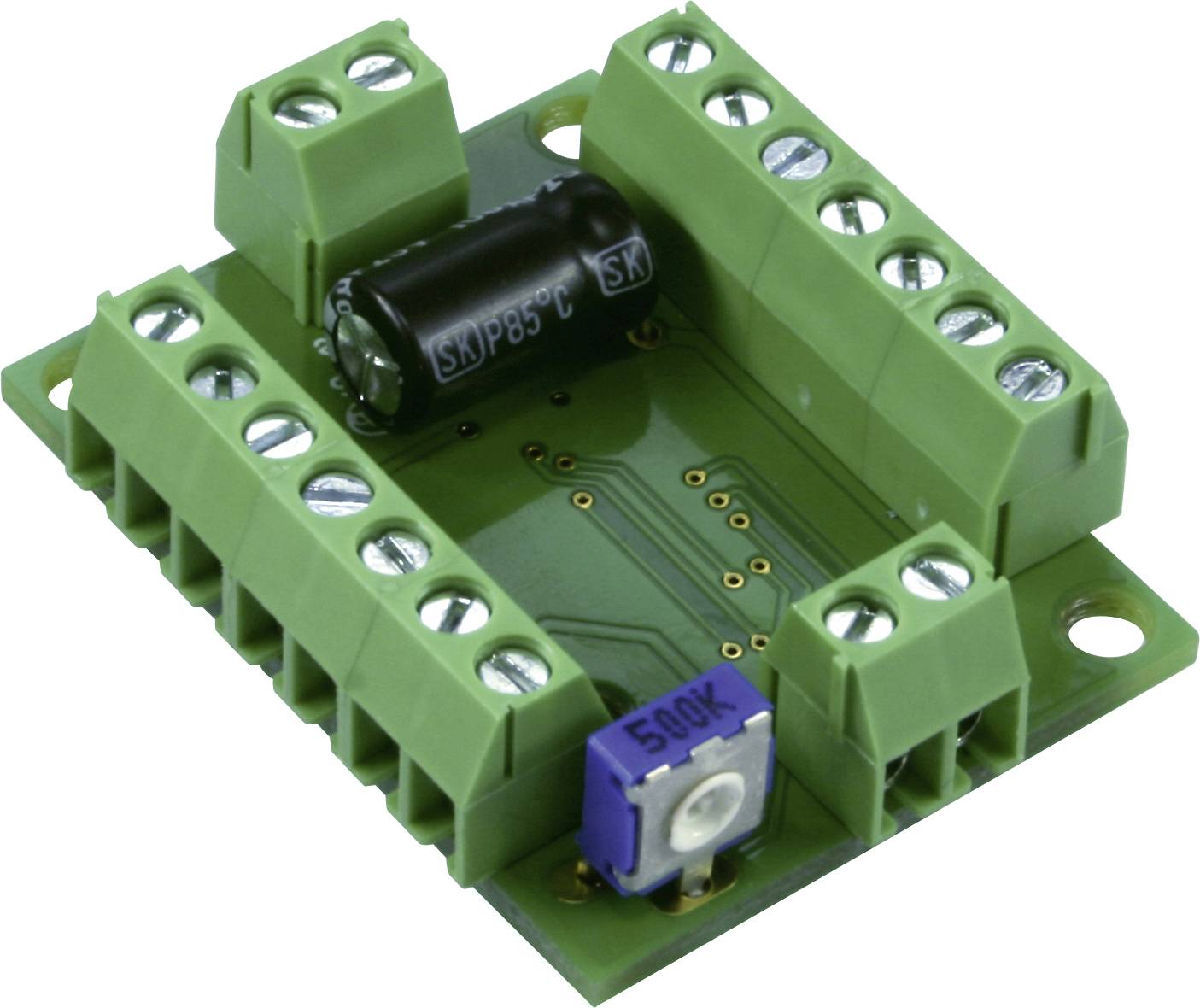

Grüne elektronische Schaltung mit mehreren Anschlussklemmen, einem schwarzen Kondensator mit der Aufschrift 'SKP85°C' und einem blauen Potentiometer beschriftet '500K'.

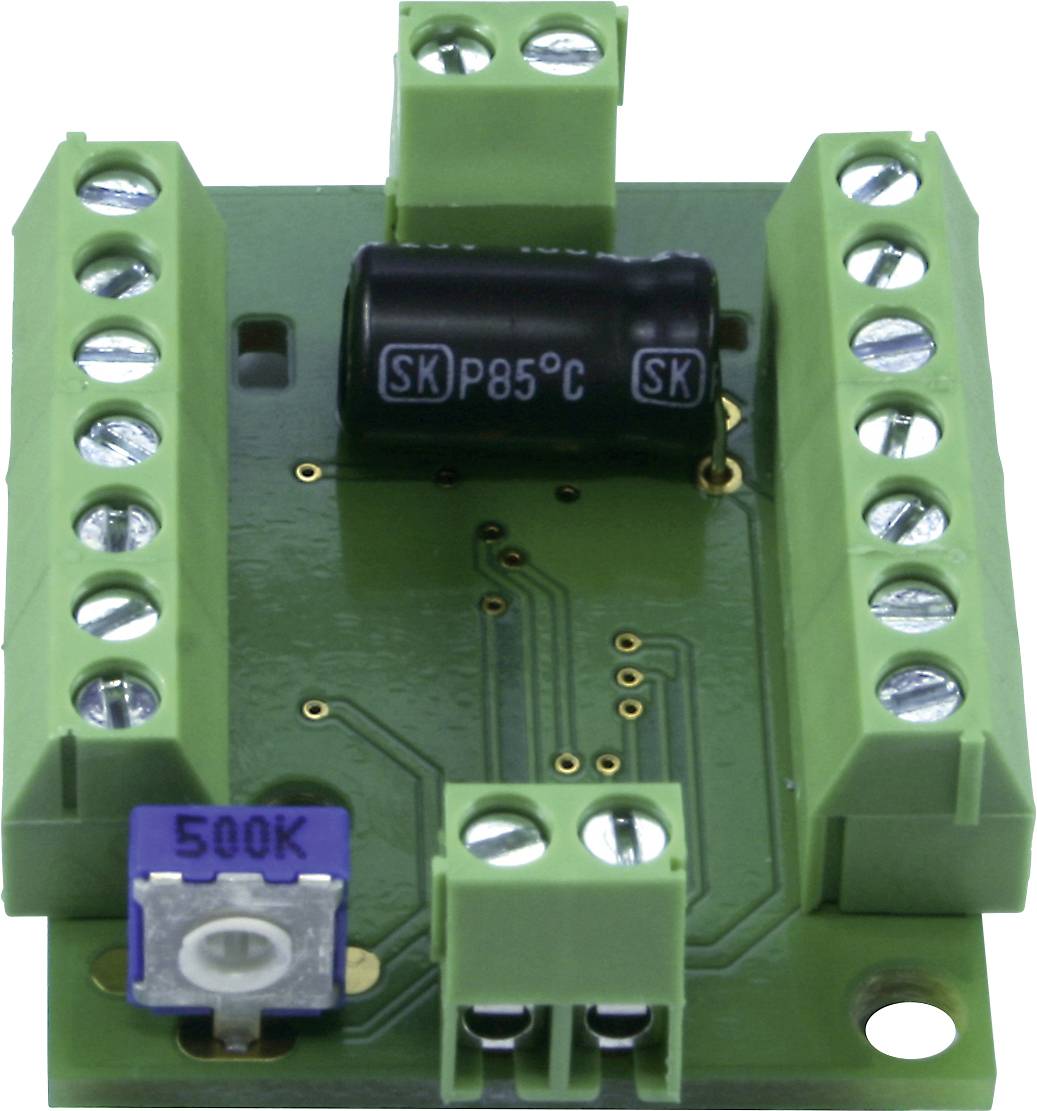

Grüne elektronische Leiterplatte mit Schraubklemmen und einem schwarzen Kondensator. Vorderansicht einer Montageplatine.

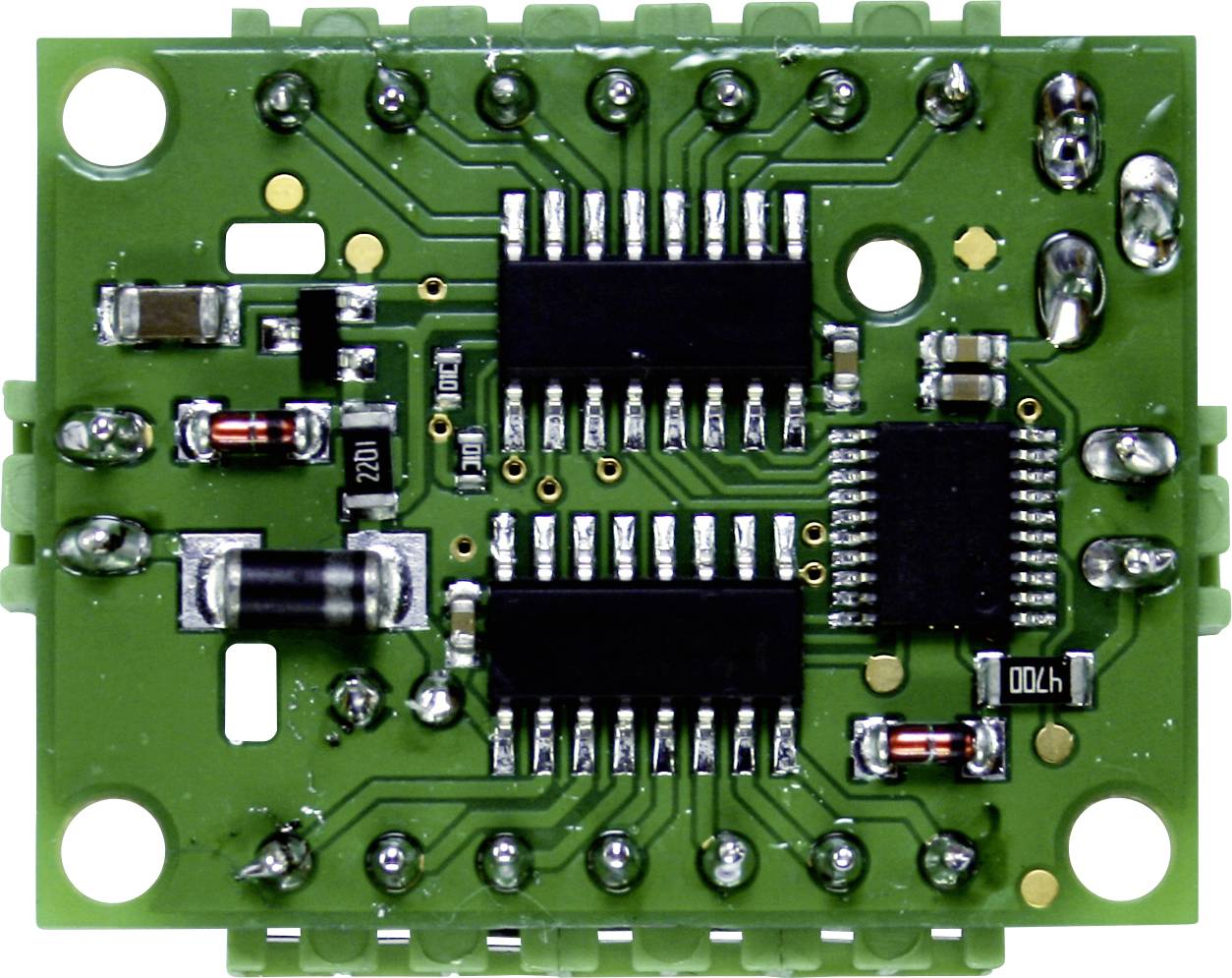

Grüne elektronische Leiterplatte mit integrierten Schaltkreisen, Widerständen und Kondensatoren. Hauptsächlich für technologische Anwendungen.

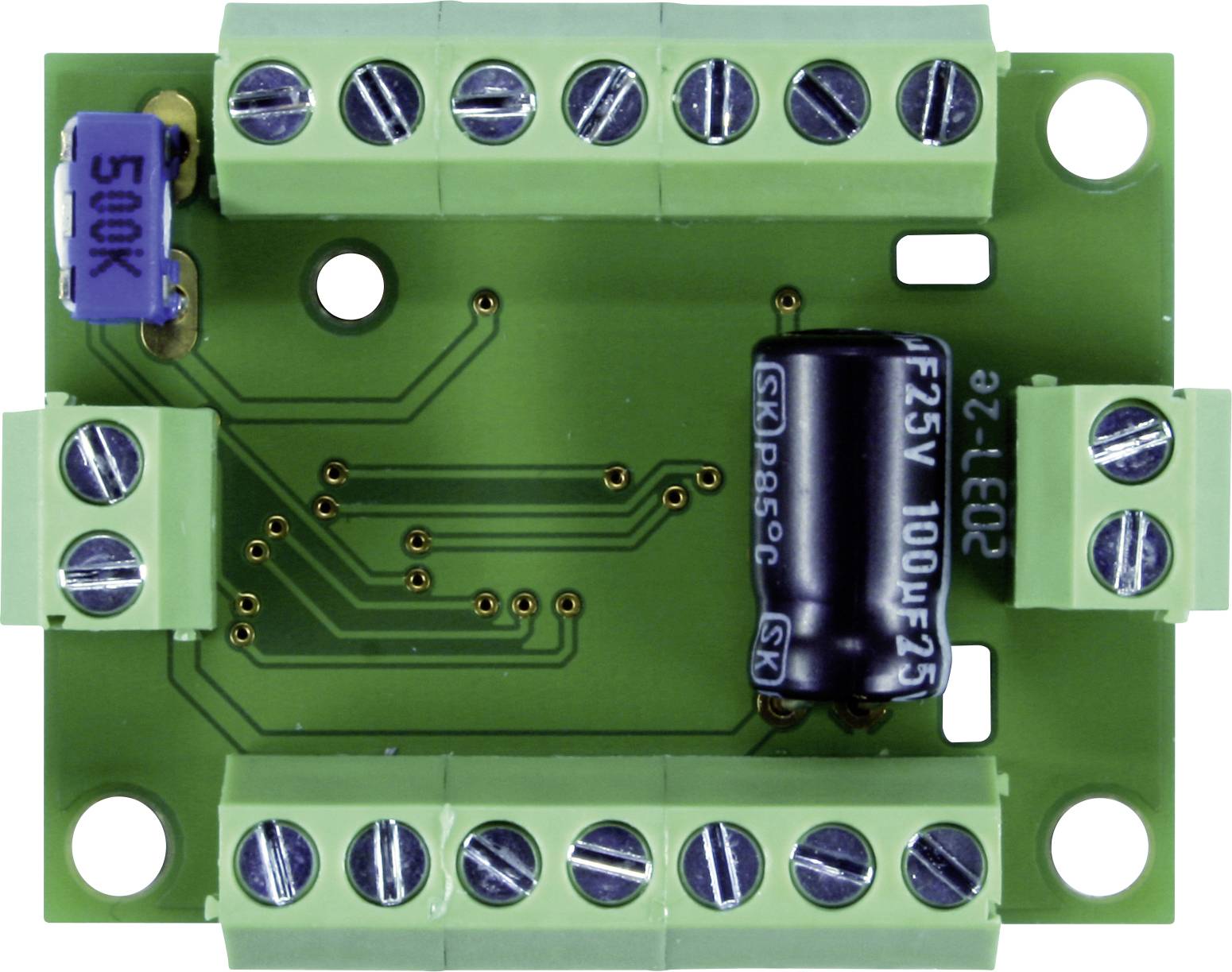

Grüne elektronische Leiterplatte mit mehreren Klemmenreihen, einem Kondensator (100μF, 25V) und einem blau markierten Widerstand (500K).

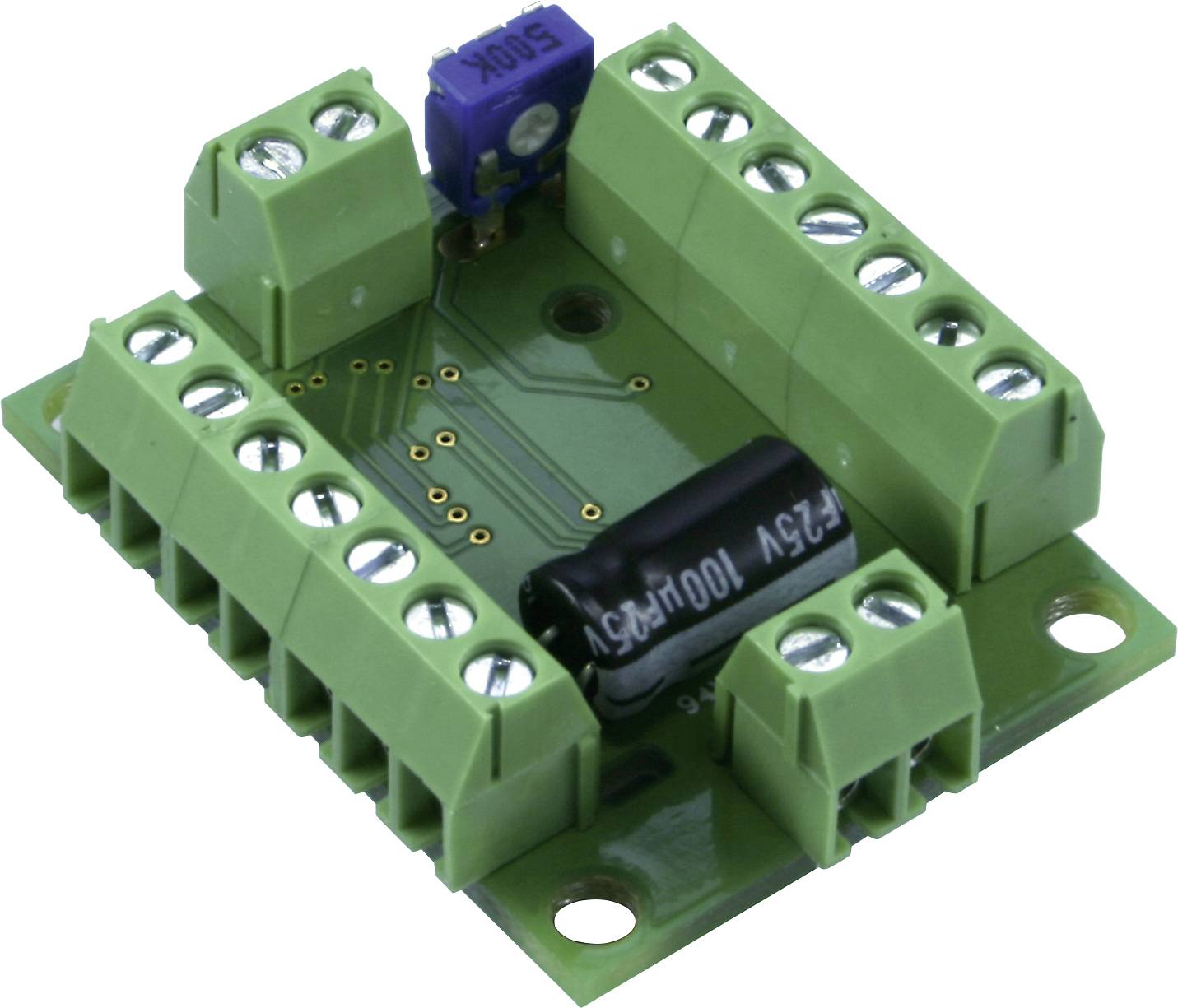

'Elektronikmodul mit mehreren grünen Anschlussklemmen und einem schwarzen Kondensator auf einer Platine.'

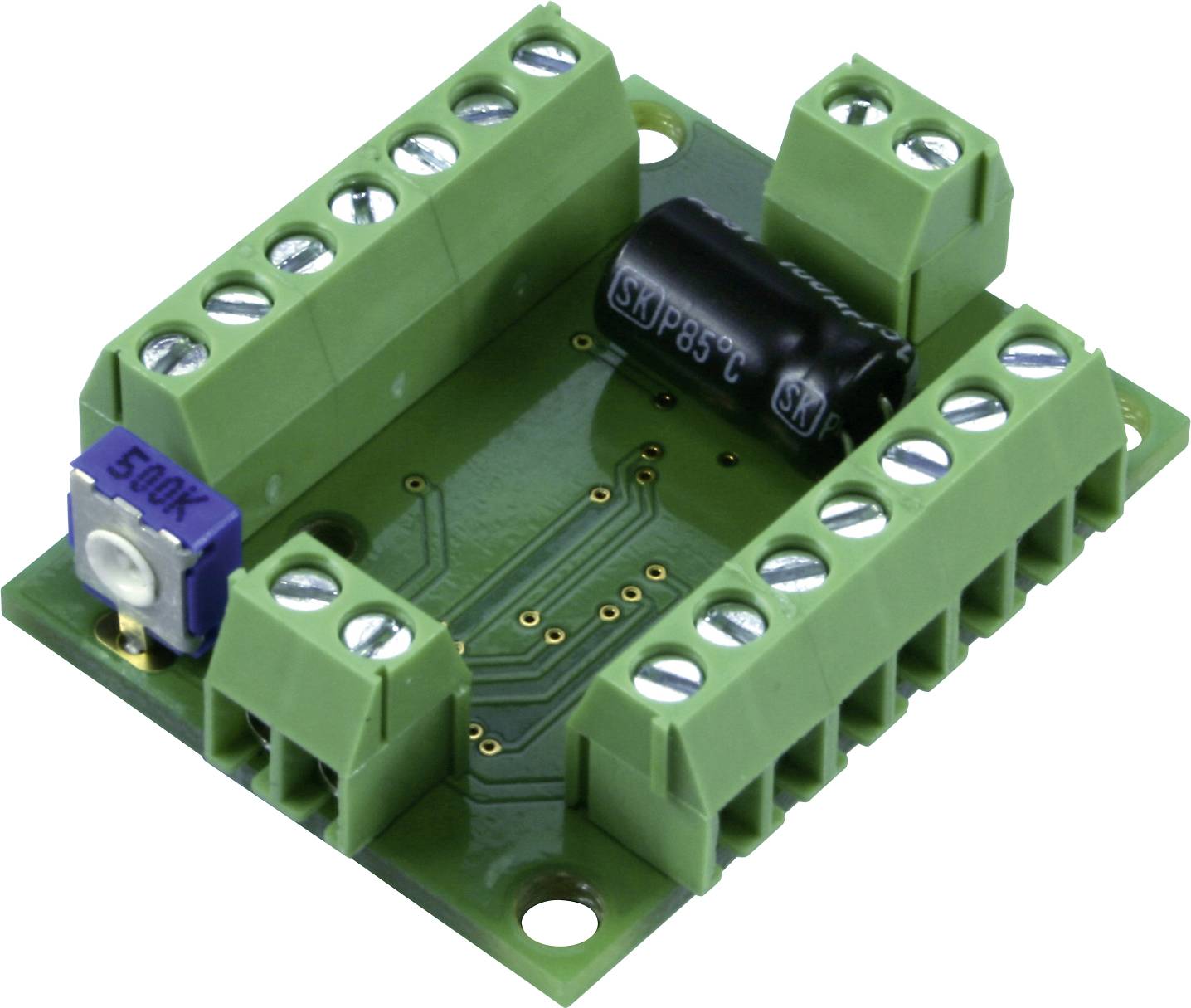

'Grüne elektronische Leiterplatte mit mehreren Anschlüssen, einem schwarzen zylindrischen Kondensator und einem blauen Bauteil mit der Beschriftung "500K".'

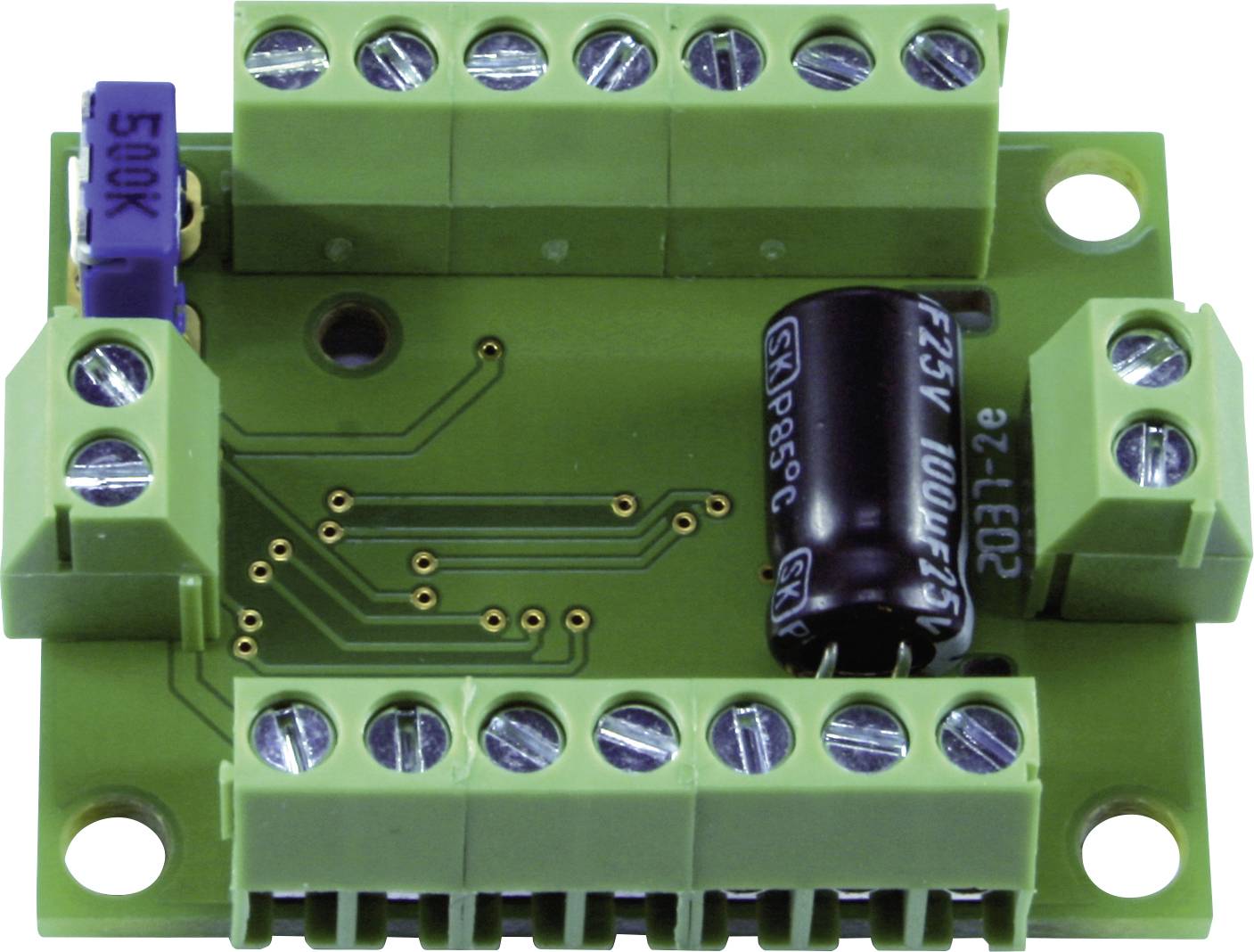

Eine grüne Leiterplatte mit mehreren grünen Klemmenblöcken, einem blauen Potentiometer mit '500K' und einem schwarzen Kondensator.

1/8

Sofort-Lieferung Di., 29. Sept.

13 Stück

Anzahl

Stück

Gesamt (CHF 17.53 / Stück)

CHF 17.53

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Baugröße: Universell

Produkt-Art: Blinkelektronik

Funktionen: Büro- und Geschäftshäuser

Modellausführung: Bausatz

Altersklasse: ab 15 Jahre

Ausführung: Bausatz

Herst.-Teilenr.: 53-04035-01-C

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2373277 TAMS Elektronik 53-04035-01-C BSA LC-NG-03 Blinkelektronik Büro- und Geschäftshäuser 1 St.

Garantiebedingungen

Garantiebedingungen 2373277 TAMS Elektronik 53-04035-01-C BSA LC-NG-03 Blinkelektronik Büro- und Geschäftshäuser 1 St.

Beschreibung

Zur Ansteuerung der Leuchtreklamen und Innenbeleuchtungen von Geschäften, Büros und des Gemeinschafts-Treppenhauses entsprechend typischer Tagesabläufe. 4 verschiedene Varianten für die Ansteuerung der Ausgänge für die Leuchtreklamen zur Wahl.

Ausführung

14 Ausgänge (je max. 200 mA) für den Anschluss von Glühlämpchen oder LEDs (über Vorwiderstände), davon:
8 Ausgänge für die Beleuchtungen in den verschiedenen Büros und Geschäften
1 Ausgang für das Gemeinschafts-Treppenhaus und 5 Ausgänge für Leuchtreklamen
Nachrangige Schaltungen können gemeinsam mit den einzelnen Beleuchtungen ein- und ausgeschaltet werden
Maximaler Gesamtstrom: 1.000 mA
Verwendung des Schalteingangs: Einstellung der Variante für die Leuchtreklamen (eine von vier)
Einstellungen am Trimmpoti: Einstellung des Zeitfaktors (ca. 1 bis 12 Minuten / Tagesablauf)
Versorgungsspannung: 12 - 18 Volt Wechsel- oder 10 - 22 V Gleichspannung.
