Stromstoß-Schalter Hutschiene Eltako EGS12Z-UC 2 Schließer 230 V 2 A 1 St.

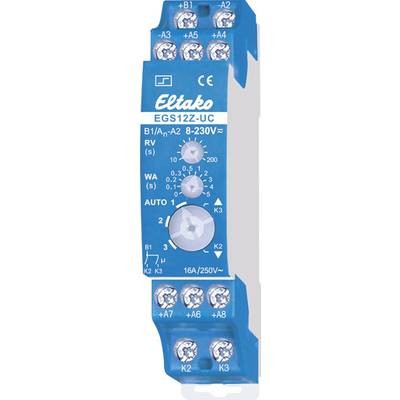

Blaues Eltako EGS12Z-UC Relaismodul mit mehreren Klemmen und einem Drehregler. Spannung: 8–230 V.

Produkt-Art

Stromstoß-Schalter

Betriebsspannung

230 V

Kontaktart

2 Schließer

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

2 A

Sofort-Lieferung Fr., 14. Aug.

41 Stück

Anzahl

Stück

Gesamt (CHF 55.46 / Stück)

CHF 61.23

-9 %

CHF 55.46

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromstoß-Gruppenschalter UC, 1+1 Schließer nicht potenzialfrei 16A/250V AC

elektronisch Gruppenschalter, DIN-Schiene, 1, 58 mm, 2, 12..230 V, AC/DC, 50 Hz, 16 A, 8..230 V, 0,6)2 A, Geeignet für Handbedienung: nein

Technische Daten

Funktion: elektronisch GruppenschalterMontageart: DIN-SchieneBreite in Teilungseinheiten: 1Einbautiefe: 58 mmAnzahl der Kontakte als Schließer: 2Steuerspannung 1: 12..230 VSteuerspannungsart 1: AC/DCFrequenz der Steuerspannung 1: 50 HzBemessungsschaltstrom: 16 AVersorgungsspannung: 8..230 VSpannungsart der Versorgungsspannung: AC/DCMax. Schaltstrom (cos phi: 0,6)=2 AGeeignet für Handbedienung: neinVerpackungseinheit: 1 StückMaße (cm): 20 × 90 × 70Bruttogewicht: 0,106 kg, Nettogewicht: 0,09 kgECLASS 7: Stromstoßschalter für Reiheneinbau (27142306)

Produkt-Art: Stromstoß-Schalter

Typ: EGS12Z-UC

Betriebsspannung: 230 V

Betriebsspannung min.: 12 V DC/AC

Betriebsspannung max.: 230 V DC/AC

Betriebsspannungsbereich: 12 - 230 V DC/AC

Kontaktart: 2 Schließer

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 2 A

Montageart: Hutschiene

Breite: 20.0000 mm

Höhe: 90.0000 mm

Tiefe: 58 mm

Abm.: (B x H x T) 20.0000 x 90.0000 x 58 mm

Inhalt: 1 St.

Herstellerfarbe: Mehrfarbig

Gewicht: 1100 g

: DIN-Schiene

: elektronisch Gruppenschalter

: 58 mm

: 1

: 12-230 V

: AC/DC

: 50-50 Hz

: FALSE

: AC/DC

: 8-230 V

: 2 A

: 16 A

: 0

: 2

: 0

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2161996 Stromstoß-Schalter Hutschiene Eltako EGS12Z-UC 2 Schließer 230 V 2 A 1 St.

Beschreibung

Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais . Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos.
