Siemens LZX:PT370730 Steckrelais 3 Wechsler 1 St.

Ein Siemens-Schütz-Modul mit durchsichtigem Gehäuse, das interne Komponenten teilweise sichtbar macht.

Abbildung ähnlich

Elektrischer Schaltschrank mit verschiedenen Komponenten und Verdrahtungen. Oben rechts Signalbeleuchtung mit mehreren Farben.

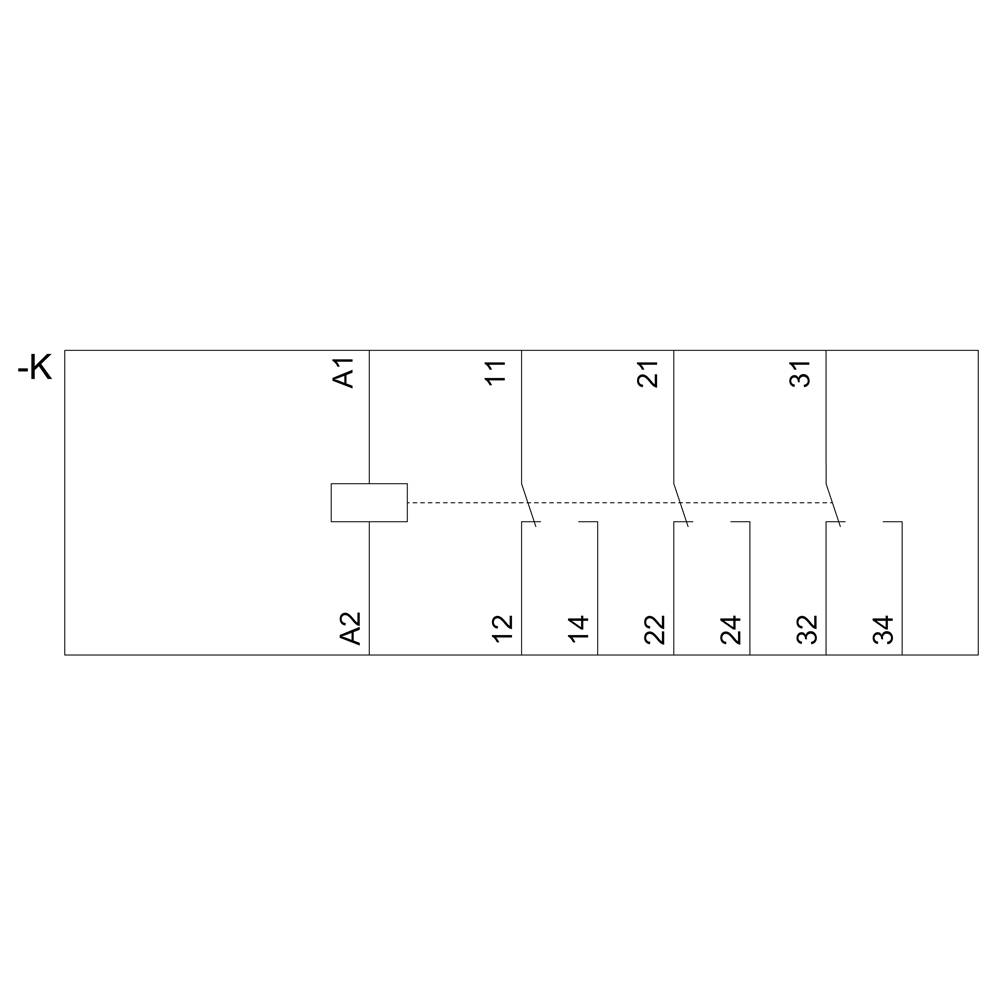

'Schaltplan: Verbindung von -K zu A1 und A2. Zahlen 11, 12, 14, 21, 22, 24, 31, 32, 34 zeigen Terminalpunkte.'

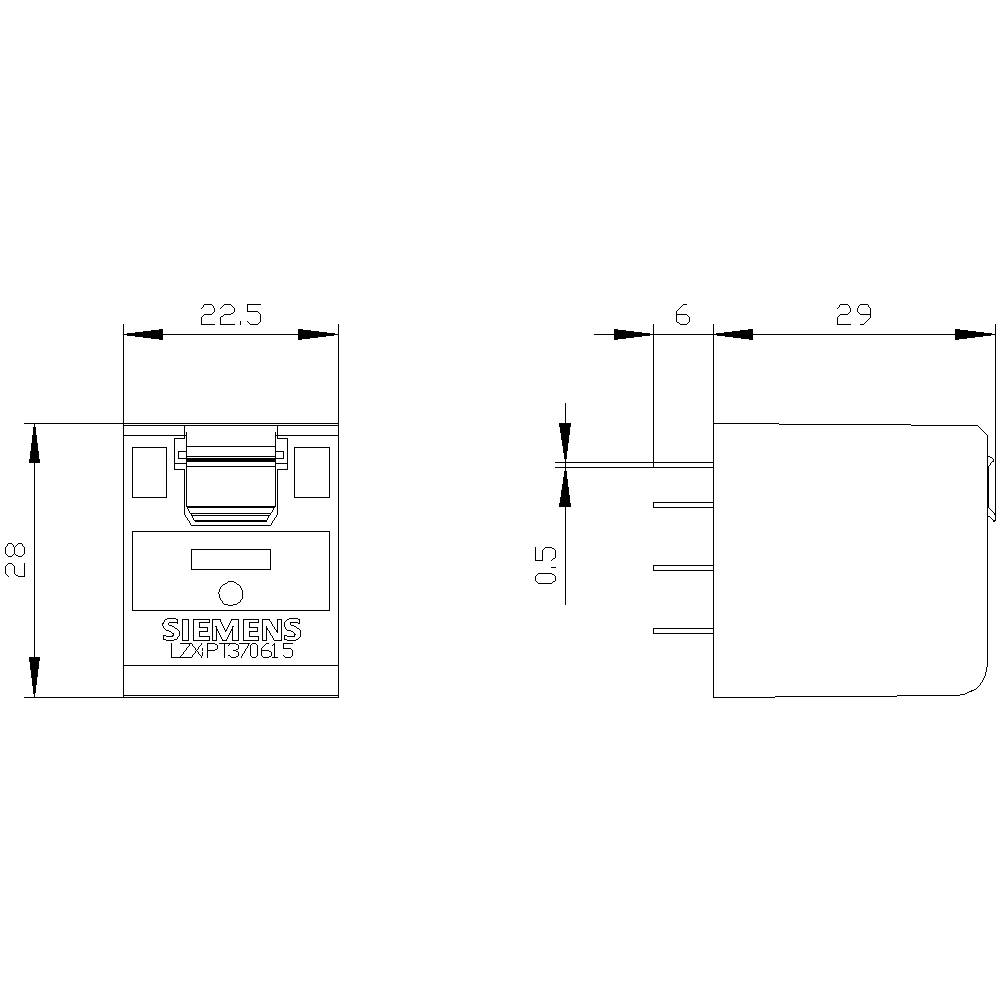

Technische Zeichnung eines Siemens-Relais: Front- und Seitenansicht mit Maßangaben in Millimetern (Höhe 28 mm, Breite 22,5 mm).

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Kontaktart

3 Wechsler

Typ

LZX:PT370730

Kontaktmaterial

AgNi 90/10

Elektrische Lebensdauer

180000

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

Anzahl

Stück

Gesamt (CHF 10.13 / Stück)

CHF 11.10

-9 %

CHF 10.13

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckrelais, 3 Wechsler, 230V AC, 10A, B=22,5mm, auch für LZS-Sockel

AC-Relais,Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais,Steckrelais

Technische Daten

Befestigungsart: Sockelmontage
Ausführung der Schaltfunktion: Umschalter
Steuerspeisespannung: 230 V
Steuerspeisespannungsfrequenz: 50/60 Hz
thermischer Strom: 10 A
Verlustleistung: 1 W

Produkt-Art: Steckrelais

Typ: LZX:PT370730

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 180000

Mechanische Lebensdauer: 2.0E7

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 35 mm

Breite: 22.5 mm

Höhe: 28 mm

Abm.: (B x H x T) 22.5 x 28 x 35 mm

Inhalt: 1 St.

: 22.5

: 28 mm

: 35 mm

: FALSE

: gepolt

: monostabil

: FALSE

: FALSE

: AC

: 0

: 0

: 3

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1706955 Siemens LZX:PT370730 Steckrelais 3 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1706955 Siemens LZX:PT370730 Steckrelais 3 Wechsler 1 St.

Beschreibung

Steckrelais, 3 Wechsler AC 230 V, 10 A, Breite 22,5 mm für LZS-Sockel Steckrelais SIRIUS LZX als Einzelmodul in Kombination mit Stecksockel LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Steckrelais ermöglichen eine flexible Gestaltung des Komplettgerätes und können unkompliziert ausgetauscht werden. Lieferbar sind Einzelmodule in den Bauformen RT, PT und MT sowie in verschiedenen Spulenspannungen. SIRIUS Relais - ein Programm für alle Fälle.
