Name: Siemens LZS:RT3D4R24 Steckrelais 1 Wechsler 5 St.
Brand: Siemens
SKU: 1740398
Availability: BackOrder

Ein schwarzes Siemens-Schaltgerät mit orangefarbenem Hebel, mehreren Anschlussklemmen und beschrifteten Kontakten. Geeignet für elektrische Steuerungen.

Ein Schaltschrank mit elektrischen Komponenten, darunter Schalter, Sicherungen und Verkabelungen. Eine Ampel zeigt den Betriebsstatus.

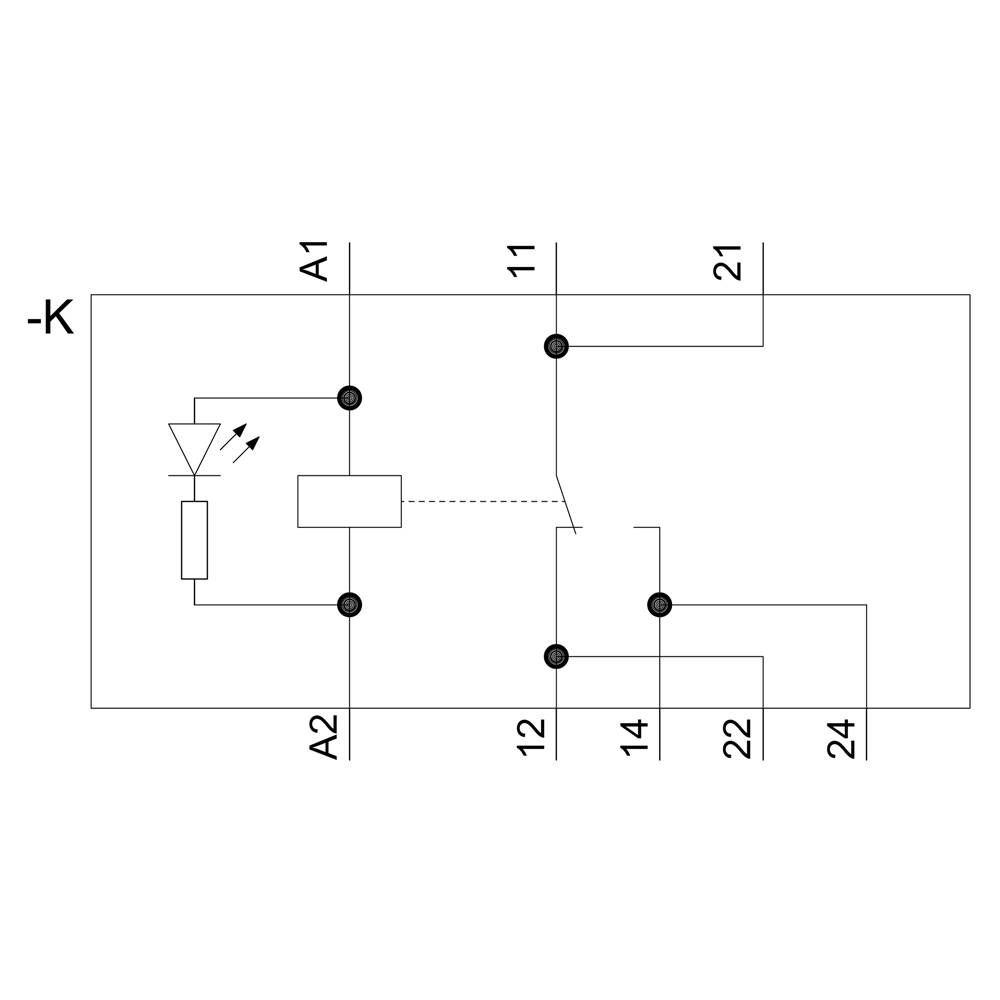

Schaltplan eines Relais mit optoelektronischem Schalter. Oben links LED, rechts Schaltkontakte nummeriert: 11, 12, 14, 21, 22, 24.

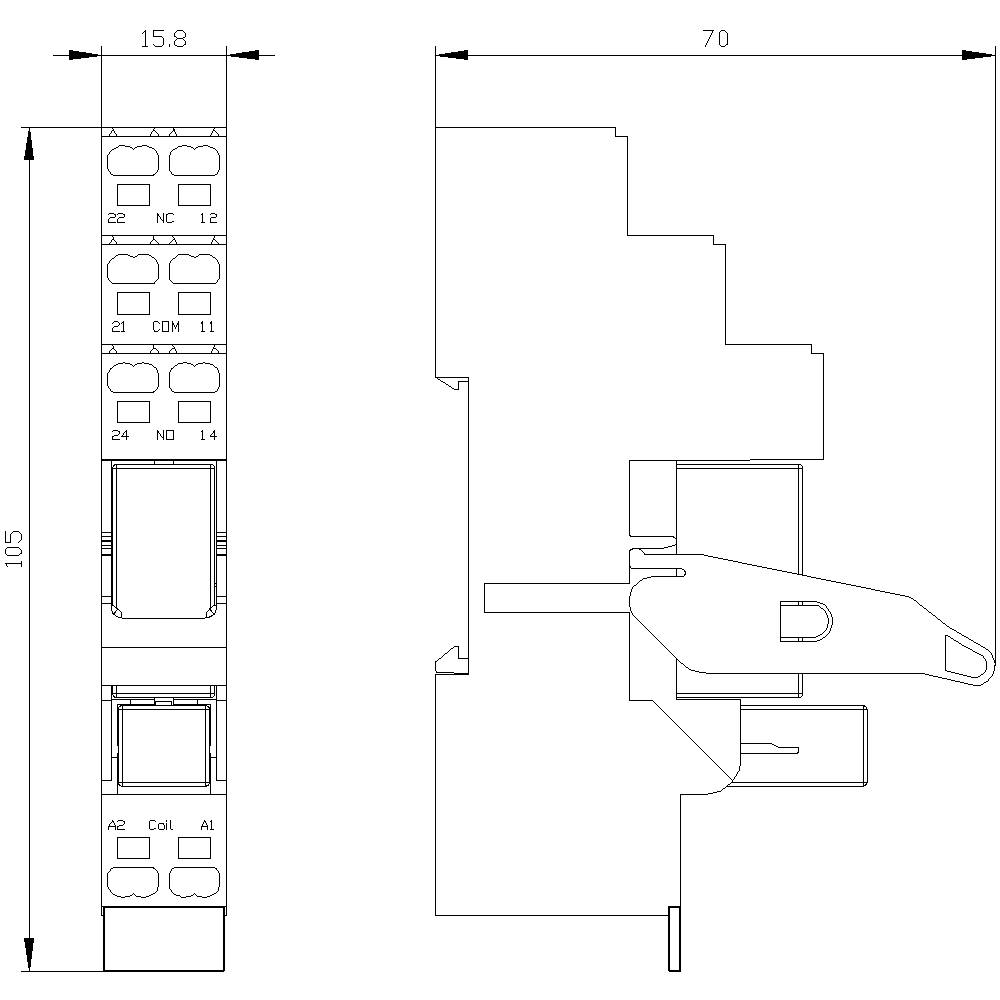

Technische Zeichnung eines schmalen elektronischen Bauteils mit Maße in Millimetern: Breite 15,8 und 70, Höhe 105. Draufsicht und Seitenansicht.

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Kontaktart

1 Wechsler

Typ

LZS:RT3D4R24

Anschluss

Federzuganschluss

Ansprechspannung (max.)

24 V/AC

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (CHF 20.39 / Stück)

CHF 101.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 16 A
anschließbarer Leiterquerschnitt: 0.75 mm²-1.5 mm²
Abisolierlänge: 12 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Produkt-Art: Steckrelais

Typ: LZS:RT3D4R24

Anschluss: Federzuganschluss

Ansprechspannung (max.): 24 V/AC

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 600000

Mechanische Lebensdauer: 1.0E7

Spulenleistung: 1 W

Besonderheiten: mit LED

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 98 mm

Breite: 15.5 mm

Höhe: 71 mm

Abm.: (B x H x T) 15.5 x 71 x 98 mm

Inhalt: 5 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1740398 Siemens LZS:RT3D4R24 Steckrelais 1 Wechsler 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740398 Siemens LZS:RT3D4R24 Steckrelais 1 Wechsler 5 St.

Beschreibung

Steckrelais Komplettgerät 1 W, AC 24 V LED-Modul rot Sockel mit logischer Trennung Federzuganschluss (Push-In) Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
