Name: Siemens LZS:PT3A5S15 Steckrelais 3 Wechsler 5 St.
Brand: Siemens
SKU: 1740360
Availability: BackOrder

Abgebildet ist ein Schaltschütz mit mehreren Anschlussklemmen und einem betätigten Schalter in der Mitte.

Schaltschrank mit elektrischen Komponenten, Verkabelung und farbigem Kontrolllicht an der Oberseite; industrielle Anwendung.

Schaltplan eines Relais mit Spule, LED-Anzeige und vier Schaltkontakten (11/12, 21/22, 31/32, 33/34).

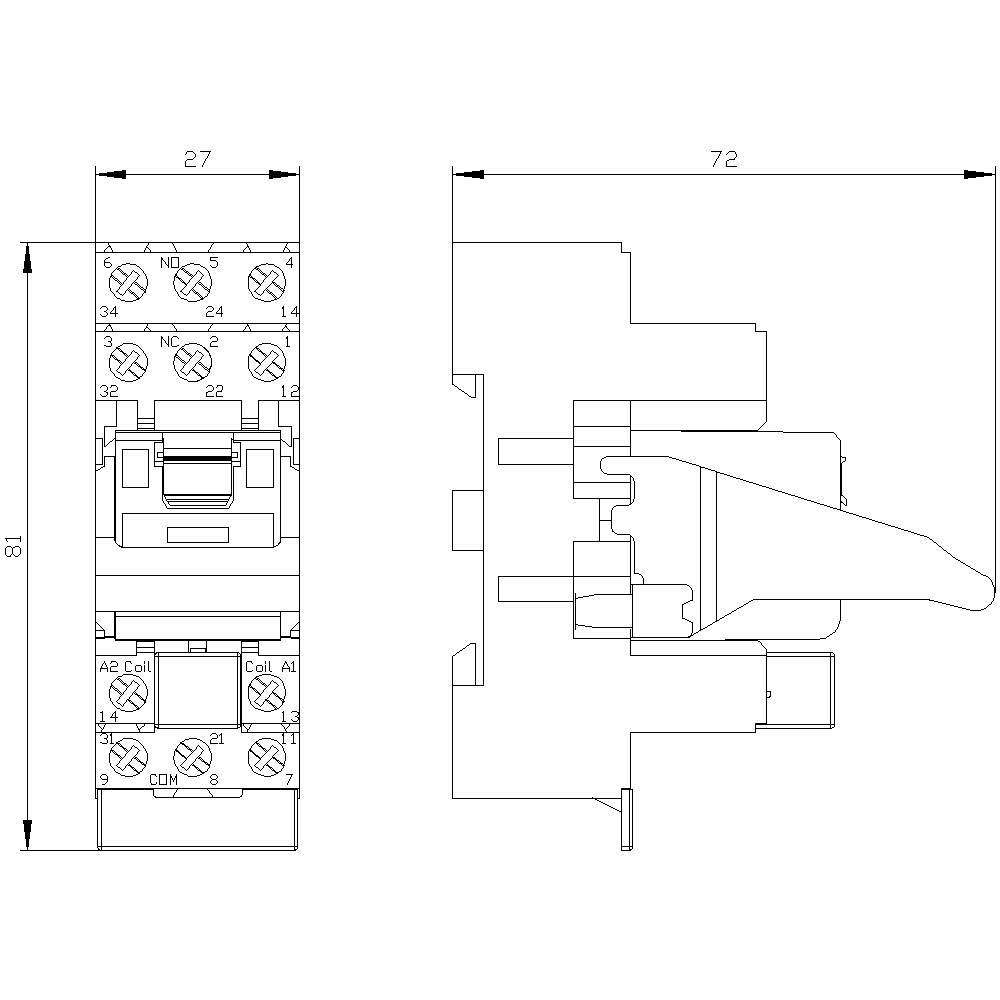

Technische Zeichnung eines elektrischen Schützes mit vermaßten Seitenansichten. Zeigt Anschlüsse, Hebel und Gehäuseausführung.

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Kontaktart

3 Wechsler

Typ

LZS:PT3A5S15

Anschluss

Schrauben

Ansprechspannung (max.)

115 V/AC

Datenblatt (PDF)

Lieferung Fr., 20. Nov.

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (CHF 20.39 / Stück)

CHF 101.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 10 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Abisolierlänge: 8 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Produkt-Art: Steckrelais

Typ: LZS:PT3A5S15

Anschluss: Schrauben

Ansprechspannung (max.): 115 V/AC

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 180000

Mechanische Lebensdauer: 2.0E7

Spulenleistung: 1 W

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 74 mm

Breite: 28 mm

Höhe: 72 mm

Abm.: (B x H x T) 28 x 72 x 74 mm

Inhalt: 5 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1740360 Siemens LZS:PT3A5S15 Steckrelais 3 Wechsler 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740360 Siemens LZS:PT3A5S15 Steckrelais 3 Wechsler 5 St.

Beschreibung

Steckrelais Komplettgerät 3 W, AC 115 V LED-Modul rot Standard-Stecksockel Schraubanschluss 3,5 mm Pinning Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
