Siemens Halbleiterrelais 3RF22553AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

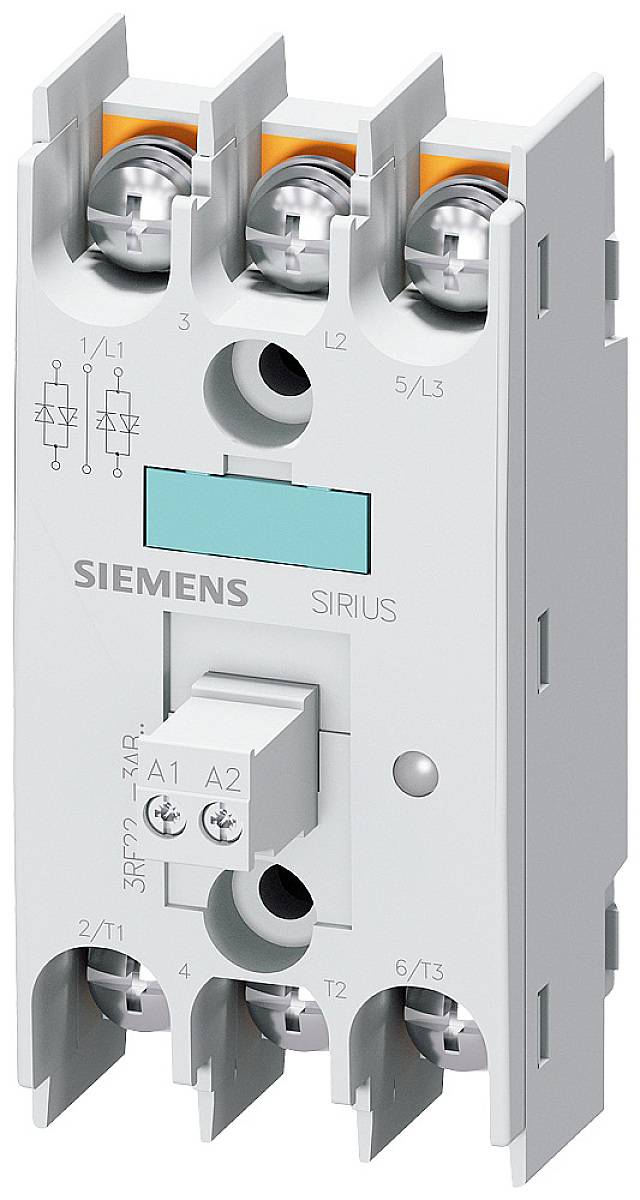

Ein elektrischer Schaltschütz von Siemens, Modell 'SIRIUS', mit drei oberen und drei unteren Anschlüssen, geeignet für Leitungsschutz.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Verkabelungen.

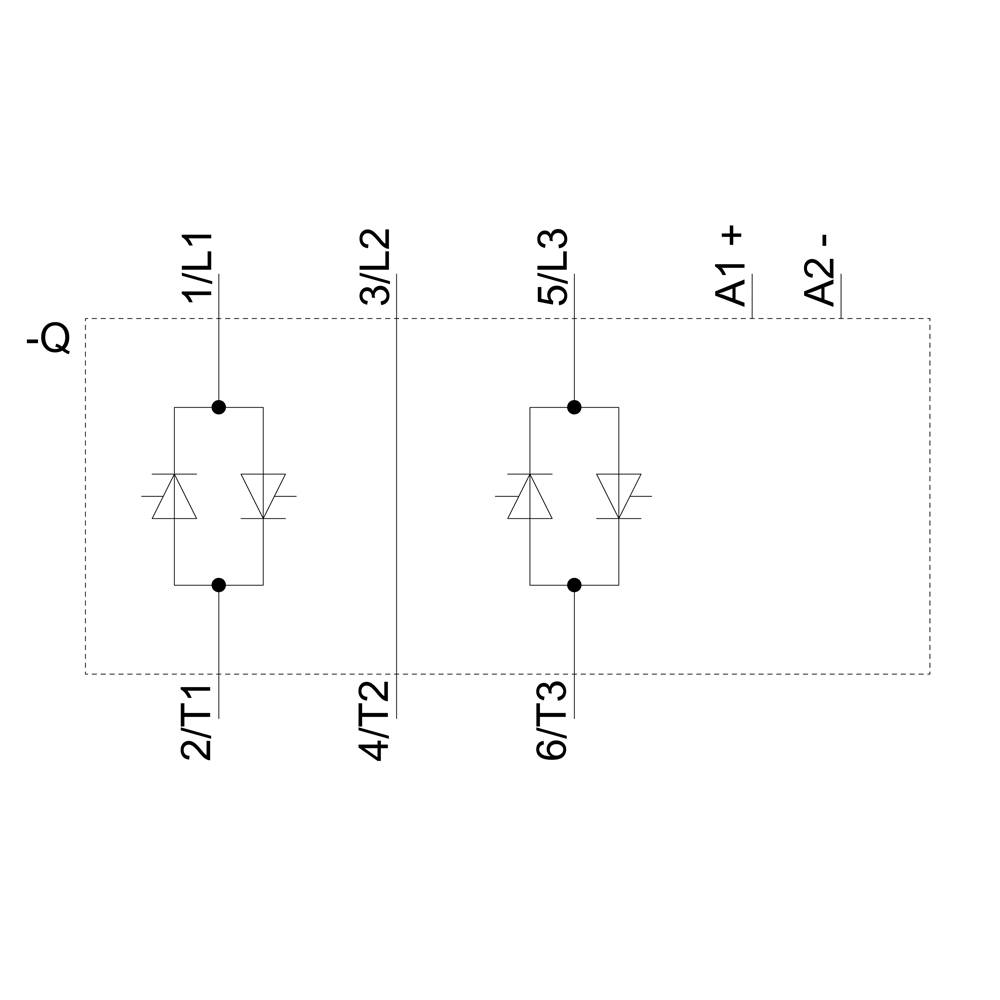

Schaltplan zeigt zwei gleiche Abschnitte mit je zwei antiparallelen Dioden. Terminals 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, A1+, A2-.

Ein technisches Diagramm eines Siemens-Schützes mit detaillierten Maßen in Millimetern, zeigt Vorder- und Seitenansicht mit Beschriftungen.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

600 V/AC

Last-Strom (max.)

55 A

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Anzahl

Stück

Gesamt (CHF 146.11 / Stück)

CHF 146.11

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 2RF2, 3-phasig 55A 48-600V/4-30V DC2-Phasen gesteuert

2-Phasen gesteuert

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 3
Isolationsspannung: 600 V

Produkt-Art: Halbleiterrelais

Typ: 3RF2255-3AB45

Schaltungsart: Nullspannungsschaltend

Anschluss: Ringöse 4 mm

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 4 - 30 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 600 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Last-Strom (max.): 55 A

Kontaktart: 2 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP00

Breite: 45 mm

Höhe: 95 mm

Tiefe: 47 mm

Gewicht: 151 g

RoHS-konform: Ja

Inhalt: 1 St.

: 3

: TRUE

: 55 A

: DC

: 50 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430868 Siemens Halbleiterrelais 3RF22553AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430868 Siemens Halbleiterrelais 3RF22553AB45 55 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 3-phasig 3RF2 55 A / 40 °C 48-600 V / DC 4-30 V 2-Phasengesteuert Ringkabelanschluss Sperrspannung 1200 V Halbleiterrelais SIRIUS 3RF22 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 55A 40 Grad 3RF2255-3AB45, Verpackungseinheit: 1 Stk., EAN: 4011209646803

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
